產品簡介
詳細介紹
SP-LDE麥汁流量計根據法拉第電磁感應原理,，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時,，導電液體切割磁力線產生感應電勢,，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例,，其值為：E=KBVD式中：
E－感應電勢,；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度,；
V－導電液體平均流速,；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號,，傳送到轉換器,，經放大，變換濾波用一系列的數字處理后,，用帶背光的點陣式液晶顯示瞬時流量和累積流量,。轉換器有4～20mA輸出，報警輸出及頻率輸出,，并設有RS－485等通訊接口,，并支持HART和MODBUS協議。
儀表特點
■全數字量處理,，抗*力強,，測量可靠，精度高,、流量測量范圍可達150：1,；
■麥汁流量計超低EMI開關電源,，適用電源電壓變化范圍大，抗EMI性能好,；
■采用16位嵌入式微處理器,，運算速度快，精度高,，可編程頻率低頻矩形波勵磁,，提高了流量測量的穩定性，功耗低,；
■采用SMD器件和表面貼裝（SMT）技術,，電路可靠性高；
■管道內無可動部件,，無阻流部件,，測量中幾乎沒有附加壓力損失；
■在現場可根據用戶實際需要在線修改量程,；
■測量結果與流速分布，流體壓力,，溫度,、密度、粘度等物理參數無關,；
■麥汁流量計高清晰度背光LCD顯示,，全中文菜單操作，使用方便,，操作簡單,，易學易懂；
■具有RS485,、RS232,、Hart和Modbus等數字通訊信號輸出；（選配）
■具有自檢與自診斷功能,；
■小時總量計錄功能,，以小時為單位記錄流量總量，適用于分時計量制（選配）,；
■內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量,，內部設有不掉電時鐘，可記錄16次掉電時間,。（選配）；
■紅外手持操作器,，115KHZ通訊速率,，遠距離非接觸操作轉換器所有功能（選配）,。
可測量的流體常見介質電導率表
| 液 體 | 電導率（μs/cm） |
| 各 種 酸 | 10×104～801×104 |
| 堿 液 | 8×104 ～30×104 |
| 蒸 餾 水 | 0.01～5 |
| 水及飲料 | 200～800 |
| 啤 酒 | 600～800 |
| 麥 芽 汁 | 500～1000 |
| 牛 奶 | 200～300 |
| 水 果 醬 | 400～1000 |
◆流量范圍
| 口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
麥汁流量計技術參數：
公稱通徑 （特殊規格可定制） | 管道式四氟襯里：DN10～DN600 |
管道式橡膠襯里：DN40～DN2200 | |
流動方向 | 正，反,，凈流量 |
量程比 | 150：1 |
重復性誤差 | 測量值的±0.1% |
精度等級 | 管道式：0.5級,，1.0級 |
被測介質溫度 | 普通橡膠襯里：－20～＋60℃ |
高溫橡膠襯里：－20～＋90℃ | |
聚四氟乙稀襯里：－30～＋100℃ | |
高溫型四氟襯里：－20～＋180℃ | |
額定工作壓力 | DN10－DN150：≤1.6MPa |
DN200－DN350：≤1.0MPa | |
DN400－DN1000：≤0.6MPa | |
DN450－DN2200：≤0.25MPa | |
流速范圍 | 0.1－15m/s |
電導率范圍 | 被測流體電導率≥5μs/cm |
信號輸出 | 4～20mA（負載電阻0～750Ω），脈沖/頻率,，控制電平 |
通訊輸出 | RS485,MODBUS協議,，HART協議 |
供電電源 | AC220V或DC24V |
要求直管段長度 | 上游≥5DN，下游≥2DN |
連接方式 | 流量計與配管之間均采用法蘭連接,符合國標GB/T9115.1-2000 |
防爆等級 | ExdeiallBT4-T6 |
防護等級 | IP65,，特殊訂制**高可達IP68 |
環境溫度 | －25～＋60℃ |
相對溫度 | 5%～95% |
麥汁流量計選型譜
型號 | 口徑 | ||||
SP-LDE | 15~2600 | ||||
代號 | 電極材料 | ||||
K1 | 316L | ||||
K2 | HB | ||||
K3 | HC | ||||
K4 | 鈦 | ||||
K5 | 鉭 | ||||
K6 | 鉑合金 | ||||
K7 | 不銹鋼涂覆碳化鎢 | ||||
代號 | 內襯材料 | ||||
C1 | 聚四氟乙烯F4 | ||||
| C2 | 聚全氟乙丙烯F46 | ||||
| C3 | 聚氟合乙烯FS | ||||
| C4 | 聚錄丁橡膠 | ||||
| C5 | 聚氨脂橡膠 | ||||
| 代號 | 功能 | ||||
| E1 | 0.3級 | ||||
| E2 | 0.5級 | ||||
| E3 | 1級 | ||||
| F1 | 4－20Madc,負載≤750Ω | ||||
| F2 | 0-3khz,5v有源,，可變脈寬，輸出有效頻率 | ||||
| F3 | RS485接口 | ||||
| T1 | 常溫型 | ||||
| T2 | 高溫型 | ||||
| T3 | 超高溫型 | ||||
| P1 | 1．0MPa | ||||
| P2 | 1．6MPa | ||||
| P3 | 4．0MPa | ||||
| P4 | 16MPa | ||||
| D1 | 220VAC±10％ | ||||
| D2 | 24VDC±10％ | ||||
| J1 | 一體型結構 | ||||
| J2 | 分體型結構 | ||||
| J3 | 防爆一體型結構 | ||||
襯里保護法蘭和接地法蘭的選用
| 法蘭種類 | 適用范圍 |
| 接地法蘭(接地環) | 適用于非導電管道,，如塑料管道,。但襯里聚四氟乙烯的傳感器不需要,。 |
| 進口保護法蘭 | 當介質有強磨損性時選用,，常與聚氨酯襯里配合使用,，但襯里為聚四氟乙烯的傳感器 |
外形尺寸

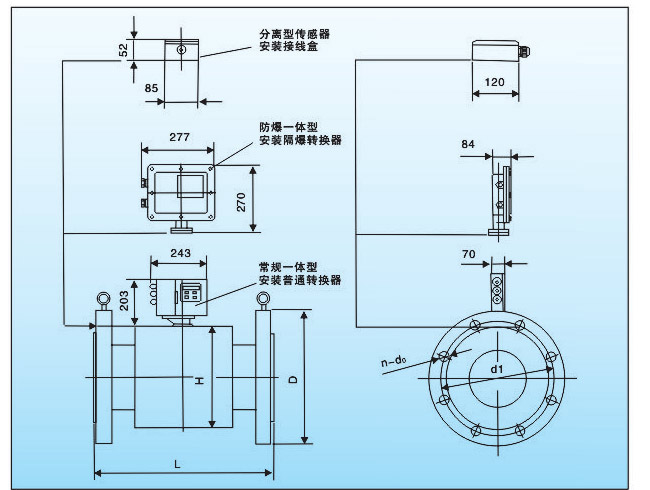

DN15~150 1.6MPa、4.0MPa傳感器和一體式外形圖
| 公稱/ 通徑/ DN | L | W | H | 參考重量 | |
| 一體型 | 傳感器 | ||||
| 15 | 200 | 140 | 174 | 10 | 7 |
| 20 | 200 | 140 | 174 | 12 | 9 |
| 25 | 200 | 140 | 174 | 14 | 11 |
| 32 | 200 | 168 | 210 | 15 | 12 |
| 40 | 200 | 176 | 210 | 16 | 13 |
| 50 | 200 | 176 | 210 | 17 | 14 |
| 65 | 200 | 214 | 250 | 25 | 22 |
| 80 | 200 | 214 | 250 | 29 | 26 |
| 100 | 250 | 230 | 312 | 31 | 28 |
| 125 | 250 | 281 | 370 | 36 | 33 |
| 150 | 300 | 281 | 370 | 41 | 38 |
法蘭尺寸(標準：GB/T9119）
| 公稱 通徑 DN | 壓力1.6MPa | 壓力4.0MPa | ||||||||
| D | d1 | d0 | n | b | D | d1 | d0 | n | b | |
| 15 | 95 | 65 | 14 | 4 | 16 | 95 | 65 | 14 | 4 | 16 |
| 20 | 105 | 75 | 14 | 4 | 18 | 105 | 75 | 14 | 4 | 18 |
| 25 | 115 | 85 | 14 | 4 | 18 | 115 | 85 | 14 | 4 | 18 |
| 32 | 140 | 100 | 18 | 4 | 18 | 140 | 100 | 18 | 4 | 18 |
| 40 | 150 | 110 | 18 | 4 | 20 | 150 | 110 | 18 | 4 | 20 |
| 50 | 165 | 125 | 18 | 4 | 20 | 165 | 125 | 18 | 4 | 20 |
| 65 | 185 | 145 | 18 | 4 | 20 | 185 | 145 | 18 | 4 | 22 |
| 80 | 200 | 160 | 18 | 8 | 22 | 200 | 160 | 18 | 8 | 22 |
| 100 | 220 | 180 | 18 | 8 | 22 | 235 | 190 | 22 | 8 | 26 |
| 125 | 250 | 210 | 18 | 8 | 22 | 170 | 220 | 26 | 8 | 26 |
| 150 | 285 | 240 | 22 | 8 | 24 | 300 | 250 | 26 | 8 | 28 |
DN200~DN600,1.01.6M pa傳感器和一體型外形圖
外形尺寸和重量
| 公稱/ 通徑/ DN | L | Hφ~ | 參考重量Kg |
| 200 | 300 | 310 | 45 |
| 250 | 450 | 358 | 50 |
| 300 | 450 | 410 | 60 |
| 350 | 500 | 465 | 145 |
| 400 | 500 | 515 | 180 |
| 450 | 550 | 564 | 215 |
| 500 | 550 | 614 | 245 |
| 600 | 600 | 722 | 335 |
按用途分類
1）通用型 用于冶金,、石化,、造紙、輕紡,、給排水、污水處理以及醫藥,、食物,、生物和精細化工等產業領域中的一般電磁流量計,，是電磁流量計的主要類型,。對被測介質的電導率有一范圍要求,，一般不能超過其上下限范圍。
2）防爆型 用于有爆炸性氣氛的場所,。因?yàn)閯?lì)磁電流能量較大，目前仍是以隔爆型為主。近年來國外已泛起本質安全型,，即安全火花型電磁流量計,，勵磁功率大幅度降低,，可以做成一體型，全部裝在危險區域內工作,。
3）衛生型 用于醫藥,、食口和生物化學等產業的電磁流量計，在定時來菌,、便于拆卸清洗等方面要符合有關衛生的要求,。
4）防浸水型 用于安裝在地面下的傳感器，可承受短時間的水浸沒,。
5）潛水型 用于丈量明渠或非滿管暗渠自由水面自由流時的流量。傳感器在明渠截流擋板下部,，長期浸在水下工作。結構和使用上都有別于一般電磁流量計,。
6）插入型 用于大管徑的電磁流量傳感器,。傳感器從管道開孔中徑向插入，以丈量局部流速推算流量，**度較低，但價格便宜，合用于控制系統。
