產品簡介
詳細介紹
SP-LDE株洲電磁流量計由轉換器和傳感器組成，是一款新型多功能智能污水流量計,。他采用大屏幕圖形液晶顯示器,，瞬時流量、累積總量,、介質溫度,、壓力等參數可同時顯示，全中文友好操作界面,，多參數智能設定,，給現場人員帶來方便。
技術數據：
流量顯示 4行中文液晶,，直接顯示正反向流量及百分流量,、流速等數據
精度等級 優于0.5%
參數設置 通過面板上的按鍵或直接設置各項參數：流量顯示單位、輸出信號量程 及脈沖當量 值,、零點調整,、阻尼時間等
輸出信號 電流輸出 4-20mA
頻率輸出 有源脈沖：高電平≥20V 低電平≤0.5V 負載電流≤20mA
無源脈沖：高電平=外接電源-1V(外接電源電壓應≤30V) 低電平≤0.5V 負載
電流≤50 mA
通訊接口 RS485
防護等級 IP65 、IP67,、IP68
防爆等級：Exd(ib)ibqIIBT5
工作電源 :AC 220V ,、DC 24V 、 電池供電
性能特點:
株洲電磁流量計采用64位*飛利浦LPC2132 控制芯片,，穩定性高,， 適用性強，計量**,，可與各電磁流量傳感器配套使用,； 或按鍵操作，符合國家防爆設計,，可應用與防爆場所,； 國內溫度、壓力補償系統，全工藝貼片技術,，使該流量計計量準確度更高,； 模塊化板卡設計，維護升級迅捷簡便,。斷電時,，自動**貯存設定參數和累積值,流量檔案*； 提供轉換器本機自檢功能,。提供傳感器多段非線性修正和自動校零功能,；
傳感器技術參數：
電極材料: 可選不銹鋼316L、哈氏合金C,、哈氏合金B(yǎng),、鈦、鉭,、鉑等
襯里材料： 可選聚全氟乙丙烯（FEP）,、氯丁橡膠（Ne）、聚氨酯橡膠（Po）,、聚四氟 乙烯（PTFE） 硅氟等
介質溫度： -40～180℃（注：受襯里材料耐溫特性的限制）
外殼材料： 碳鋼,、不銹鋼
防護等級： IP65、IP67,、IP68
連接法蘭： GB9119（可直接與HG20593-1997等管道法蘭直接連接）

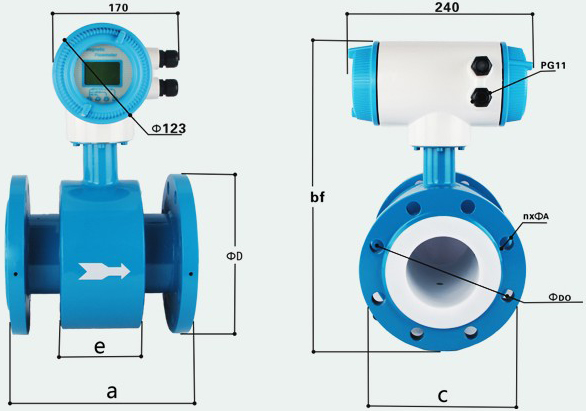

尺寸參數

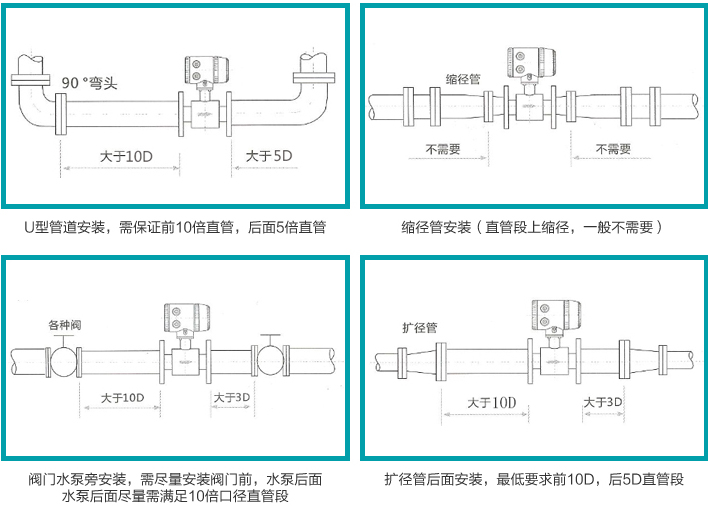

株洲電磁流量計安裝注意事項
株洲電磁流量計技術參數
公稱通徑 （特殊規格可定制） | 管道式四氟襯里：DN10～DN1200 | |
管道式橡膠襯里：DN40～DN1200 | ||
流動方向： | 正,，反，凈流量 | |
量程比： | 150：1 | |
重復性誤差： | 測量值的±0.1% | |
精度等級： | 管道式：0.5級,，1.0級 | |
被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | |
高溫橡膠襯里：－20～＋90℃ | ||
聚四氟乙稀襯里：－30～＋100℃ | ||
高溫型四氟襯里：－20～＋180℃ | ||
額定工作壓力： （高壓可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范圍： | 0.1－15m/s | |
電導率范圍： | 被測流體電導率≥5μs/cm | |
電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出,。外接電源≤35V導通時集電極**電流為250mA | |
供電電源： | AC220V、DC24V或3.6V電池 | |
株洲電磁流量計電極,、接地環材料：
| 材料 | 耐腐蝕性能 |
| 316L | 適用：1.生活用水,，工業用水，原水井水,，城市污水 2.弱腐蝕性酸,、堿、鹽溶液 |
| 哈氏合金B(yǎng) | 適用：1.鹽酸（濃度小于10%）等非氧化性酸 2.氫氧化鈉（濃度小于50%）,，一切濃度的氫氧化鈉堿溶液 3.磷酸,，有機酸 不適用：硝酸 |
| 哈氏合金C | 適用：1.混酸和鉻酸與硫酸的混合溶液 2.氧化性鹽類如Fe+++、Cu++,、海水 3.磷酸,，有機酸 不適用：鹽酸 |
| 鈦（Ti） | 適用：1.鹽，如：⑴氯化物（氯化物/鎂/鋁/鈣/銨/鐵等） ⑵鈉鹽,、鉀鹽,、銨鹽,、次鋁酸鹽、海水 2.濃度小于50%氫氧化鉀,、氫氧化銨,、氫氧化鋇堿溶液 不適用：鹽酸、硫酸,、磷酸,、等還原性酸 |
| 鉭（Da） | 適用：1.鹽酸（濃度小于40%），稀硫酸和濃硫酸（不包括發煙硫酸） 2.二氧化氯,，氯化鐵,、次氯酸,、乙酸等 3.硝酸（包括發煙硝酸）等氧化性酸,，溫度低于80℃的王水 不適用：堿 |
| 鉑（Pt） | 適用：幾乎所有的酸、堿,、鹽溶液（包括發煙硫酸,、發煙硝酸） 不適用：王水、銨鹽 |
| 碳化物 | 適用：紙漿,、污水,、能抗固體顆粒干擾 不適用：無機酸、有機酸,、氯化物 |
| 型號 | 說明 | |||||||||
| SP-LDE | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
| 通徑 | 10-2200mm | |||||||||
| 組合 | S | 一體型 | ||||||||
| L | 分體型 | |||||||||
| 電極材料 | M | 不銹鋼 | ||||||||
| T | Ti（鈦） | |||||||||
| D | Ta（鉭） | |||||||||
| H | 哈氏合金 | |||||||||
| P | Pt鉑 | |||||||||
| N | Ni鎳 | |||||||||
| 輸出方式 | 0 | 無輸出 | ||||||||
| 1 | 4-20mA/1-5KHz | |||||||||
| 2 | 4-20mA | |||||||||
| 襯里材料 | X | 橡膠 | ||||||||
| F | 聚四氟乙烯 | |||||||||
| P | 聚乙烯 | |||||||||
| J | 聚氨酯橡膠 | |||||||||
| 就地顯示 | 0 | 無就地顯示 | ||||||||
| 1 | 就地顯示 | |||||||||
| 通訊方式 | 0 | 無通訊 | ||||||||
| 1 | RS485 | |||||||||
| 2 | RS232 | |||||||||
| 3 | Modbus | |||||||||
| 4 | Hart | |||||||||
| 接地環 | 0 | 無接地環 | ||||||||
| 1 | 有接地環 | |||||||||
| 2 | 有接地電極 | |||||||||
| 上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
