?DN100煙氣流量表-- 金湖華普自動化儀表有限公司
DN100煙氣流量表--生產車間
一,，煙氣流量表概述：
HP-LUGB型 煙氣流量表是采用壓電應力式傳感器，在柱體下游便形成了交錯排列的兩列旋渦即“渦街",。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比,。
傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用微功耗CPU,，測量渦街傳感器輸出的頻率信號,，根據設定的密度，渦街流量系數進行流量運算,，現場液晶顯示瞬時流量和累計流量,。對飽和甲烷測量量程比可達30比1，渦街流量計測量技術成熟的產品,。
二,、 煙氣流量表注意事項：
1、精度等級和功能根據測量要求和使用場合選擇儀表精 度等級,，做到經濟合算,。比如用于貿易結算、產品交接和能源計量的場合,，應該選擇精度等級高些,，如1.0級,、0.5級，或者更高等級; 用于過程控制的場合,，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量,，無需做精確控制和計量的場合，可以選擇精度等級稍低的,，如1.5級,、2.5級，甚至 4.0級,，這時可以選用價格低廉的插入式天然氣流量計,。
2、測量介質流速,、儀表量程與口徑 測量一般的介質時,，天然氣流量計的滿度 流量可以在測量介質流速0.5-12m/s范圍內 選用，范圍比較寬,。選擇儀表規格(口徑)不一 定與工藝管道相同,，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低,，不能滿足流量?jī)x表要求時或者在此流速下測量準確度不能保證時,，需要縮小儀表口徑，從而提 高管內流速,，得到滿意測量結果,。
通電時無指示、無輸出信號
可能存在的問題：（1）傳感器供電不正確,；（2）管道內無流量或流量太小
相應的處理方法：（1）檢查接線,，使供電正常；（2）通知工藝部門打開閥門
三,， 煙氣流量表口徑及流量范圍：
DN（mm） | 液體 | 氣體 | 蒸汽 |
20 | 0.8-10 | 5-40 | 8-80 |
25 | 1-12 | 7.2-60 | 10-120 |
32 | 1.5-20 | 12-100 | 15-200 |
40 | 2-30 | 18-150 | 20-300 |
50 | 3-50 | 30-300 | 30-450 |
65 | 6-80 | 50-420 | 60-800 |
80 | 10-130 | 70-600 | 100-1300 |
100 | 20-200 | 120-1000 | 200-2000 |
125 | 30-300 | 180-1500 | 300-3000 |
150 | 45-450 | 240-2000 | 450-4500 |
200 | 90-900 | 480-4000 | 900-9000 |
250 | 120-1200 | 700-8000 | 1200-12000 |
300 | 180-2000 | 900-10000 | 1600-16000 |
四,， 煙氣流量表產品應用：
主要用于工業管道介質流體的流量測量，如氣體,、液體,、蒸氣等多種介質。其特點是壓力損失小,，量程范圍大,，精度高，在測量工況體積流量時幾乎不受流體密度,、壓力,、溫度、粘度等參數的影響。無可動機械零件,，因此可靠性高,，維護量小。儀表參數能*穩定,。本儀表采用壓電應力式傳感器,，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作,。有模擬標準信號,，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用,是一種比較*,、理想的流量?jī)x表,。
是基于卡門渦街原理而研制成功的一種具有*水平的新型流量計。由于它具有其他流量計不可兼得的優點,，自七十年代以來得到了迅速發展,，據有關資料顯示，現在日本,，歐美等發達國家使用渦街流量計的比例大幅度上升,，已廣泛應用于各個領域。將在未來流量?jī)x表中占主導地位,，是孔板流量計的替代產品。
LU型渦街流量傳感器適用于測量過熱蒸汽,、飽和蒸汽,、壓縮空氣和一般氣體、水和液體的質量流量和體積流量計,。

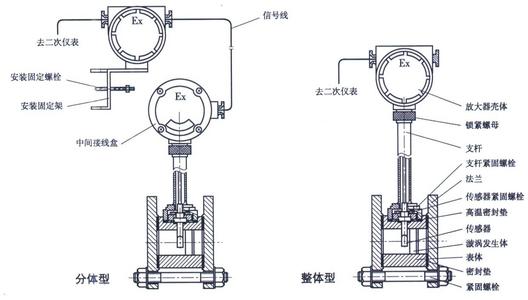

產品結構圖：
五,， 煙氣流量表產品參數
1、測量介質：氣體,、液體,、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3,、法蘭連接式口徑選擇100,150,200
4,、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s;
正常測量流量范圍液體,、氣體流量測量范圍見表2,；蒸氣流量范圍見表3
5、測量精度1.0級1.5級
六,、 煙氣流量表優勢：
1,，電路采用表面貼裝工藝，結構緊湊,，可靠性高,。
2,，采用分體式信號轉換器，電纜長10米,。
3,，量程比寬達20:1。
4,，儀表整體結構設計合理,，動態測量范圍寬，壓力損失小,。
5,，表體采用不銹鋼材質，可適用于腐蝕性介質的測量,。
6,，現場液晶顯示，脈沖,、4-20mA輸出或485通訊,，可與工業自動化系統連接。
七,， 煙氣流量表生產車間成品圖：
金湖華普自動化儀表有限公司是,主營氣體流量計,、液體流量計、電磁流量計,、變送器,、調節閥等相關系列產品,為各行各業提供了滿意的成套系統
地址: 江蘇省金湖縣經濟開發區工業路16號
提示:供貨周期為:3個工作日,歡迎前來洽談與合作
?
