不二越nachi濕式電磁換向閥
閱讀：373 發布時間：2019-7-17
性能不二越nachi濕式電磁換向閥
性能曲線不二越nachi濕式電磁換向閥
壓力損失特性
| 機種 | 通道形態 | P → A | P → B | A → T | B → T | P→T |
|---|---|---|---|---|---|---|
| SS-G01 SA-G01 | A2X,、H2X、E2X | d | d | － | － | － |
| A3X,、H3X | b | b | b | b | － | |
| E3X | b | b | b | b | － | |
| A3Z、H3Z、E3Z | a | a | a | a | － | |
| A4、H4,、C4 | a | a | a | a | a | |
| A5、H5,、C5,、C6S | b | b | b | b | － | |
| C1、C1S | b | b | a | b | － | |
| C2 | a | b | b | b | － | |
| C6 | b | b | a | a | － | |
| C7Y | f | f | e | e | c | |
| C8 | a | f | b | e | c | |
| C9 | a | a | b | b | － |
液壓油粘度 32mm2/s{cSt}

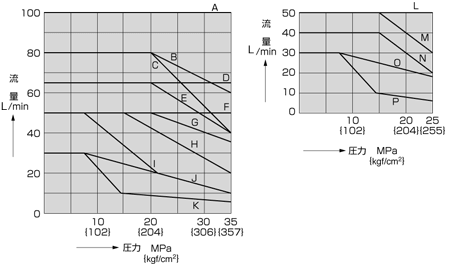

壓力-容量容許值
（注1）（?。┍硎続C電磁鐵,。
（注2）（ ）表示除急回型之外內置整流器型電磁鐵（E※）時,，以及用直流電磁鐵（D※）在電路上加入浪涌電壓吸收用二極管時的值,。
尺寸表
AC電磁鐵
SS-G01-A※※-R-C※-31
SS-G01-H※※-R-C※-31
注）SS-G01-H※※-R※-31時
電磁鐵安裝在圖的相反側（SOL a）。
SS-G01-C※※-R-C※-31
SS-G01-E※※-R-C※-31
帶DC電磁鐵及整流器
SS-G01-A※※-R-D/E※-31
SS-G01-H※※-R-D/E※-31
SS-G01-C※※-R-D/E※-31
SS-G01-E※※-R-D/E※-31
固定孔徑可插入到P.A.B端口,。（SS,、SA型通用）
但請?jiān)?4MPa以下的壓力范圍內使用。
底板
| 類型 | E | 大使用壓力 MPa {kgf/cm2} | 重量 |
|---|---|---|---|
| MSA-01X-10 | 1/4 | 25 {255} | 1.2 |
| MSA-01Y-10 | 3/8 | 1.2 |
墊圈面尺寸（ISO4401-03-02-0-94）,（JIS B 8355 D-03-02-0-94）
（注）使用壓力在25MPa以上時,，請咨詢本公司,。
