德國費斯托FESTO壓力傳感器
德國費斯托FESTO壓力傳感器
壓力傳感器(Pressure Transducer)是能感受壓力信號,，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置,。
壓力傳感器通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型,，壓力傳感器可分為表壓傳感器,、差壓傳感器和絕壓傳感器。
壓力傳感器是工業實踐中為常用的一種傳感器,，其廣泛應用于各種工業自控環境,，涉及水利水電、鐵路交通,、智能建筑,、生產自控,、航空航天、軍工,、石化,、油井、電力,、船舶,、機床、管道等眾多行業,，下面就簡單介紹一些常用傳感器原理及其應用,。另有醫用壓力傳感器。
壓力傳感器是使用為廣泛的一種傳感器,。傳統的壓力傳感器以機械結構型的器件為主,，以彈性元件的形變指示壓力，但這種結構尺寸大,、質量重,，不能提供電學輸出。隨著半導體技術的發展,，半導體壓力傳感器也應運而生,。其特點是體積小、質量輕,、準確度高,、溫度特性好。特別是隨著MEMS技術的發展,，半導體傳感器向著微型化發展,，而且其功耗小、可靠性高,。
擴散硅壓力變送器
擴散硅壓力變送器DATA-52系列擴散硅壓力變送器是把帶隔離的硅壓阻式壓力敏感元件封裝于不銹鋼殼體內制作而成,。它能將感受到的液體或氣體壓力轉換成標準的電信號對外輸出，DATA-52系列擴散硅壓力變送器廣泛應用于供/排水,、熱力,、石油、化工,、冶金等工業過程現場測量和控制,。

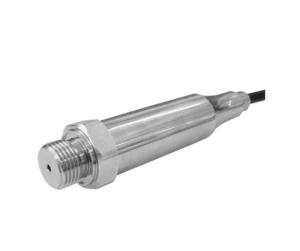

擴散硅壓力變送器DATA-52系列
性能指標：
測量介質：液體或氣體（對不銹鋼殼體無腐蝕）
量程：0-10MPa
精度等級：0.1%FS、0.5%FS（可選）
穩定性能：±0.05%FS/年,；±0.1%FS/年
輸出信號：RS485,、4~20mA（可選）
過載能力：150%FS
零點溫度系數：±0.01%FS/℃
滿度溫度系數：±0.02%FS/℃
防護等級：IP68
環境溫度：-10℃～80℃
存儲溫度：-40℃～85℃
供電電源：9V～36V DC；
結構材料：外殼：不銹鋼1Cr18Ni9Ti
密封圈：氟橡膠
膜片：不銹鋼316L
電纜：φ7.2mm聚氨酯電纜
半導體壓電阻型
半導體壓電阻抗擴散壓力傳感器是在薄片表面形成半導體變形壓力,，通過外力（壓力）使薄片變形而產生壓電阻抗效果,，從而使阻抗的變化轉換成電信號,。
靜電容量型
靜電容量型壓力傳感器，是將玻璃的固定極和硅的可動極相對而形成電容,，將通過外力（壓力）使可動極變形所產生的靜電容量的變化轉換成電氣信號。 （E8Y的動作原理便是靜電容量方式,，其他機種采用半導體方式）,。
