Trimos 新型 A-系列關節臂可以進行快速精確的3D測量,。

A-系列關節臂依據ISO10360-2標準,，可以對大,、小尺寸部件進行質量控制,、檢查和驗證,。由于擁有非常堅固的碳纖維結構，所有的機型都很輕便且易于操作.可以根據需求選擇A4,，A5,，A6，A7,，A8或者A9機型,。

•  • 測量范圍從250 mm到9000 mm

•  • 便攜式測量儀

•  • 非常容易使用

•  • 符合ISO 10360-2 標準5軸, 6

•  • 軸或7軸

•  • 電磁制動

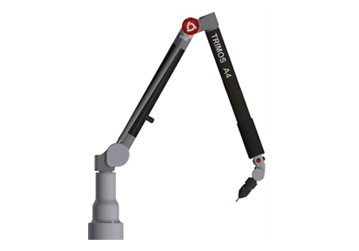

A4, A5 , A6

A4, A5 ,A6 是 Trimos的入門型號，它們的主要特征是精確,、穩定,、可靠。A4關節臂采用6軸結構,。它包含所

有基本功能,，測量范圍1800mm到3200mm.

A5和A6關節臂采用6 軸或7 軸結構， 測量范圍從1800mm到4000mm.它們可以配備激光掃描測頭以進行點云檢測或逆向工程.A5和A6關節臂還配備了電磁制動裝置以防止意外掉落.

A7 ,A8

如果需要檢測較大較重的工件,你可以選擇A7或A8.不需要移動零件, 將A7或A8放在工件上可以快速靈活的測量出所需數據.A7和A8機型關節臂可以在9m的測量范圍上保證0.1mm的測量精度.這是源自于大量大尺寸的檢測經驗.

A7和A8關節臂第二軸標配電磁制動裝置,，該裝置可以允許操作者將關節臂鎖定在需要的高度,，使關節臂使用起來更加安全舒適.

A9

A9是一臺全新概念的5軸便攜式關節臂測量機,使用5軸可以得到*

的精度并且更加容易接近工件。A9適用于質量控制或其他需要接觸

式測頭的高精度測量需求.

A9輕便且易于操作,平衡系統使關節臂的移動非常平滑.當需要方便

快捷且高精度的接觸式測量,，A9是你的理想選擇.A9*的設計使

它可以沿工件外輪廓進行測量,，這是任何其他CMM不具備的功能.

硬測頭

硬測頭是標配測頭,可以選配不同球徑的測頭.采點時需要測針頂端測球與零件保持接觸然后按下測頭上的觸發按鈕.在保證精度的前提下,測針的測球直徑是1mm,測針建議長度是100mm.

浮動測頭

這是一個靠鋁環上彈簧驅動的剛性機械測頭，測量由接

觸觸發.測力控制系統可避免在零件上施加不受控制的測

力,，使精度和重復性提高. 控制環與測頭分離以避免操作者的手溫影響測量精度.

觸發測頭

觸發測頭在工件上施加的測力即可進行測量,。非常精確、快速且使用舒適.接觸工件即可自動測量無需手動按鍵,。觸發測頭可以使用多種不同長度和球徑的測針,。

移動三腳架

穩定實用, 是需要輕松快速移動關節臂的理想配件. 底座上的手輪允許平穩無震動的快速伸縮車輪從測量狀態到移動狀態,反之亦然.三腳架高度可調節 (調節范圍900-1400mm) ,三腳支撐柱的重量由空氣彈簧平衡，側面手柄可以垂直和水平移動三腳架. 可選可拆卸和旋轉的支架用來放置筆記本電腦.
