工業廢水電磁計量表—江蘇天罡儀表有限公司
廣泛應用于石油、化工,、冶金,、輕紡、造紙,、環保,、食品等工業部門及市政管理，水利建設,、河流疏浚等領域的流量計量,。
工作原理：
電磁廢水流量計的基本理論是法拉第電磁感應定律，當導體切割磁力線運動時,，導體內將產生感應電動勢,。根據該原理，可測量管內流動的導電流體的體積,。導電流體流動的方向與電磁場的方向垂直,，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極,，兩電極的連線既與導管軸線垂直,，又與磁場方向垂直,，當導電液體流經導管時，因切割力線,，兩個電極上就產生感應電動勢UE
特點：
●不受流體密度,、粘度、溫度,、壓力和電率變化的影響,，線性測量原理能實現高精確度測量；
●測量管內無阻流件,，壓損小,，直管段要求低；
●公稱通徑DN6-DN2000覆蓋范圍寬,，襯里和電極有多種選擇,，能滿足測量多種導電流體的要求；
●轉換器采用可編程頻率低頻矩形波勵磁,，提高了流量測量的穩定性,，功率損耗小,；
●轉換器采用16位嵌入式微處理器,，全數字處理，運算速度快,，抗*力強,，測量可靠，精確度高,，流量測量范圍度可達1500：1,；
●高清晰度背光LCD顯示，全漢字菜單操作,，使用方便,，操作簡單，易學易懂,；
●具有RS485或RS232O數字通訊信號輸出,；
●具有電導率測量功能，可以判別傳感器是否空管,，具有自檢與自診斷功能,；
●采用SMD器件和表面安裝（SMT）技術，電路可靠性高,；
●可用于相應的防爆場合,。
技術差數：
公稱通徑 （特殊規格可定制） | 管道式四氟襯里：DN10～DN600 |
管道式橡膠襯里：DN40～DN2200 | |
流動方向 | 正，反,，凈流量 |
量程比 | 150：1 |
重復性誤差 | 測量值的±0.1% |
精度等級 | 管道式：0.5級,，1.0級 |
被測介質溫度 | 普通橡膠襯里：－20～＋60℃ |
高溫橡膠襯里：－20～＋90℃ | |
聚四氟乙稀襯里：－30～＋100℃ | |
高溫型四氟襯里：－20～＋180℃ | |
額定工作壓力 | DN10－DN150：≤1.6MPa |
DN200－DN350：≤1.0MPa | |
DN400－DN1000：≤0.6MPa | |
DN450－DN2200：≤0.25MPa | |
流速范圍 | 0.1－15m/s |
電導率范圍 | 被測流體電導率≥5μs/cm |
信號輸出 | 4～20mA（負載電阻0～750Ω）,，脈沖/頻率，控制電平 |
通訊輸出 | RS485,MODBUS協議,，HART協議 |
供電電源 | AC220V或DC24V |

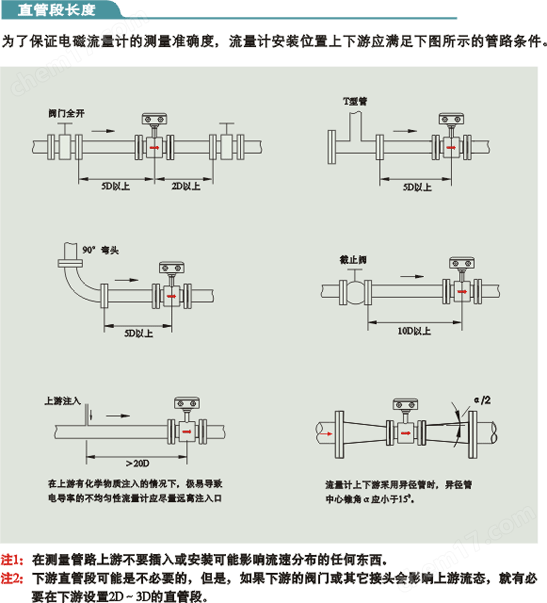

要求直管段長度 | 上游≥5DN,，下游≥2DN |
連接方式 | 流量計與配管之間均采用法蘭連接,符合國標GB/T9115.1-2000 |
防爆等級 | ExdeiallBT4-T6 |
防護等級 | IP65，特殊訂制zui高可達IP68 |
環境溫度 | －25～＋60℃ |
相對溫度 | 5%～95% |
消耗總功率 | 小于20W |
工業廢水電磁計量表儀表口徑的確定：
口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
DN15～DN150一體型和傳感外形圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 外形尺寸和重量 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
法蘭尺寸(標準:GB/T9119) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN200～DN600一體型和傳感外形圖 | 外形尺寸和重量 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 法蘭尺寸(標準：GB/T9119) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
