鹽水儲存罐液位計型號—江蘇天罡儀表有限公司
產品簡介：
也稱為磁翻柱液位計、磁性浮子液位計,，采用優質磁體和進口電子元件,，使產品具有：設計合理、結構簡單,、使用方便,、性能穩定、使用壽命長,、便于安裝維護等優點,。在浮子液位計上安裝變送器，通過浮子上下移動,，經磁耦合作用使導桿內測量元件依次動作,，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準信號輸出,，與顯示儀表或計算機連接,，達到磁翻板液位計遠傳目的。在液位計立管上由用戶設定上,、下限位置安裝控制器,，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使開關動作時,，實現報警或限位控制,。
磁翻板液位計,頂裝/側裝/保溫杯夾套/遠傳側翻翻版液位計

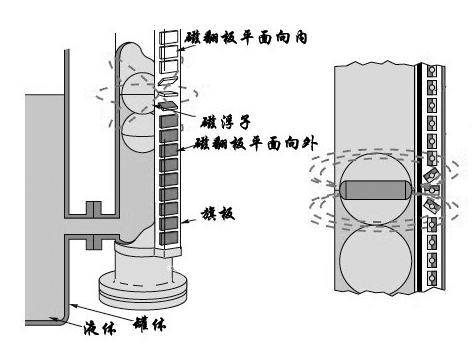

工作原理
磁翻板液位計/磁翻柱板液位計主要基于阿基米德定律和磁耦合作用原理設計而成的,。帶有磁體的浮子(簡稱磁性浮子)在液位計中所受到的浮力和重力平衡，磁性浮子浮在液面上,。當被測容器內的液位升降時,，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器,，驅動紅,、白翻柱翻轉，當液位上升時翻柱由白色轉變?yōu)榧t色,，當液位下降時 翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際液位高度，從而實現液位清晰的指示,。
適用領域：
幾乎可以適用于各種工業自動化過程控制中的液位測量與控制,。可用于各種塔,、罐,、槽、球型容器和鍋爐等設備的介質液位檢測,，可以廣泛運用于石油加工,、食品加工、化工,、水處理,、制藥、電力,、造紙,、冶金、船舶和鍋爐等領域中的液位測量,、控制與監測,。
磁翻板液位計,頂裝/側裝/保溫杯夾套/遠傳側翻翻版液位計
鹽水儲存罐液位計型號技術參數：
環境溫度：-20～80℃；
相對濕度：5%～*(包括直接濕),；
環境壓力：86kPa～108 kPa,；
測量范圍：0～12米(超過6m時，使用法蘭連接 ),；
顯示精度：±10mm,；
介質壓力：1.0、2.5,、4.0,、6.4、10.0,、16.0MPa,；
介質溫度：-120～450℃(類型可選)；
介質密度：≥.0.5g/cm3,；
介質粘度： ≤0.05Pa•S,；
接液材質：不銹鋼304、不銹鋼316,、 Ti等,；
連接法蘭：按用戶所需，有多種選擇,；
觸點容量：AC220V 0.5A,；
輸出形式：常開或常閉信號；
電氣壽命：＞10萬次,；
***大負載電流：1A,；
***大接觸電阻：150mΩ。
輸出信號：4～20mA/ HART,；
負載電阻：500Ω(在24VDC供電時),；
供電電源：DC24V、50mA,；
環境溫度：-40～60℃,；
出 線 口：M20×1.5(內)；
防爆形式：隔爆型 Ex dⅡC T6,、5
磁翻板液位計,頂裝/側裝/保溫杯夾套/遠傳側翻翻版液位計
安裝注意事項
磁翻板液位計也稱為磁翻柱液位計,、磁性浮子液位計
1.磁翻板液位計必須垂直安裝，偏差≤3mm,。
2.安裝時磁翻板液位計腔體內部允許有異物進入,，浮子的上下端不得顛倒，磁性端在上,。
3.筒體保持100mm距離內不能有吸磁性材料,。
4.磁翻柱液位計測量范圍超過4.5米時，在上下法蘭中間應增設中間支撐
5.仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用,。
6.保溫型液位計除按以上要求安裝外,，還必須連接冷卻或加熱系統。
7.地下型液位計先把導管安裝在地下容器內,，再把連接好的浮標,、浮球、連桿裝入導管,，然后安裝上半部,。
8.磁翻板液位計投入運行時，應先打開上閥門,，然后慢慢地打開下閥門,，避免容器內的受壓介質急速流入管體,，使浮子急速上升，造成翻柱跟蹤指示失靈或浮子受沖擊而損壞,。
9.磁浮子液位計在出廠前各部件按標準均已分別經過內壓和外壓試驗,，安裝后不必再試壓，當容器和液位計連通后做內壓試驗時應將浮子取出,，投入運行時再放入,。
10在使用過程中，由于液位突變或其它原因造成個別翻柱不能翻轉可以用校正磁鋼（附件）或浮子校正,。
11.維修與保養：產品使用一段時間后,，如介質有沉淀物時，應經常排污,，清洗時關掉上下閥門并放空介質,，排出液體，拆下下法蘭取出浮子,，然后進行清洗,。
磁翻板液位計,頂裝/側裝/保溫杯夾套/遠傳側翻翻版液位計
選型
1. 所測介質的名稱、溫度,、壓力,、密度。
2. 連接法蘭標準及中心距
3. 其他特殊要求請注明,。
