酸堿溶液電磁流量計產品推薦—江蘇天罡儀表有限公司
電磁流量計的測量原理是法拉第電磁感應定律,，傳感器主要組成部分是：測量管,、電極、勵磁線圈,、鐵芯與磁軛殼體,。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸,、堿,、鹽等強腐蝕性的液體。廣泛應用于石油,、化工,、冶金、紡織,、食品,、制藥、造紙等行業以及環保,、市政管理,，水利建設等領域。智能水泥漿計量表是我公司采用國內外進技術研制,、開發的全能智能流量計,，在設計產品結構、選材,、制定工藝,、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前進的,，于生產設備和流量實流標定裝置,，從而在軟件和硬件上都能切實保證產品的高質量。

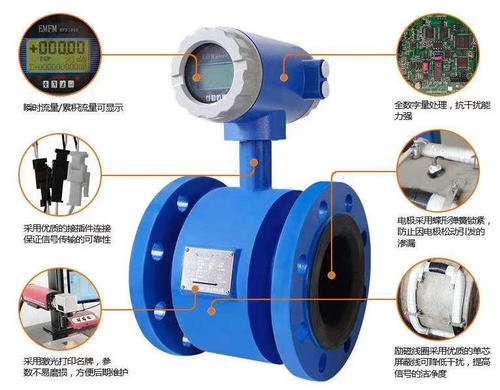

酸堿溶液電磁流量計產品推薦產品特點：
測量不受流體密度,、粘度,、溫度,、壓力和電導率變化的影響；
測量管內*流動部件,，無壓損,，直管段要求較低；
系列公稱通徑DN15～DN3000,。傳感器襯里和電極材料有多種選擇,；
轉換器采用新穎勵磁方式，功耗低,、零點穩定,、精確度高。流量范圍度可達1500：1,；
轉換器可與傳感器組成一體型或分離型,；
轉換器采用16位高性能微處理器，2x16LCD顯示,，參數設定方便,，編程可靠；
流量計為雙向測量系統,，內裝三個積算器：正向總量,、反向總量及差值總量；可顯示正,、反流量,，并具有多種輸出：電流、脈沖,、數字通訊,、HART；
轉換器采用表面安裝技術(SMT),，具有自檢和自診斷功能,。
水泥漿計量表技術參數
執行標準 | JB/T 9248-1999 | ||||
公稱通徑 | 15、20,、25,、32、40,、50,、65、80,、100,、125、150、200,、250,、300、350,、400,、450、500,、600,、700、800,、900,、1000、1200,、1400,、1600、1800,、2000、2200,、2400,、2600、2800,、3000 | ||||
流速 | 15m/s | ||||
精確度 | DNl5～DN600 | 示值的：±0.3%(流速≥1m/s),；±3mm/s(流速 | |||
DN700—DN3000 | 示值的±0.5%(流速≥0.8m/S)；±4mm%s(流速 | ||||
流體電導率 | ≥5uS/cm | ||||
公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3,、10MPa |
DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | |
環境溫度 | 傳感器 | -25℃~+60℃ | |||
轉換器及一體型 | -10℃~+60℃ | ||||
襯里材料 | 聚四氟乙烯,、聚氯丁橡膠、聚氨酯,、聚全氟乙丙烯(F46),、加網PFA | ||||
流體溫度 | 一體型 | 70℃ | |||
分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | |||
聚氨酯襯里 | 80℃ | ||||
聚四氟乙烯襯里 | 100℃,；150℃(訂貨時注明) | ||||
聚全氟乙丙烯(F46) | |||||
加網PFA | |||||
信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti,、哈氏合金C、哈氏合金B(yǎng),、鈦,、鉭、鉑／銥合金,、不銹鋼涂覆碳化鎢 | ||||
電極刮刀機構 | DN300—DN3000 | ||||
連接法蘭材料 | 碳鋼 | ||||
接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||
進口保護法蘭材料 | DN65~DN150 | 不銹鋼1Crl8Ni9Ti | |||
DN200~DN1600 | 碳鋼+不銹鋼1Crl8Ni9Ti | ||||
外殼防護 | DN15~DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||
其他傳感器,、一體型流量計和分離型轉換器 | IP65 | ||||
間距(分離型) | 轉換器距離傳感器一般不超過100m | ||||
如何正確選型：
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的,，請?zhí)貏e注意,。
◆收集數據
1.被測流體成份
2.zui大流量、zui小流量
3.zui高工作壓力
4.zui高溫度,、zui低溫度
◆被測流體必須具備一定的導電性,，導電率>5μS/CM
zui大流量和zui小流量必須符合下表中的數
口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
◆實際高工作壓力必須小于流量計的額定工作壓力。
◆zui高工作溫度和zui低溫度必須符合流量計規定的溫度要求,。
◆確定是否有負壓情況存在,。
您可以根據上表中的流量選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與現在工藝管道的內徑不符,，應進行縮管或擴管,。
◆若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程,。
◆從產品價格考慮,，可以選擇較小口徑的電磁流量計，相對減少投資,。
◆測潔凈水時,，經濟流速時1.5－3m/s，測易結晶的溶液時,，應適當?shù)靥岣吡魉伲?－4m/s為宜,，起到自清掃，防止粘附沉積等作用,；測礦漿等磨,。
◆耗性流體時，應適當降低流速,，1.0－2m/s為宜,，以降低對內襯和電極地磨損。實際應用很少超過7m/s,，超過10m/s則更為罕見,。
安裝地點的選擇
為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機,、大變壓器等),，以免磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處,，避免日曬雨淋,，環境溫度應在-20～＋60℃，相對濕度小于85%,。
3.流量計周圍應有充裕的空間,，便于安裝和維護,。
安裝建議
流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭,、切向限流或上游有半開的截止閥）則與測量無關,。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度,；
b. 采用一個流量穩定器,；
c. 減少測量點的截面。
水平和垂直安裝
傳感器可以水平和垂直安裝,，但是應該確保避免沉積物和氣泡對測量電極的影響,，電極軸向保持水平為好。垂直安裝時,，流體應自下而上流動,。
傳感器不能安裝在管道的高位置，這個位置容易積聚氣泡,。
確保滿管安裝
確保流量傳感器在測量時,，管道中充滿被測流體，不能出現非滿管狀態,。 如管道存在非滿管或是出口有放空狀態,，傳感器應安裝在一根虹吸管上。
彎管,、閥門和泵之間的安裝

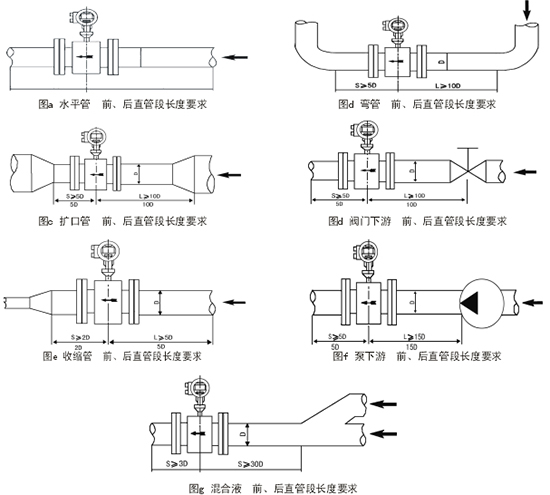

為保證測量的穩定性,，應在傳感器的前后設置直管段，其長度由下圖給出,。如做不到則應采用穩流器或減小測量點的截面積。
傳感器不能安裝在泵的進水口
為避免負壓,，傳感器不能安裝在泵的進水口,，而應安裝在泵的出水口。
傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段,。進口直管段應≥5D,，出口直管段≥3D(D為傳感器公稱口徑）。
插入式進口直管段應≥ 20 D ,， 出口直管段≥7D(D為傳感器公稱口徑）,。
