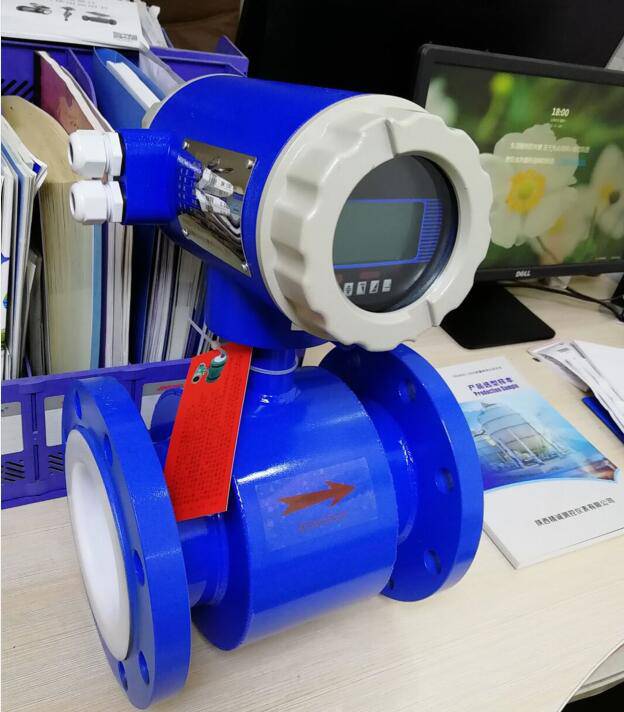

智能染色廢水流量計,，采用四氟防腐襯里,，316L不銹鋼電極，耐高溫,，配備蘭申轉換器,，測量精度好，穩定性好,，有一體式和分體式可以選型,，供電方式有220V，24V和鋰電池供電,，國標法蘭安裝簡單快捷,。

      智能TG-LDE-1712染色廢水流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術,，實現數字勵磁,，同時在電磁流量計上采用CAN現場總裁，技術達到*水平,。電磁流量計在滿足現場顯示的同時,，還可以輸出4-20mA電流信號供記錄、調節和控制用,，現已廣泛地應用于化工,、環保、冶金,、醫藥,、造紙、給排水等工業技術和管理部門,。

印染廢水電磁流量計新聞資訊*賣點：

1.傳感器重要的部件－線圈作***化的設計,，并通過的實流試驗，切實保證產品的測量精度,。

2.信號電極作*的靜電屏蔽處理,，保證小信號不會受線圈的干擾，保證低流速的測量精度

3.線圈與外界作隔離處理,，保證線圈長期的絕緣強度,，也就保證傳感器的長期測量精度

4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高,，但能保證焊接的可靠性（焊接是傳感器的主要的生產工藝）,，特別是安裝線圈后的***一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷

5.采用接地電極結構,，形成一個平衡電極平面,，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行,，能很好的消除電氣噪聲干擾，提供***的測量結果

6.采用定制的雙層屏蔽電纜

7.可編程頻率低頻矩形波勵磁,，提高了流量測量的穩定性,，功率損耗低

8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾

9.采用16位嵌入式微處理器,，運算速度快,，精度高

10.全數字處理，抗*力強,，測量可靠,，精度高

11.超低EMI開關電源，適用電源電壓變化范圍大,，抗EMC性能好

12.用單塊電路板完成所有功能設計,，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

13.高清晰度背光中文LCD顯示,，顯示累積流量,、瞬時流量、流速,、流量百分比等

14.菜單操作,，使用方便，操作簡單,，易學易懂

15.雙向測量系統,，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

16.具有自檢與自診斷功能,，并在屏幕上顯示

選型參數：

安裝原則：

安裝電磁流量計傳感器時應注意以下幾個方面：傳感器外殼的防護等級要達到IP65;傳感器測量管在使用時其內介質必須滿管,，為此，應該在低端位置安裝閥門,，并且要滿足流量計上游小直管段的要求;傳感器的安裝位置應該以不會在測量管內形成氣泡為準;測量管中介質的電導率分布要均勻,，如果在介質中加藥，應選在傳感器的下游加,。如果必須在上游注藥，應在流量計上游較遠處,，建議在50D以外;選擇震動小的場所安裝,，特別是一體化流量計;避免附近有大電機、大變壓器的干擾;安裝環境的溫度和濕度要在儀表規定的范圍之內;要在流量計附近加負壓防止閥,，以防止測量管形成負壓,。

2 安裝位置和流動方向

傳感器安裝方向水平、垂直或傾斜均可,， 不受限制,。水平安裝時要使電極軸線和地平線平行,，切忌垂直于地平線，因?yàn)樘幱诘撞康碾姌O易被沉積物覆蓋,，頂部電極易被液體中存在的氣泡擦過遮住電極表面,，造成輸出信號波動。但在測量固液兩相流體時,，傳感器的安裝方向垂直,，其內流體自下而上流動。這樣能避免水平安裝時襯里下半部局部磨損嚴重,，低流速時固相沉淀等缺點,。

3 傳感器的接地

傳感器的測量管、外殼,、屏蔽線,、轉換器及二次儀表都必須 接地;傳感器轉換器應單獨接地，不要連在電動機,、工藝管道上,，接地電阻應小于10Ω;傳感器、轉換器在現場接地,，去二次儀表的屏蔽層在控制室一側接地,，切勿多端接地，以免因電位不同引起干擾,。分體型流量計原則上在傳感器一側接地,，轉換器接地應在同一接地點。如傳感器裝在有陰極腐蝕保護管道上,，除了傳感器和接地環一起接地外,，還需用較粗的銅導線繞過傳感器跨接管道連接在法蘭上，使陰極保護電流在傳感器之間隔離,。當雜散電流過大時,，可以采用在流量傳感器與其連接的工藝之間加電氣隔離的辦法。同樣,，在有陰極保護的管線上,，陰極保護電流影響電磁流量計測量時，也可以采用此方法,。

4 其他注意事項

(1)安裝電磁流量計時要求前后必須有直管段,，現場安裝的前后直管段建議***的要求是前直管段不小于10D，后直管段不小于 5D,，以保證進入測量管的流體的流態充分發展,。

(2)安裝時要防止對工藝管道增加過大的應力，特別是在高溫高壓管道上,，如無法避免應安裝彎管以釋放應力,。

(3)分體式電磁流量計傳感器與轉換器之間的接線,，必須用規定的屏蔽電纜，不得使用其他電纜代替,。而且信號電纜必須單獨穿在接地保護鋼管內,，與其他電源嚴格分開。另外,，信號電纜和勵磁電纜越短越好,。

(4)為便于電磁流量計的檢修，應在儀表前后安裝截止閥或旁路管道以方便儀表安裝拆卸,。

(5)盡量避開強振動環境和強腐蝕性氣體的場所,，以免造成電極與管道間絕緣的損壞。
