是根據法拉第電磁感應定律進行流量測量的流量計,。電磁流量計的優點是壓損極小，可測流量范圍大,。流量與***小流量的比值一般為20：1以上,，適用的工業管徑范圍寬，可達3m,，輸出信號和被測流量成線性,，度較高，可測量電導率≥5μs/cm的酸,、堿,、鹽溶液、水,、污水,、腐蝕性液體以及泥漿、礦漿,、紙漿等的流體流量。但它不能測量氣體,、蒸汽以及純凈水的流量,。

   TG-LDE-1712工業磷酸流量表種類是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術,，實現數字勵磁,，同時在電磁流量計上采用CAN現場總裁，屬國內*,，技術達到國內*水平,。電磁流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄,、調節和控制用,，現已廣泛地應用于化工、環保,、冶金,、醫藥、造紙,、給排水等工業技術和管理部門,。

優勢及*賣點：

1.傳感器***重要的部件－線圈作***優化的設計，并通過***嚴格的實流試驗,，切實保證產品的測量精度

2.信號電極作*的靜電屏蔽處理,，保證小信號不會受線圈的干擾，保證低流速的測量精度

3.線圈與外界作隔離處理,，保證線圈長期的絕緣強度,，也就保證傳感器的長期測量精度

4.傳感器所有的焊接工藝都采用氬弧焊工藝,，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的***主要的生產工藝）,，特別是安裝線圈后的***后一道焊接工序,，用氬弧焊工藝能保證已安裝的線圈不被損傷

5.采用接地電極結構，形成一個平衡電極平面,，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行,，能很好的消除電氣噪聲干擾，提供的測量結果

6.采用定制的雙層屏蔽電纜

7.可編程頻率低頻矩形波勵磁,，提高了流量測量的穩定性,，功率損耗低

8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾

9.采用16位嵌入式微處理器,，運算速度快,，精度高

10.全數字處理，抗*力強,，測量可靠,，精度高

11.超低EMI開關電源，適用電源電壓變化范圍大,，抗EMC性能好

12.用單塊電路板完成所有功能設計,，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

13.高清晰度背光中文LCD顯示,，顯示累積流量,、瞬時流量、流速,、流量百分比等

14.菜單操作,，使用方便，操作簡單,，易學易懂

15.雙向測量系統,，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

16.具有自檢與自診斷功能,，并在屏幕上顯示

17.*的防雷設計

選用要點：

電磁流量計應用領域廣泛,。大口徑儀表較多應用于給排水工程，中小口徑常用于固液雙相等難測流體或高要求場所,，如測量造紙工業紙漿液和黑液,、有色冶金業的礦漿、選煤廠的煤漿,、化學工業的強腐蝕液體以及鋼鐵工業高爐風口冷卻水控制和監漏,，長距離管道煤的水力輸送的流量測量和控制。小口徑,、微小口徑常用于醫藥工業,、食品工業,、生物工程等有衛生要求的場所。

1,、根據一體型和分離型電磁流量計的特點,，選擇合適的類型。一體型電磁流量計安裝敷線方便,，精度中等,，不宜在地面以下安裝，以防轉換器被水淹沒,。分離型電磁流量計,，度較高，轉換器與傳感器異地安裝,，更適合現場環境比較差（如有害,、有毒、易受水淹沒等場所）的場合,，但安裝,、敷線較嚴格，否則易引入干擾信號,。

2,、選擇合適的電極形式。對于不產生結晶,、結疤、不沾污電極的介質,，可用標準電極,，否則用刮刀式清垢電極或有清洗連接裝置的電極。對于測污泥場合,，還可選用可換式電極,。

3、根據被測介質的腐蝕性選擇電極材料,。

電極選擇：

 4,、根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料,。

5,、電磁流量計防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B）,，外殼防護等級的標準為：IP65為防噴水型,，即可允許水龍頭從任何方向?qū)x表噴水，噴水壓力為30Kpa,。出水量為0.75m3/h,，噴水口離儀表距離為3m,；IP67為防浸水型，即儀表可全部浸入水中,，點應在水下至少150cm,，持續時間至少30min。IP68為潛水型,，能長期在水下工作,。根據以上規定，在地下安裝易被水淹的儀表應選IP68,，儀表在地上安裝的宜選IP65,。

6、根據連接儀表管道的絕緣性選擇接地,。

7,、根據被測介質的壓力選擇電磁流量計的公稱壓力。對于介質壓力為10MPa,、16MPa,、25MPa、32MPa幾個等級的流量測量,，應選用高壓型電磁流量計流量計,。其口徑為100mm。

電磁流量計簡單說是由流量傳感器變送器組成的,。電磁流量計的安裝要求是一定要安裝在管路的***低點或者管路的垂直段,，但是一定是在滿管的情況下，對直管段要求是前5D后3D,，這樣才能保證電磁流量計的使用和對精度的要求

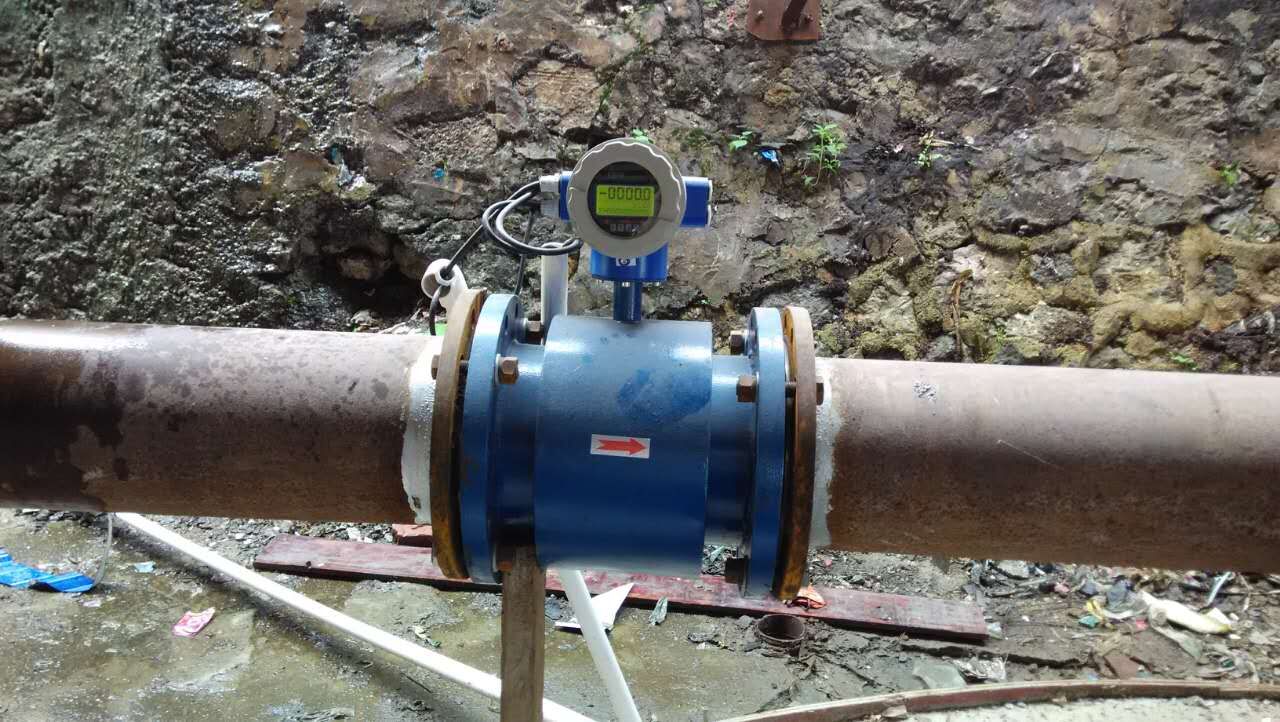

管道式電磁流量計

為了改善渦流與流場畸變的影響,，流量計安裝的前、后直管段長度有一定要求,，否則會影響測量精度（也可安裝整流器,，盡量避免在靠近調節閥和半開閥門之后安裝）。

流量計對安裝點的上,、下游工藝管有一定的要求,，否則影響測量精度。

a．上,、下游工藝管的內徑與傳感器的內徑相同,，并應滿足：0.98DN≤D≤1.05DN

b．工藝管與傳感器必須同心，同軸偏差應不大于0.05DN

為了方便檢修流量計,，為流量計安裝旁通管,，另外，對重污染流體及流量計需清而流體不能停止的，必須安裝旁通管,。

a．方便流量計的檢修

b．對重污染流體必須安裝

c．流體不能停止而流量計需清洗
