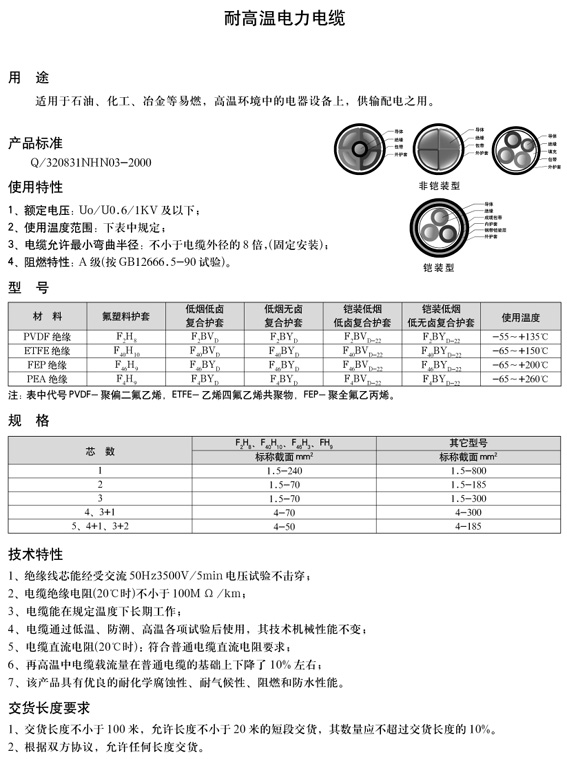

耐高溫電力電纜
|
|
耐高溫電力電纜
|
|
一,、執行標準
氟塑料絕緣電力電纜
硅橡膠絕緣電線電纜
GB/T 19666 阻燃和耐火電線電纜通則
二、用途
額定電壓0.6/1kV耐高溫電力電纜適用于額定電壓0.6/1kV電力線路中作傳輸電能用,。該產品除具有普通塑力纜的特性外,，還具有耐高溫、耐寒,、耐熱老化,、耐酸堿及耐各種腐蝕性氣體、不燃燒等優異性能,，廣泛應用于石油,、電力、化工,、能源,、冶金等國家支柱產業、重大基礎建設項目,、高溫及惡劣環境中。
三、使用特性
1,、交流額定電壓（U0/U）：0.6/1kV（JHXG型電機引接線額定電壓為0.66/1.14kV,；HVG、HVGG型高壓引接線額定電壓為6/10kV）,。
2,、氟塑料絕緣電纜高工作溫度不超過200℃；硅橡膠絕緣電纜高工作溫度不超過180℃,。
3,、低環境溫度：-40℃。
4,、電纜安裝敷設溫度應不低于0℃,，低于0℃應預熱。
5,、電纜允許彎曲半徑：非鎧裝電纜不小于電纜直徑的10倍,；鎧裝電纜不小于電纜直徑的15倍。
四,、代號名稱和含義
表1代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR NH | 阻燃：分A,、B、C級 耐火：分A,、B級 |
系列代號 | A Y J (JHX) HV | 安裝線 移動型 電機引接線 高壓引接線 |
結構特征代號 | Z C B | 中型 重型 扁型 |
導體 | T R | 銅（省略） 第5種軟銅導體 |
絕緣材料 | F G | 氟塑料（F46） 硅橡膠 |
護套材料 | V F G VF | 聚氯乙烯,、阻燃聚氯乙烯 氟塑料（F46） 硅橡膠 ding腈復合物 |
外護層 （鎧裝及護套） | 22 32 62 72 92 LS LS02 | 雙鋼帶鎧裝聚氯乙烯護套 細鋼絲纏繞鎧裝聚氯乙烯護套 雙非磁性金屬帶鎧裝聚氯乙烯護套 非磁性金屬絲鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 鋁合金帶聯鎖鎧裝無護套 鋁合金帶聯鎖鎧裝聚氯乙烯護套 |
注：1）非磁性金屬帶包括不銹鋼帶、鋁或鋁合金帶等,。若訂貨合同中未注明,，則采用何種非磁性金屬帶由制造方確定。 2）非磁性金屬絲包括不銹鋼絲,、銅絲或鍍錫銅絲,、銅合金絲或鍍錫銅合金絲、鋁或鋁合金絲等,。若訂貨合同中未注明,，則采用何種非磁性金屬絲由制造方確定。 3）用于交流回路的單芯電纜鎧裝采用某種特殊結構,，電纜載流量仍將大為降低,，應慎重選用。 | ||
六,、電纜規格
1,、電纜規格見表3規定。
表3 電纜規格
電纜結構 | 芯數 | 導體截面/mm2 |
圓形 | 1 | 1.5～400 |
2 | 1.5～185 | |
3 | 1.5～400 | |
4 | 1.5～400 | |
3 1 | 2.5～400 | |
5 | 1.5～400 | |
3 2,，4 1 | 2.5～400 | |
扁形 | 根據顧客要求,，設計扁電纜結構 | |
2,、多芯電纜中性線和保護線導體標稱截面積見表4規定。
表4多芯電纜中性線和保護線導體標稱截面積
主絕緣線芯導體標稱截面積/mm2 | 中性線和保護線較小導體標稱截面積/mm2 | 主絕緣線芯導體標稱截面積/mm2 | 中性線和保護線較小導體標稱截面積/mm2 |
4 6 10 16 25 35 50 70 | 2.5 4 6 10 16 16 25 35 | 95 120 150 185 240 300 400 - | 50 70 70 95 120 150 185 - |
七,、絕緣線芯識別
絕緣線芯識別方式采用：色帶,、顏色、數字等,，絕緣線芯識別符合GB/T 6995電線電纜識別標志方法的規定,，也可按客戶要求生產。
