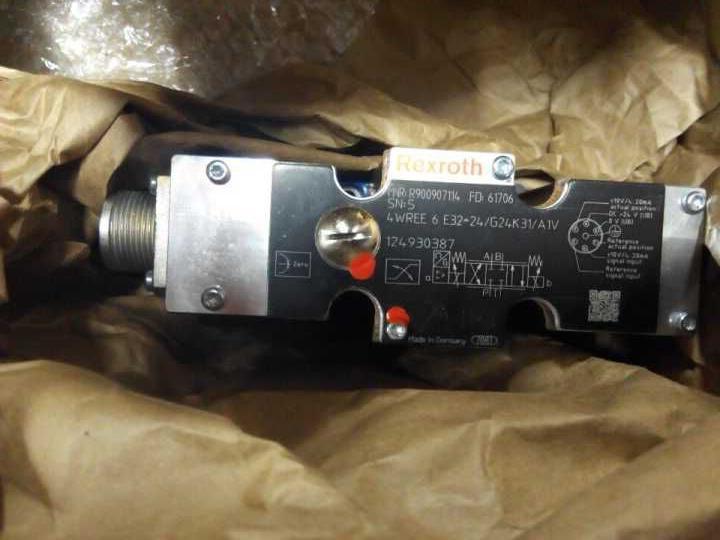

力士樂4WREE6E32-24/G24K31/A1V比例方向閥
力士樂4/2和4/3比例方向閥設計為板式設計中的直接操作裝置,。通過帶中心螺紋和可拆卸線圈的比例電磁閥進預*預*預*預*預*預先進行操作。電磁閥通過集成電子元件控制,。
力士樂比例方向閥的建立：
閥門基本上包括：
外殼（1）帶有連接表面
控制閥芯（2）帶壓縮彈簧（3和4）和彈簧板（5和6）
螺線管（7和8）帶中心螺紋
位置傳感器（9）
集成電子（13）
電氣零點調整（12）,，可通過Pg7訪問
力士樂比例方向閥的功能：
使用斷電的螺線管（7和8），由于彈簧板（5和6）之間的壓縮彈簧（3和4）,，控制閥芯（2）的中心位置
通過控制一個比例電磁鐵直接驅動控制閥芯（2）,，例如：G。電磁鐵“b”（8）
→控制閥芯（2）與電氣輸首*首*首*首*首*首先進入信號成比例地向左移動
→通過帶漸進式的孔型橫截面從P連接到A,，從B連接到T.
力士樂比例方向閥的流動特性：
關閉電磁閥（8）
→控制閥芯（2）通過壓縮彈簧（3）返回到中心位置
在斷電狀態下,，控制閥芯（2）通過螺線管的復位彈簧保持在機械中心位置?？刂崎y芯符號“V”,，此位置與液壓中心位置不對應！當電動閥門控制回路關閉時,，控制閥芯位于液壓中心位置,。
力士樂比例方向閥重要的提醒：
不得打開PG配件（11）,。禁止對位于下方的調節螺母進預*預*預*預*預*預先進行機械調整，否則會損壞閥門,！
閥門有兩個閥芯位置:(類型4WREE ... A ...）
該閥門版本的功能基本上對應于具有三個閥芯位置的閥門,。但是，2閥芯位置閥僅配備有電磁閥“a”（7）,。代替第二比例螺線管,，安裝插頭螺釘（10）。
力士樂比例方向閥的注意：
由于設計原理,，在整個生命周期中可能增加的內部泄漏是閥門固有的,。
注意：
不得讓油箱管路空著。在相應的安裝條件下,，必須安裝預載閥（預載壓力約為2 bar）,。
力士樂比例方向閥的特征：
直接操作比例方向閥，帶電氣位置反饋和集成電子元件（OBE）
控制流向和尺寸
通過帶中心螺紋和可拆卸線圈的比例電磁閥進預*預*預*預*預*預先進行操作
用于底板安裝：根據ISO 4401的移植模式
彈簧控制閥芯
力士樂比例方向閥的參數：
大小6,10
組件系列2X
最大工作壓力315 bar
最大流量180升/分鐘
1.型號 4WRBA 和 4WRBAE
比例方向閥,，直動式,，有集成控制電氣元件(OBE)，無電位置反饋
2.型號4WRE 和 4WREE
比例方向閥,，直動式,，有電位置反饋
3.型號 4WREEM
力士樂比例方向閥，直動式,，有集成控制電氣元件（OBE）,，帶電位置反饋和閥芯位置監測
規格6和10
底板安裝
安裝面按ISO 4401
正遮蓋和集成控制電氣元件
可在任一端操作，標準符號E和W
可通過集成控制電氣元件的指令值進預*預*預*預*預*預先進行調節
力士樂4WREE6E32-24/G24K31/A1V比例方向閥
