費斯托FESTO氣源處理裝置組合特性

產品詳情

源處理組件

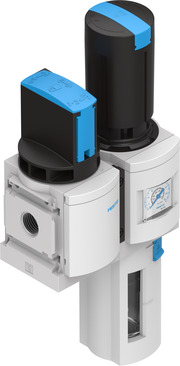

MSB6-1/2:C3:J1-WP

產品代號: 8025355

產品使用要點

包括手動開關閥,、過濾減壓閥以及墻面安裝板. 12 bar 的大輸出壓力, 40 μm 過濾精度, 帶壓力表, 減壓閥調節頭可鎖定, 塑料杯罩外套塑料杯罩保護, 采用手動冷凝水排放裝置, 氣流方向: 從左到右.

技術參數

尺寸 6

系列 MS

驅動器鎖 旋轉手柄，帶鎖定

帶附件,，可鎖定

裝配位置 垂直 +/- 5°

過濾等 40 µm

冷凝水排放 手動旋轉

設計結構 開/關閥

過濾減壓閥 帶壓力表

控制器功能 輸出壓力恒定

帶初壓補償

帶二排氣通道

具有回流

杯罩保護 塑料防護裝置

壓力表 帶壓力表

工作壓力 0.8 ... 18 bar

壓力控制范圍 0.5 ... 12 bar

標準額定流量 5,100 l/min

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

惰性氣體

關于工作和導介質的說明 可以使用經過潤滑的壓縮空氣
(旦使用后要求直使用經過潤滑的壓縮空氣)

耐腐蝕等 CRC 2 – 中等腐蝕影響

儲藏溫度 -10 ... 60 °C

輸出口的空氣純凈度 壓縮空氣符合ISO8573-1:2010 [7:4:4]

介質溫度 -10 ... 60 °C

環境溫度 -10 ... 60 °C

產品重量 1,100 g

安裝類型 帶附件

氣動連接, 氣口 1 G1/2

氣動連接, 氣口 2 G1/2

氣動連接, 氣口 3 G1/2

材料備注 符合 RoHS

材料信息,，殼體 壓鑄鋁

材料信息，碗 PC

氣源處理裝置組合 MSB4/MSB6, MS 系列
技術參數 – 組合 1
功能
帶冷凝水排放
手動旋轉
• 開關閥 MS…-EM1
手控
• 過濾減壓閥 MS…-LFRD7,，帶壓力表
• 分支模塊 MS…-FRM-Y
帶壓力開關,，不帶顯示
• 油霧器 MS…-LOE-R
• 安裝支架 MS…-WP
-M- 流量
950 l/min
-Q- 溫度范圍
–10 … +60 °C
-L壓力調節范圍
1 … 12 bar
• 用于過濾和潤滑的壓縮空氣
• 打開和關閉進氣壓力
• 壓力調節范圍內輸出壓力無限
可調
• 壓力切斷后，裝置排氣
• 電控壓力監控,，開關壓力可調節
• 在分支模塊接口處取出過濾
的,、潤滑的壓縮空氣
主要技術參數
規格 MSB4 e
氣接口 1, 2, 3 G¼
調節功能 輸出壓力恒定,，帶主壓補償，帶回流功能,，帶二排氣
安裝方式 通過附件
裝配位置 垂直 ±5°
過濾等 [μm] 40
輸出空氣純凈度等 壓縮空氣,，符合 ISO 8573-1:2010 [7:4:4] (過濾等 40 μm)
慮杯保護罩 塑料慮杯保護罩
冷凝水排放 手動旋轉
驅動器鎖 旋轉手柄，帶鎖定,，可鎖定,，帶附件
壓力調節范圍 [bar] 1 … 12
壓力指示 帶壓力表
