6FX3002-5CL11-1BA0西門子V90動力電纜
6FX3002-5CL11-1BA0
預制功率導線從事編程 6FX3002-5CL11 4x 2.5 用于電機 S-1FL6 HI 400V 帶 V70/V90 FRAME B 和 C MOTION-CONNECT 300 UL/CSA Dmax=9.4mm 長度=10m
產品簡介
詳細介紹
6FX3002-5CL11-1BA0西門子V90動力電纜
 | 6FX3002-5CL11-1BA0 預制功率導線從事編程 6FX3002-5CL11 4x 2.5 用于電機 S-1FL6 HI 400V 帶 V70/V90 FRAME B 和 C MOTION-CONNECT 300 UL/CSA Dmax=9.4mm 長度=10m |
SIEMENS西門子
*,，質量保證,，保修一年
專業銷售及維修西門子各類工控自動化配件;
：S7-200CN,、S7-200SMART,、S7-300、S7-400,、 S7-1200,、S7-1500、ET200,、LOGO邏西門子可編程控制器輯控制模塊
西門子HMI人機界面：觸摸屏
西門子變頻器：MM420,、MM430、MM440,、G110、G120,、6SE70
西門子工業以太網：通訊網卡,、通訊電纜、通訊接頭,、總線連接器 工控機,、交換機、自動化軟件等系型號齊全,，快速報價,，買我們的產品無憂所值,，我們的產品都承諾質保一年，讓您買的省心舒心,，用的放心,！
近在制作WINCC畫面時遇到下列問題，雖然技術支持中心有一些相似的內容及視頻,，但是這個問題確實有點不同,，詳細內容如下：
本人意在利用結構變量、畫面模板,、畫面窗口,、C動作 制作三臺電機的操作及參數顯示畫面，每一臺電機的操作及顯示畫面相同,，僅連接的變量不同,，畫面中涉及的變量均為內部變量，步驟如下：
1：建立一個結構類型pump,添加元素如圖

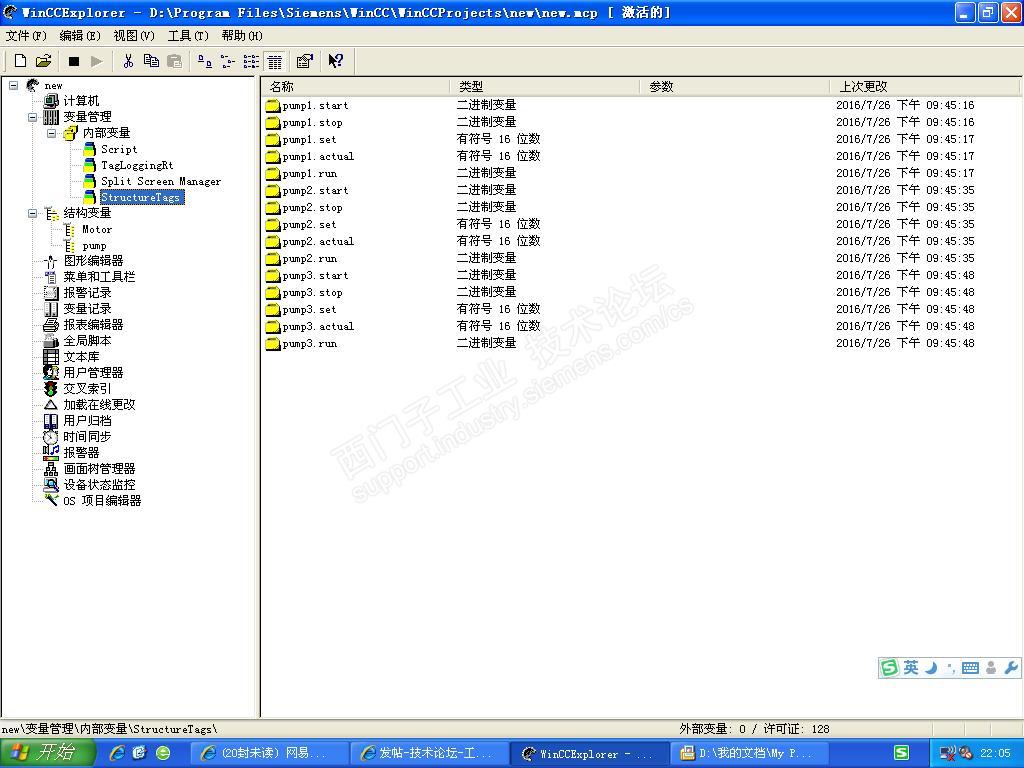

2： 在內部變量中新建StructureTags變量組,，該組下新建三個結構類型變量pump1,、pump2、pump3,。如圖
3：新建一個名稱為"Pic_Template”的畫面模板,，畫面中設置兩個棒圖、兩個滾動條,、四個文本框,，黃色背景的文本框名稱為“設定值”下的棒圖與滾動條同時對應變量set;淺綠色背景的文本框名稱為“實際值”下的棒圖與滾動條同時對應變量actual，滾動條用來設置參數,，棒圖用來顯示參數,。另外還設置啟動、停止按鈕各一個,、顯示泵運行狀態的“園”圖形一個,、顯示ON、OFF的輸出域一個,、泵運行狀態文本框一個,。啟動按鈕背景顏色為綠色，停止按鈕背景顏色為紅色,，啟動按鈕疊加在停止按鈕上部,。當鼠標左鍵按下啟動按鈕時隱藏該按鈕，露出紅色的停止按鈕,，同時使圖形“園”變?yōu)榫G色,，顯示ON、OFF的輸出域顯示"ON",；當鼠標左鍵按下停止按鈕時隱藏該按鈕,，露出綠色的啟動按鈕,，同時使圖形“園”變?yōu)榧t色，顯示"OFF",、啟動,、停止按鈕及園圖形、ON,、OFF均與變量run相對應,。畫面如下
4：新建一個用C動作控制泵的彈出畫面且名稱為"PumpControl C_Action.pdl"的畫面，畫面中添加一個名稱為"Picture_Windows"的畫面窗口以及三個背景顏色不同,、文本分別為泵1,、泵2、泵3的按鈕,，畫面窗口對象屬性-屬性-其它-“標題”設置為“是”,，“可以關閉”設置為“否”。（問題就在紅色的加下劃線的字體設置上）
5： 按鈕"泵1”鼠標按左鍵事件C動作“內部函數”--"Graphics--set--property--setpropchar"設置如下
6：泵2,、泵3按鈕的C動作相似,，只需將變量前綴與標題文本稍作改動就行。編譯,、保存后運行"PumpControl C_Action.pdl"畫面如下

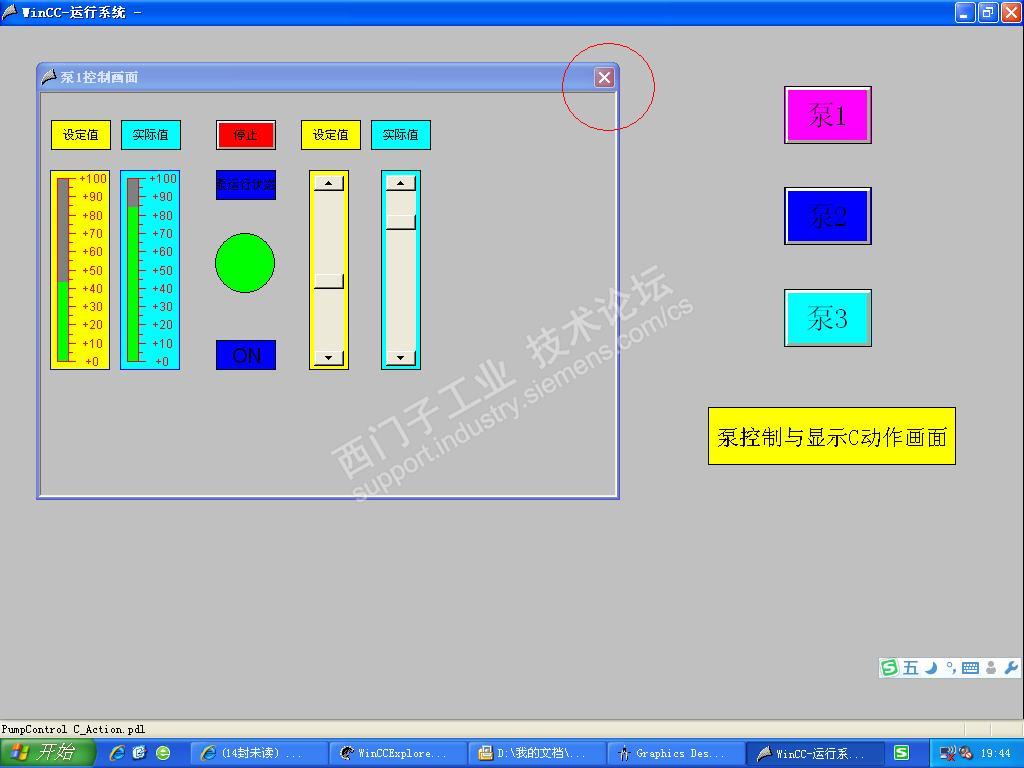

按下泵1按鈕時的泵1控制畫面
7：按下泵2按鈕時的泵2控制畫面
8：按下泵3按鈕時的泵3控制畫面
9：反復操作三個按鈕,，相應的泵控制畫面及對應的變量均可控制。至此用C動作操作運行畫面在同一位置彈出相應的控制畫面是成功的,。
接下來再將"PumpControl C_Action.pdl"的畫面中的名稱為"Picture_Windows"畫面窗口的“對象屬性”-屬性-其它-“標題”設置為“是”,，“可以關閉”設置為“是”。（這里的紅色加了下劃線的字體設置與前面設置不同,，前面的“可以關閉”為“否”,，這里“可以關閉”為“是”），其它設置不變,，畫面如下
10：再次運行"PumpControl C_Action.pdl"畫面如下
11：任意多次操作三個按鈕,，也可以彈出相應的泵控制畫面，但是只要點擊了畫面窗口上的關閉按鈕,，再操作任一按鈕,，相應的畫面便不會再顯示出來了！也就是說,，只要點擊了畫面窗口中的關閉按鈕,，三個按鈕的操作只能進行一次，再重復操作就不會顯示任何泵的控制畫面了,！畫面如下
12：單擊畫面窗口中的關閉按鈕后的畫面
13：重復操作任意三個按鈕畫面顯示還是如上圖！
有人說在"PumpControl C_Action.pdl"畫面中增加顯示畫面窗口的按鈕,，在"Pic_Template”的畫面模板中增加隱藏畫面窗口的按鈕就可以了,，我也試過確實可以,，但是在實際應用中是沒有這種做法的。實際中是一幅畫面,，有多個泵體對象,。我的終想法是在"PumpControl C_Action.pdl"畫面中僅僅只有三個按鈕或者三個泵體對象的情況下，不管使用什么動作或者腳本,，鼠標左鍵按下任意三個按鈕或者三個泵對象多次重復能在畫面中的同一窗口顯示相應的泵控制畫面,，即使按下關閉按鈕后也可以重復操作顯示對應的控制畫面。這個問題困擾了我很久了,，卡在了這里,，終發帖花了一些時間，除了與大家分享WINCC學習過程中的快樂之外 ,，衷心的希望西門子工程師們賜教,！感激涕零！
