WinCC 畫面直接實現工程量線性變換

在工程現場,經?？梢杂龅浆F(xiàn)場實際的過程值與客戶想看到的觀測值不*的情況，如閥門開度,，從模塊讀取的實際值為0到1000 ,，但客戶需要看到的觀測值卻為0到100，在遇到此類狀況時,，即可以通過線性變換來處理,。

（一）軟件環境

.Windows 7 SP1

S7-315-2DP

Step7 V 5.5 SP4

WinCC V 7.2

（二）操作步驟

（1）創建項目，建立過程變量

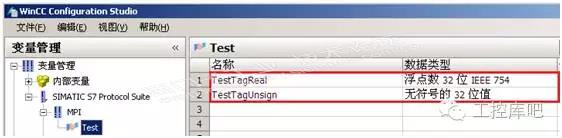

創建 WinCC 項目并建立與控制器的通訊連接“Test”,，在該通道下創建變量,，地址分別為MD100和MD110，如圖01：

圖 01.

（2）配置線性變換

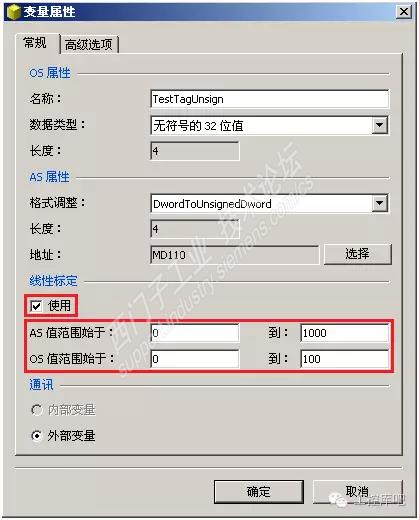

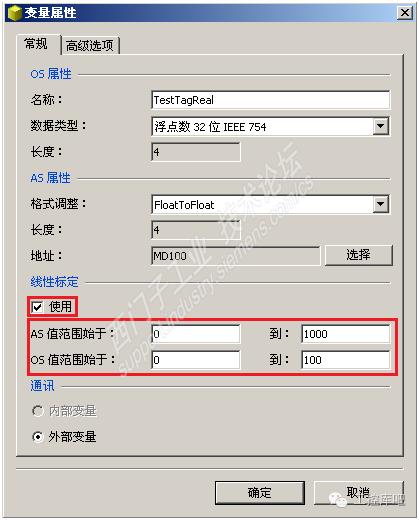

分別在這兩個變量的屬性中勾選線性標定選項,，在AS值范圍始于屬性中分別填寫0和1000,；在OS值范圍始于屬性中分別填寫0和100。其作用為將控制器中的實際值范圍縮小10倍后顯示在 WinCC 的相應變量中,，如圖02和03：

圖 02.

圖 03.

（3）組態畫面

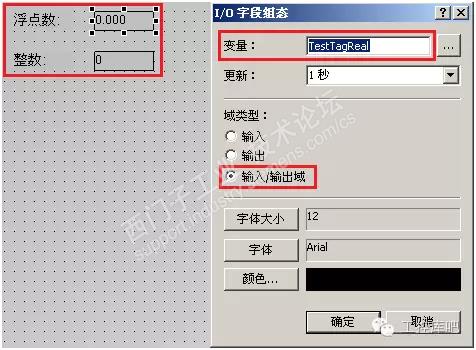

打開WinCC圖形編輯器并新建畫面,，在畫面中創建兩個輸入輸出域，將上面的兩個變量分配給輸出域后保存,，如圖 04：

圖 04.

（4）測試效果

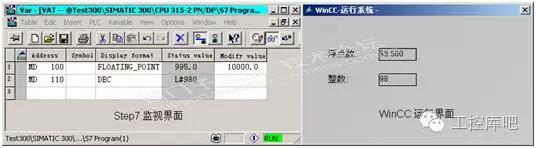

點擊圖形編輯器工具欄中的綠色三角激活項目,，在Step7中創建變量表并監視這兩個變量的值，如圖5所示：

TestTagReal顯示99.5時,，MD100值為995

TestTagUnsign顯示98時,，MD110值為980

圖 05.
