關于多臺INTOUCH連接S7-200PLC的TSAP參數設置
前一陣子有個朋友電話給我,，說兩臺INTOUCH上位機連S7-200PLC,，其中一臺能連上，另外一臺連不上,，問問是什么原因,。因為沒到過現場，都是遠程溝通,，所以其中的過程也有點折騰,，在網上搜索相關資料，只見提問者沒見答案,，所以將結果展示出來與大家分享,。

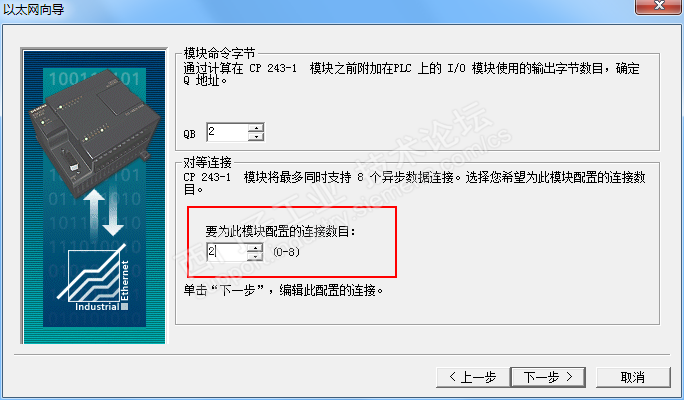

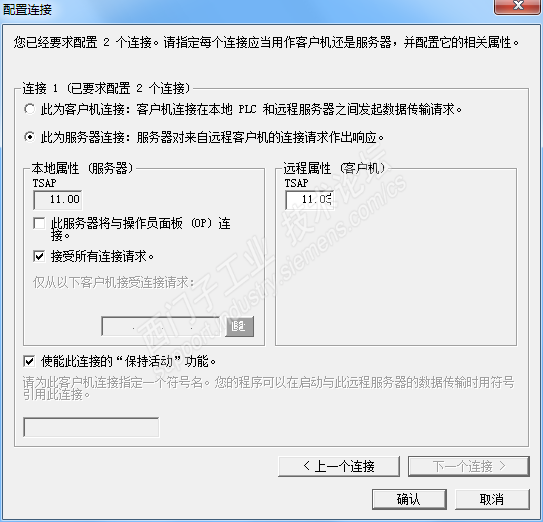

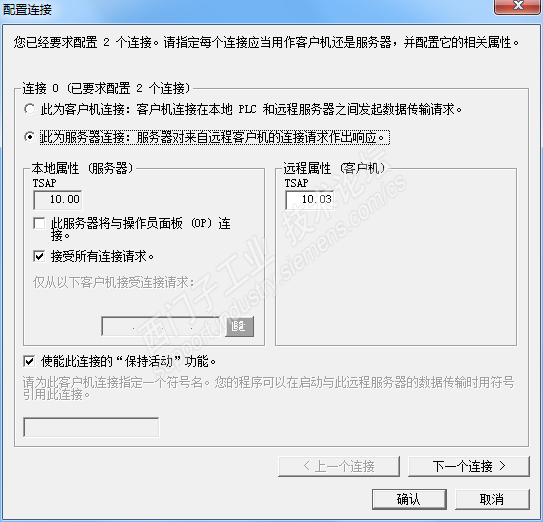

S7-200PLC以太網參數設置：

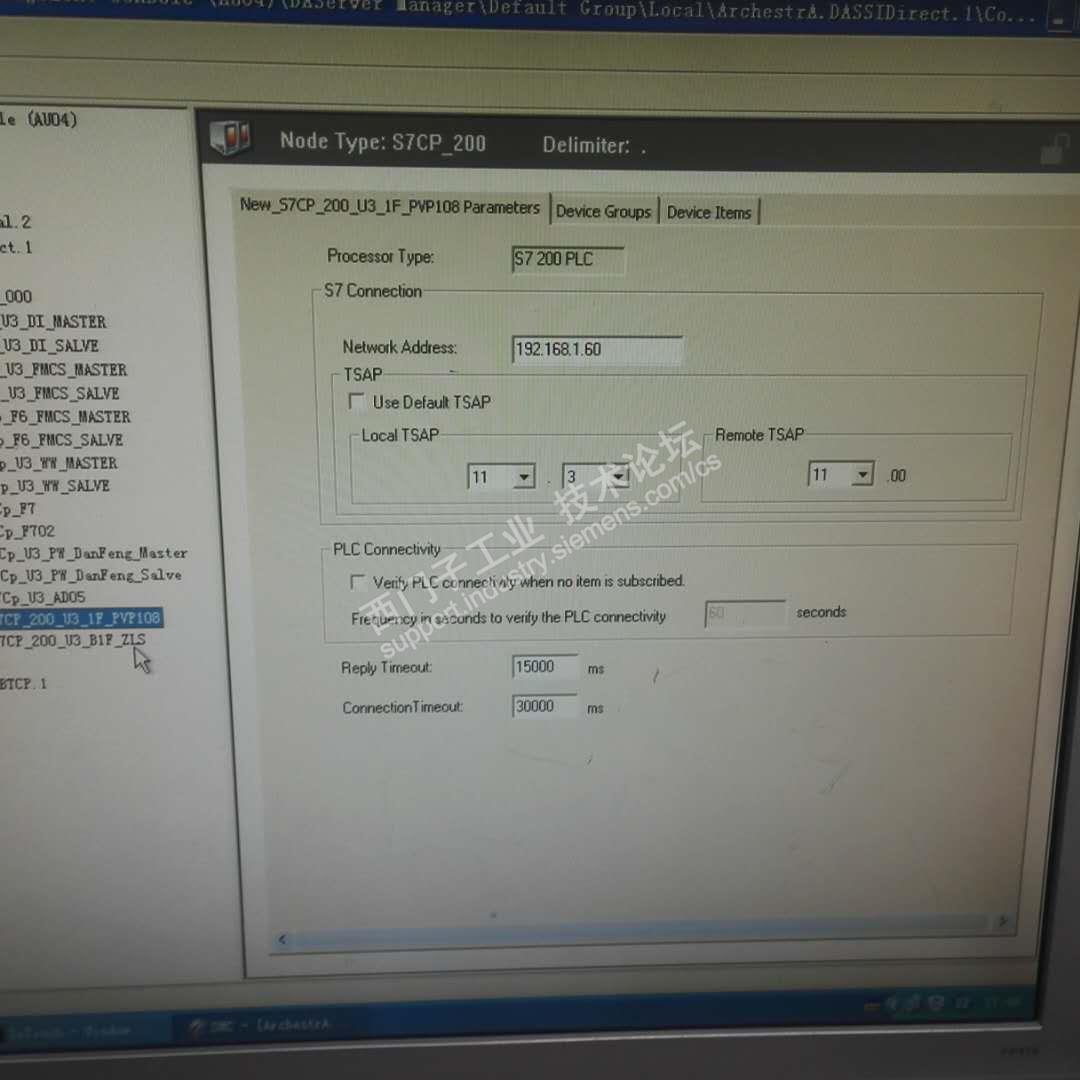

INTOUCH的參數設置：
TSAP參數說明：
如果您選擇配置服務器連接，您必須：
定義遠程對象的TSAP,。
如果連接遠程對象是S7-200 PLC,，使用以下算法確定遠程TSAP：
- TSAP的一個字節是0x10 + 連接數目。
- TSAP的第二個字節是模塊位置,。
如果連接的遠程對象是 S7-300 或 S7-400,，使用以下算法確定遠程TSAP：
- TSAP的一個字節是0x03 + 連接數目。
- TSAP的第二個字節代表模塊架和槽位的編碼數值,。
- 字節的第三個位是模塊架,，后5個位是編碼槽號。
選擇"該服務器將與操作面板（OP）連接"復選框,，選擇一臺與SIMATIC操作面板（OP）連接的服務器,。如果您選擇該選項，TSAP的起始字節則更改為"02",。每項配置*將一個服務器連接配置為OP連接,。
選擇"接受所有連接請求"復選框，選擇允許服務器接受來自任何客戶機的連接,，或輸入具體的模塊IP地址，選擇某一特定客戶機可與服務器連接。使用"IP地址瀏覽器"圖標,，瀏覽至某一特定模塊IP地址,。
選擇使用"保持現用"功能。該功能使模塊定期向?qū)ο蟀l(fā)出信息,，使連接保持現用,。
有幾個需要注意的地方：
1、S7-200PLC以太網設置后,，需要斷電重啟讓其生效,。
2、現場與遠程的對應關系都是相對于模塊或上位機本身,，參數需要對應,。

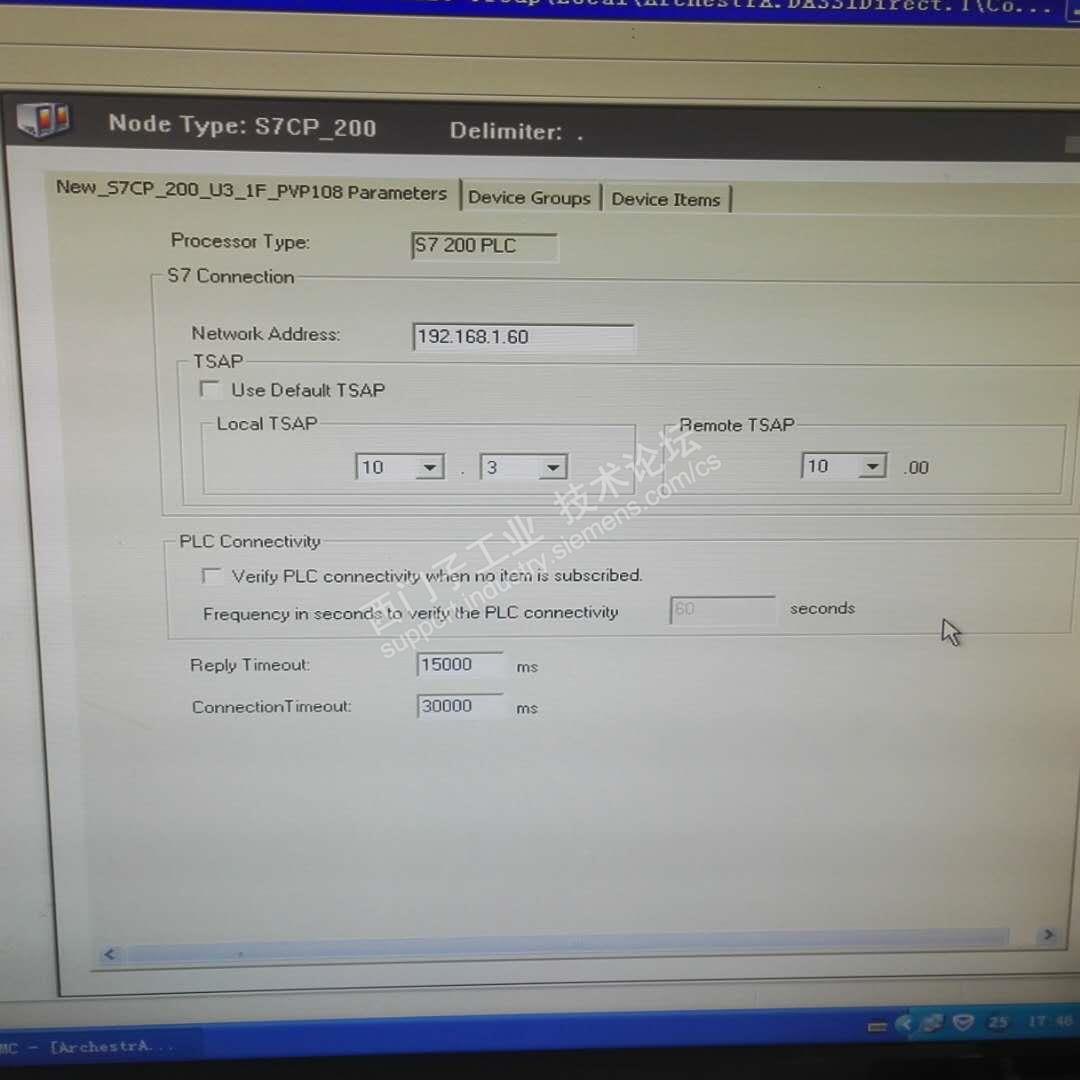

3、INTOUCH上位機的TSAP參數,，不能按默認的10.00,，需要設置為10.03（不知道原因，反正需要這么設定,，可能是上位機固定了）,。

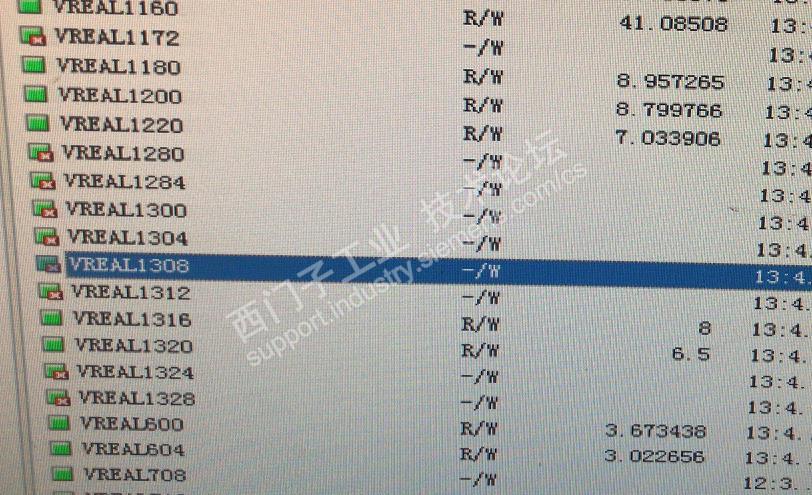

后記：后面通訊中，仍然有個別的數據丟失,，即使修改了超時時間,。所以建議，考慮到上位機與PLC通訊都是打包數據交換,，在PLC與上位機交換數據時,，劃分區域為同數據類型的一組連續區域，比如VREAL0~64,，而不是VREAL0,，VREAL12~40，VREAL64,，特別是對應大數據量的時候尤為重要,，這樣的方式對任何上位機都有用。
當然,，方式是通過OPC,。
