（一） 概況
SINAMICS V90是西門子推出的一款小型,、高效便捷的伺服系統,。它作為 SINAMICS 驅動系列家族的新成員，與SIMOTICS S-1FL6 伺服電機*結合,，組成的伺服驅動系統,，實現位置控制、速度控制和扭矩控制,。目前1FL6電機有兩種編碼器類型,，即增量編碼器類型及值編碼器類型。西門子的小型自動化S7-200 SMART PLC 可以控制V90 驅動器,，本文介紹如何實現SMART PLC 讀取1FL6 伺服電機的值編碼器數值,。

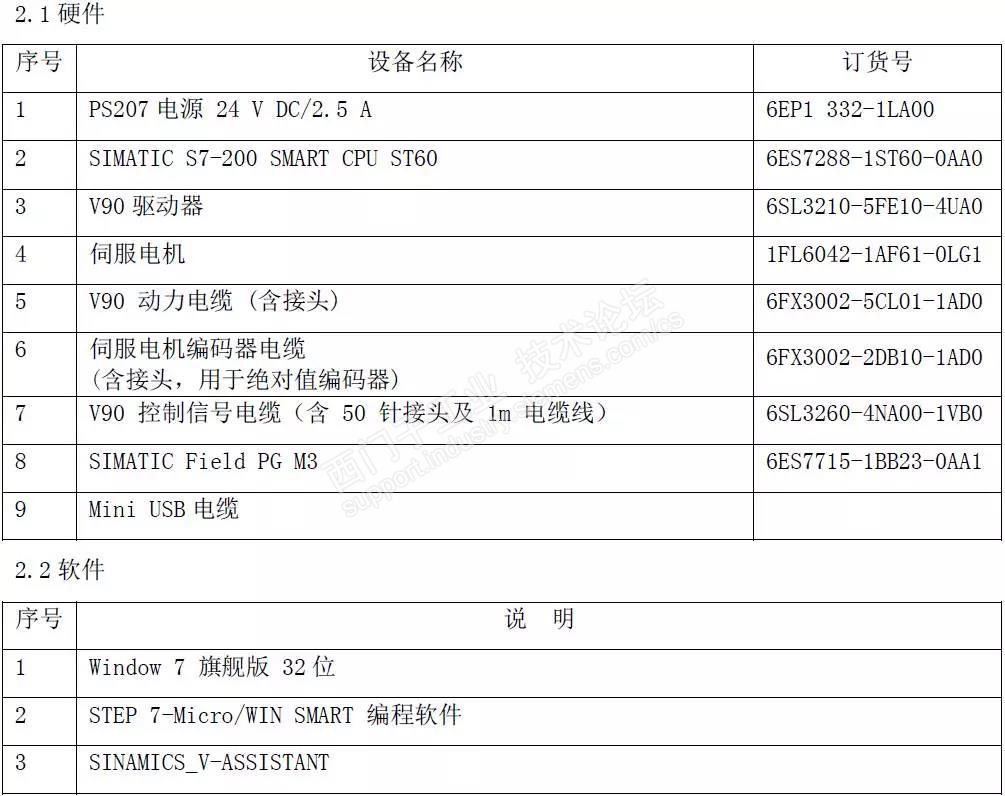

（二） 使用的硬件及軟件
（三）實現方法
3.1 概述

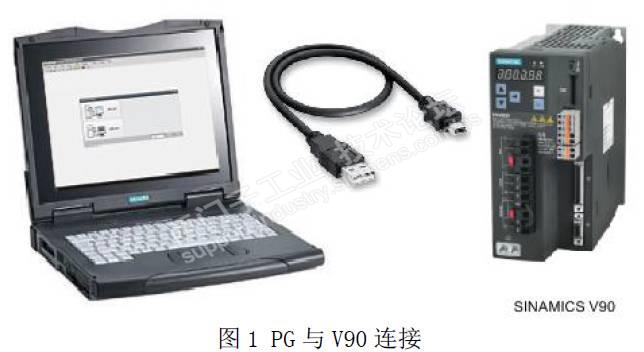

如圖1 所示,，使用PG 通過標準mini USB 電纜與V90 連接，打開SINAMICS V-ASSITANT軟件設置驅動器的參數,。

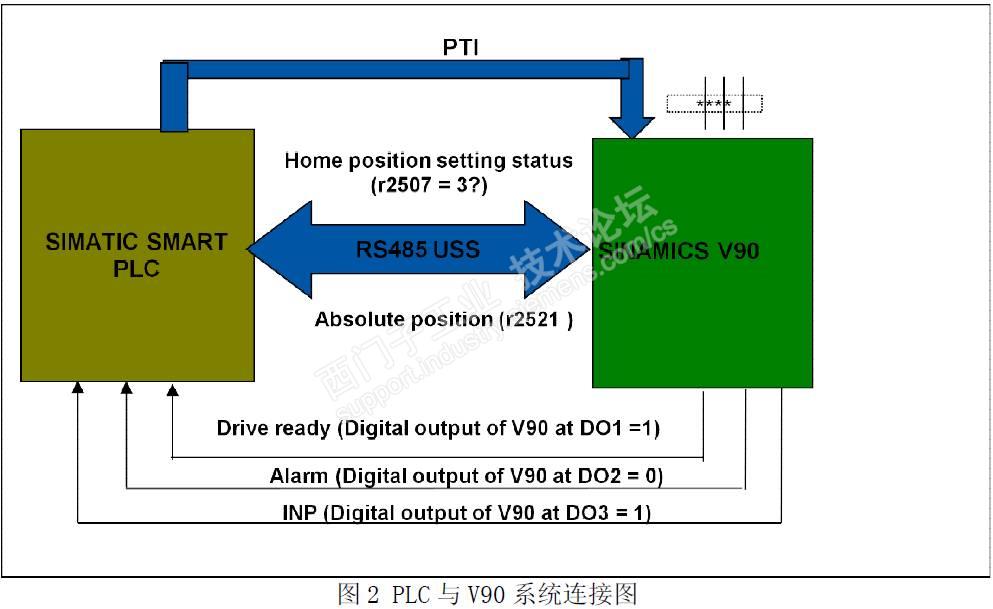

如圖2 所示,，PLC 通過V90 上的RS485 通訊讀取編碼器調整狀態并且通過V90 的數字量輸出檢查V90 的驅動器狀態，判斷位置是否有效,。如果V90 的DO1=1,DO2=0 和DO3=1 且r2507=3,這意味著PLC 可以有效地讀取編碼器的位置,，此時可以通過RS485 USS 通訊讀取位置(r2521[0]),否則r2521 是無效的。PLC 可以通過數字量輸出報警或面板來提示用戶當前r2521 無效,。讀取r2521 值后,PLC 可以通過PTI 方式輸出脈沖給驅動器執行相應的運動控制。
3.2 實現步驟
根據SIMATIC S7-200 SMART CPU ST60 的運動控制功能信號分配和V90 端子定義進行接線（詳見《SINAMICS V90 OPI 操作手冊》）,；使用SINAMICS_V-ASSISTANT 對SINAMICS V90進行參數設置以及對電機的值編碼器進行調試,；使用STEP 7-Micro/WIN SMART 編程軟件對CPU ST60 進行組態和參數化，操作步驟如表1 所示,。

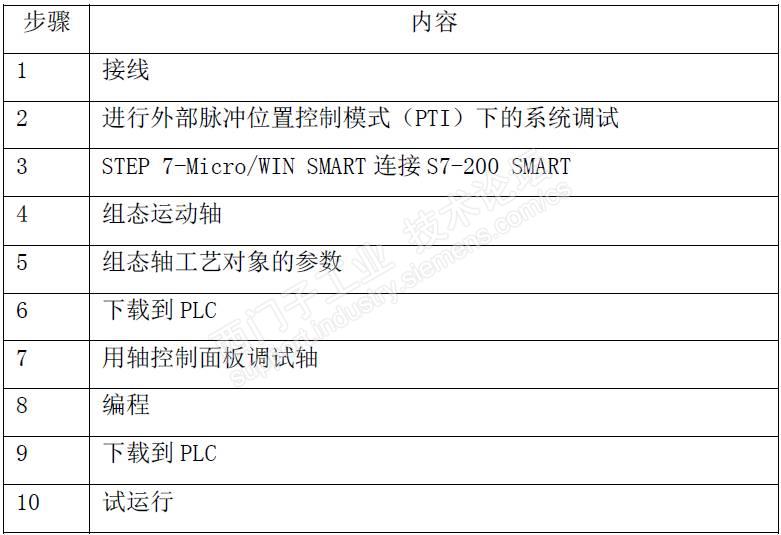

表1.操作步驟
3.3 接線
S7-200 SMART 與V90 的485 通訊連接：

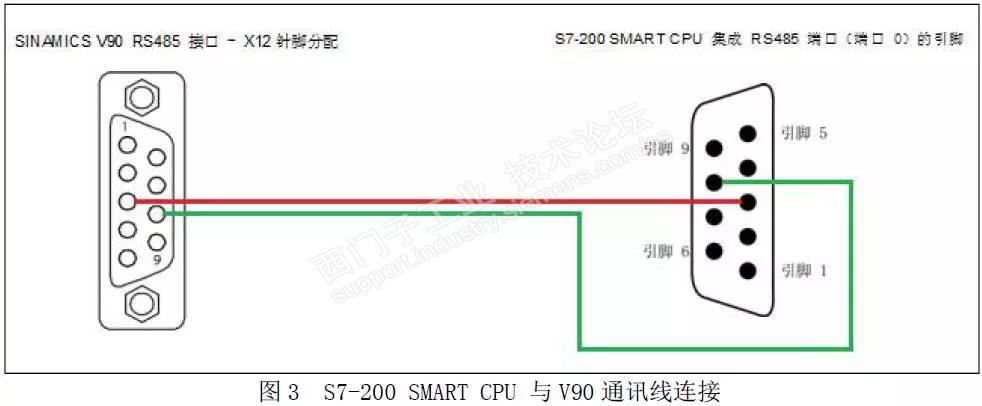

SINAMICS V90 伺服驅動通過 RS485 接口（X12）使用 USS 協議與 PLC RS485（端口 0）進行通訊,，接線如圖3 所示。

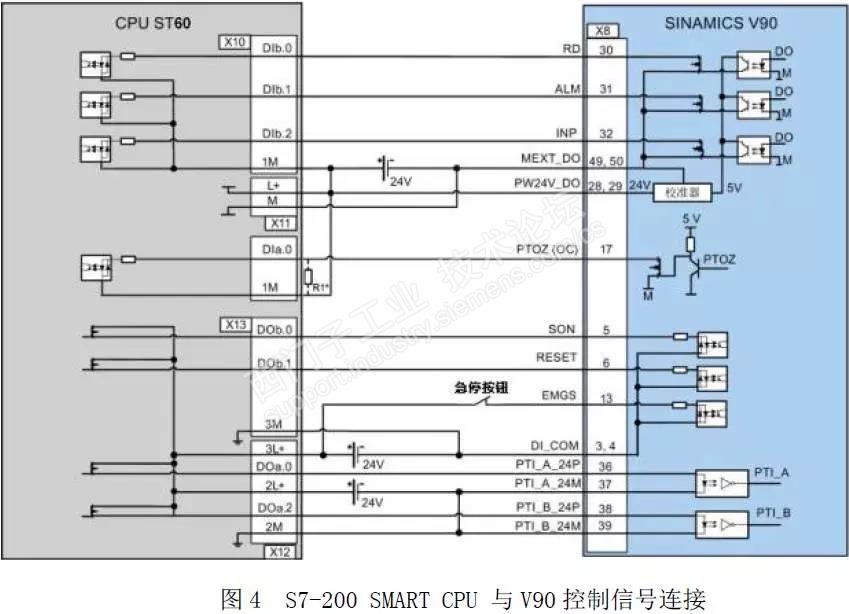

S7-200 SMART 通過PTI 方式控制V90 定位的控制信號接線如圖4 所示：
3.4 PLC 組態及編程

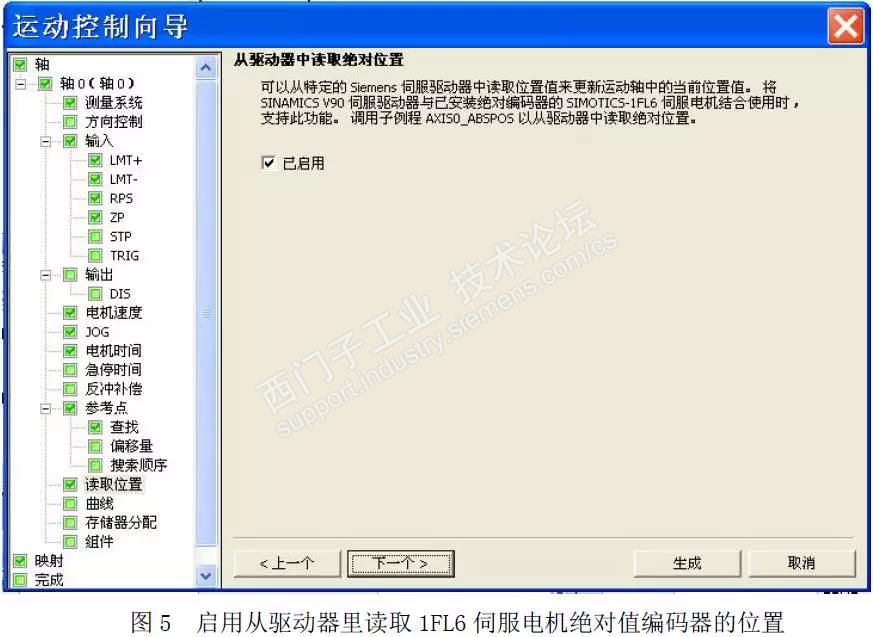

在PLC 的編程軟件中組態運動軸,，詳細步驟參見《SIMATIC S7-200 SMART 系統手冊》,，注意在組態軸工藝對象的參數中需啟用從驅動器里讀取1FL6 伺服電機值編碼器的位置，如圖5 所示,。

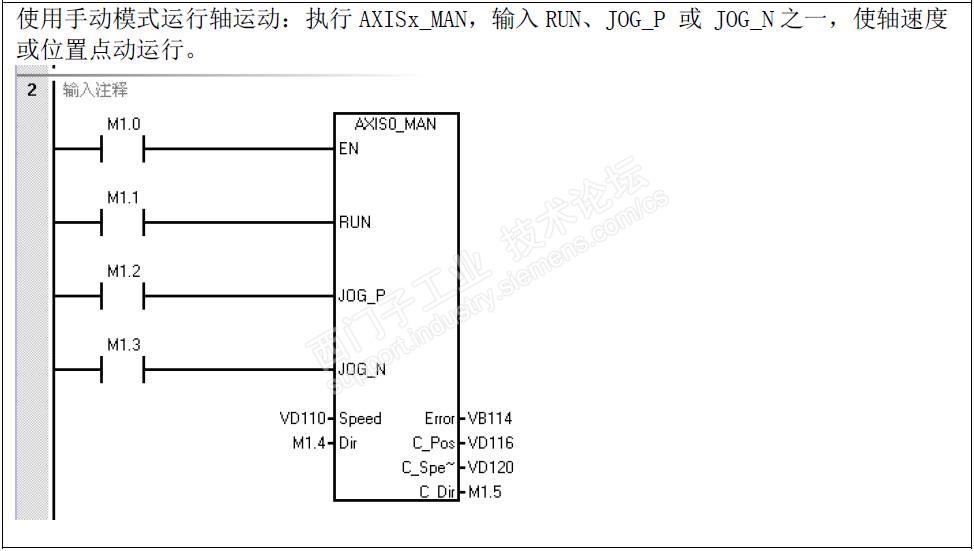

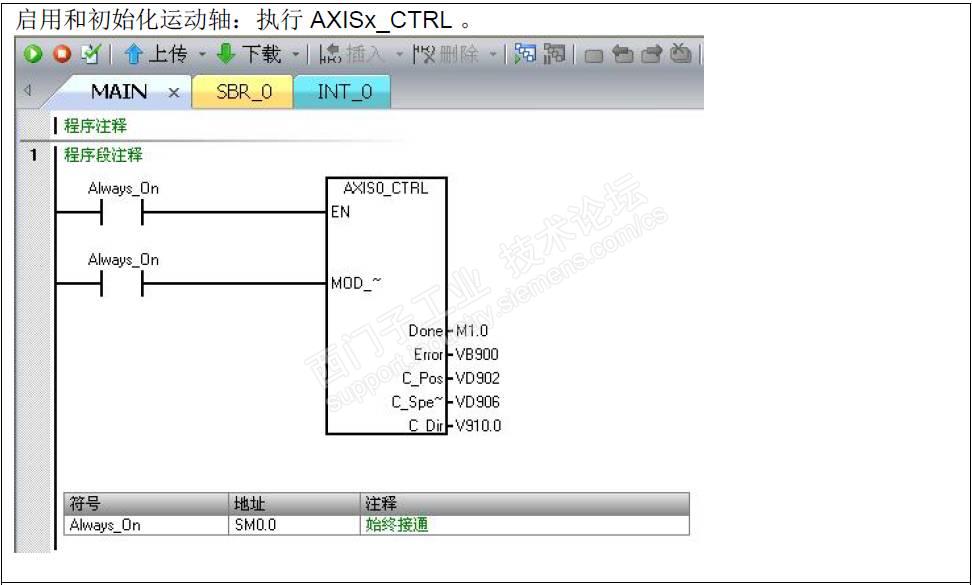

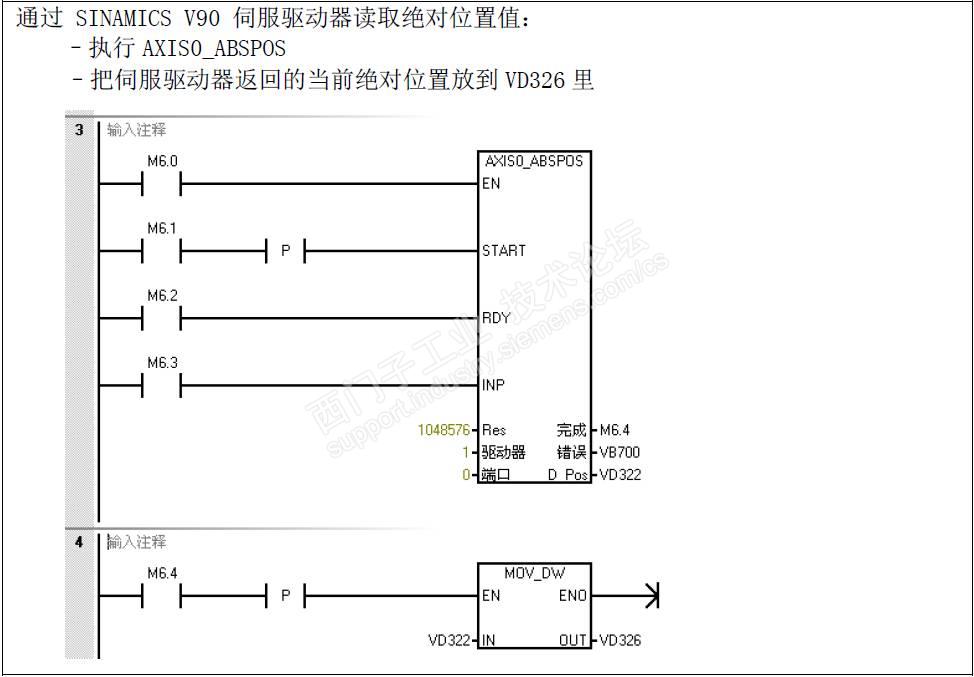

在PLC 中編程如表2 所示：
表2. PLC 編程
注意：
PLC 的 RS485 接口的波特率和驅動器USS 地址要求與V90 *, 因此,， 需要對V90 里的參數P29004 設置*的USS 地址。并且V90 USS RS485 端口的波特率設置為38400bits/s,，報文長度為4 個PKW 和0 個PZD 的USS 協議,。
