開篇伊始，先說說要說的兩個問題：
1,、CPU226CN的通訊端口燒掉了,，一共兩臺CPU三個端口；燒毀原因很低端,，先賣個關子,，稍后細說；
2,、CPU本身一個通訊口和威綸通的HMI通訊,，一個通訊口和兩臺ABB ACS510系列變頻器從站做MODBUS通訊，兩臺變頻器的通訊板接口都壞掉了,，一臺壞了兩次修了兩回,，一臺壞了一次,，修了一回。
下面說說系統情況,，冬天來了,，于是樓主開始忙著為廣大勞動人民送溫暖，奔波在換熱站之間,。
系統就是換熱站的控制系統,，PLC和變頻器之間的通訊是走的MODBUS，很簡單的控制,。CPU接收到模擬量輸入,，經過PID運算后的結果通過通訊寫給變頻器作為其頻率給定值，同時將變頻器的運行頻率和運行電流數值讀上來,，傳送到HMI上,，作監測。
有個站,，出現了問題,。一開始是同事在搞，試機時,，發現兩臺變頻器中的一臺通訊不上,，變頻器控制面板顯示“驅動器無響應”的信息（此時變頻器通訊板已經受傷），以為是EMC方面的問題,，于是做了一些處理,，然后，巧合地是通訊也可以了,，然后就以為它可以了,，簡單地看了下程序的通訊部分能夠和變頻器寫數據能夠讀數據，也就算是弄好了,?？刂乒袷侨ツ昃头旁诹爽F(xiàn)場，以為是時間長了,，變頻器狀態有些不穩定,，也就沒放在心上，就此放下不表,。
三天后,，熱力公司打來電話，說通訊不上了,，控制的自動控制部分不好用了,，變頻器的頻率沒有變化了，于是,，再赴現場,。到現場后,，監控程序，確實,，通訊失敗了,，由于上次就對變頻器的表現不滿意，這次理所當然地就認為是它的問題,，沒說的,，拆回來后，連夜找?guī)煾稻S修,，發現通訊板上面有些元件損壞了,，修理完畢，連接備用200CPU試機,，通訊正常一切OK,，第二天返回現場裝機試機，不好意思,，短暫三兩分鐘的正常通訊后,，又通訊不上了（這時變頻器的通訊板又壞了），于是同事就換了一個端口（犯的一個錯誤）,，還是通訊不上,，這時想監控下程序，突然發現兩個端口一個都通訊不上了（至此兩個端口全部壞掉）,，同事不甘心,，從旁邊的柜子上拆下一臺正在正常工作使用中的相同系統功能相同型號的CPU，使用原來和變頻器通訊的通訊線重新連接,，再試還是不行,，這時同事*懵了,，同時,，他再也不敢換端口試了，至此,，兩臺CPU三個通訊端口全部“掛掉”,，變頻器通訊板再次被損壞。沒辦法,，只好將兩臺CPU連同一臺變頻器拆機帶回,，繼續維修變頻器，CPU維修來不及了,，只好另尋兩臺新CPU準備裝在現場,。
變頻器一次帶回維修后的通訊試機是樓主搞的，搞好后交給同事帶回現場安裝調試的,，不曾想又壞了,，于是開始懷疑不是變頻器的問題,，也許變頻器也是個“受害者”。
三天后,，變頻器二次修復后,，樓主被老板到現場，指示一定要把這個問題搞定,。

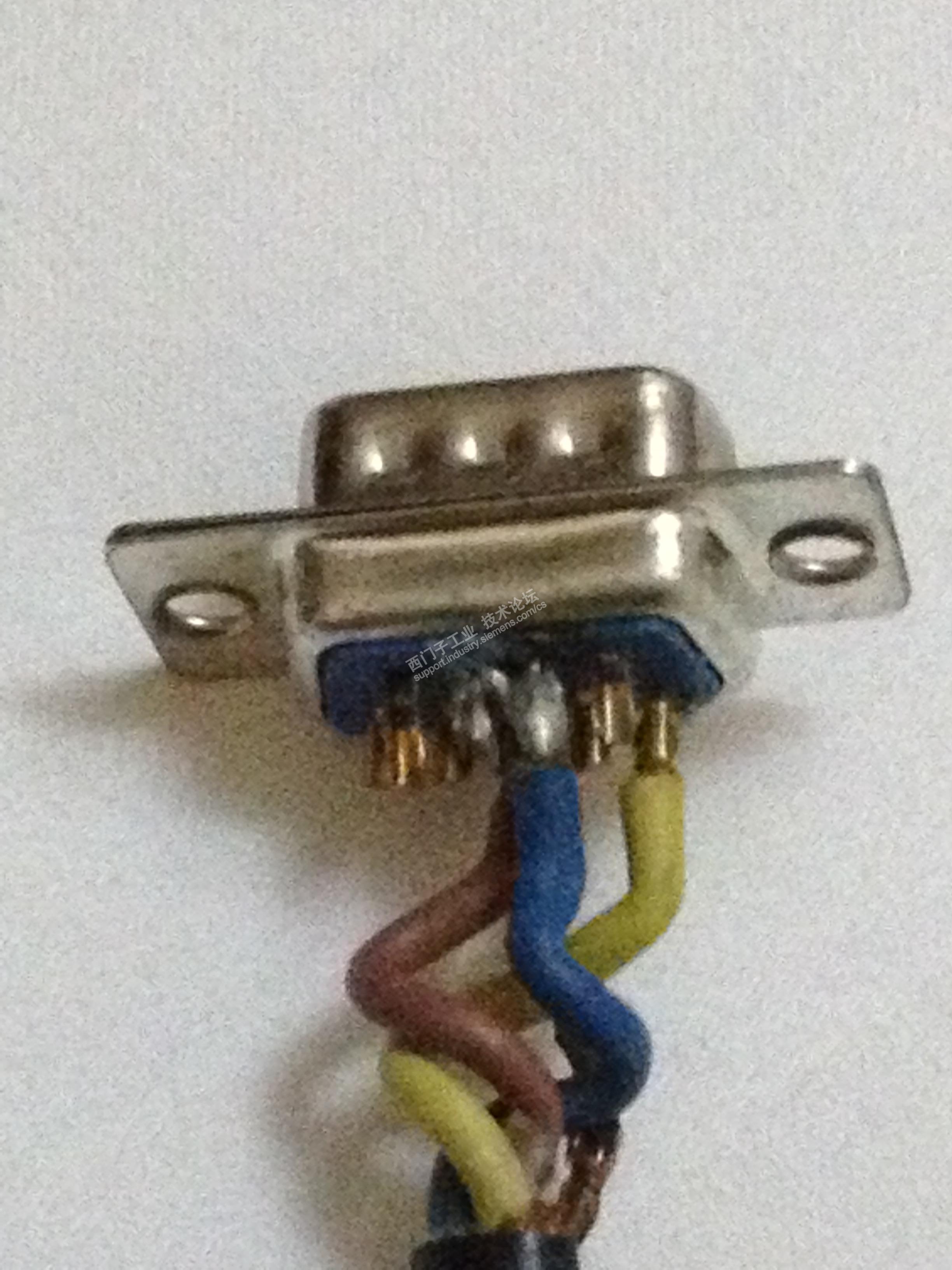

到現場后,，樓主就直奔原來使用的通訊線而去了，打開后一看,，是這樣的,，見下圖

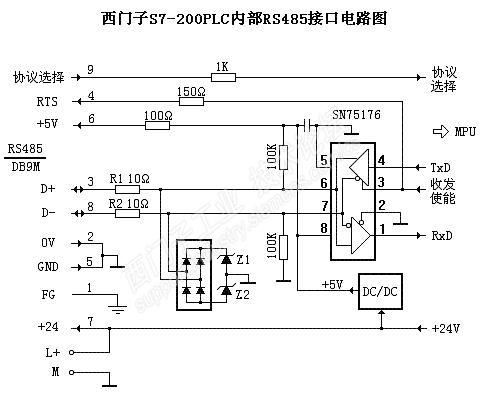

眼尖的朋友們可能已經發現了，上面的引腳8和7短路直連了,，200的通訊口內部電路據說是這樣的（這原理圖是轉的,，特此聲明）
我想看到這里，應該不需要樓主再多說什么了,。
后記：另一臺變頻器的通訊板也已經被損壞了,，拆回維修后，另外焊接一根新的通訊線更換后,，聯網試機正常,。
至此，在付出不小的代價后,，問題被解決,。
后想說的是，在沒弄清故障的根本原因時,，不要盲目的采取措施,，免得導致“二次傷害”，造成損失的進一步擴大,。
細節決定成?。∽钥厝?，要養成職業素養,！
