關于SIMATIC定時器異步刷新的例子
案例摘自西門子文檔【SIMATIC PLC 計時器的使用】2009年-1月期
今天在“找答案”欄目中看到這樣一個案例，【語句執行的先后順序問題】,，問題鏈接：

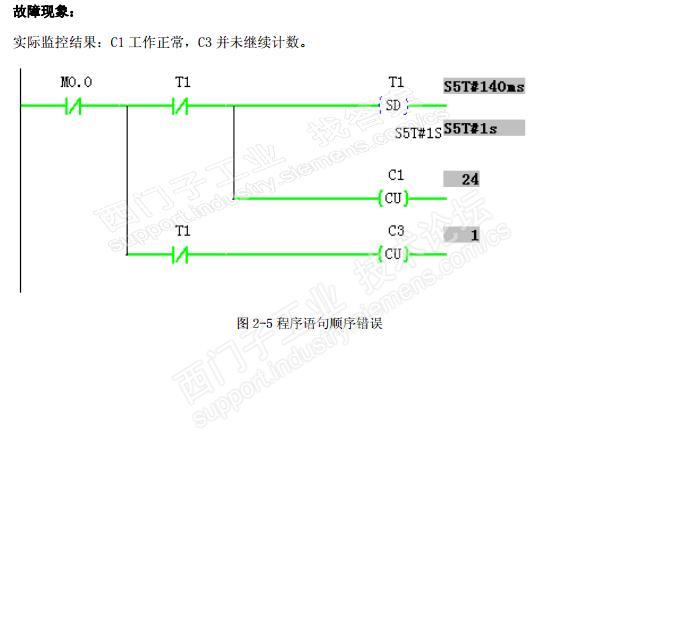

直接上案例程序,，圖示：
從上圖可以看到仿真時，C1能夠正常計數，而C3無法正常計數,。
我在回復是將計數器C3拆分上移到上一個程序段,，這樣可以正常計數了，圖示：
晚上想起這個回復,，總感覺還有什么不妥,，于是，找出之前保存的西門子文檔,，再看的例子,，圖示：
這個M10.2是否能夠被置1可能？

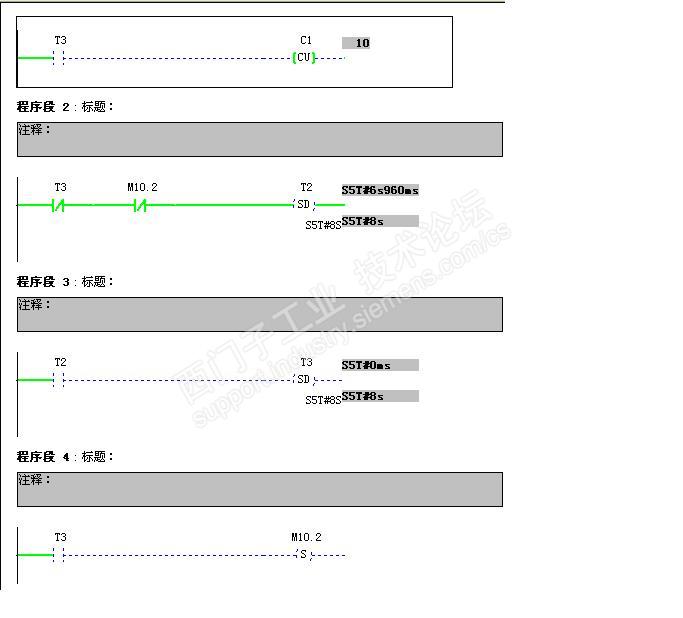

添加定時器“循環”計數次數C1想在那幾個循環后能夠捕捉M10.2的程序,，圖示：添加計數器的目的是看定時器“循環”的次數多少時,，M10.2被置位。
計數器在定時器不斷“循環”驅動下,，在不斷的進行加計數，但這個M10.2就是像被屏蔽了似的,，很難有被置位的可能,。

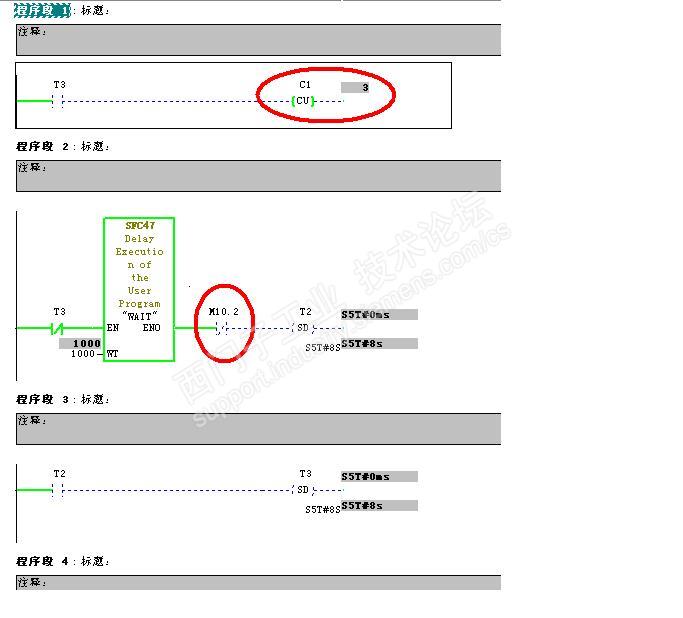

再繼續按給出的例子，加入程序SFC47到程序段2,，看M10.2能否有被置位的可能,，圖示：當定時器“循環”到第3個周期時，嘿嘿了,，這當然是概率問題（的原話）,。
在仿真器中重新復位M10.2，再看這個M10.2被置位的概率,，這個置位有一定概率性,，而并不是有一定規律性的，中間的論證和計算過程參見該文檔說明,。

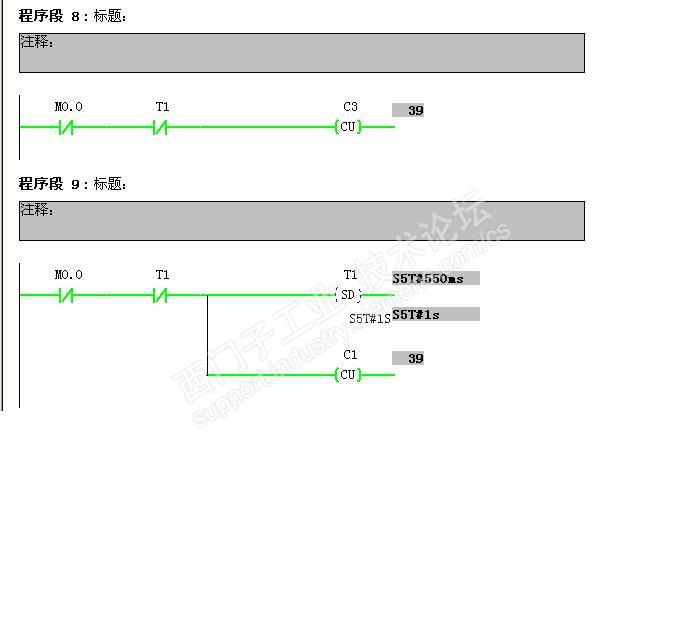

我在沒有做此驗證前,，一直認為要使計數器C3或M10.2有效，必須要將該程序段放置到定時器線圈的上面的程序段位置,，目的是讓定時器線圈在被cpu刷新前有效,，這個理論是“不一定全面”的概念。重新看過的例子程序,，才領悟到在定時器程序段下面時,，也有可能被計數、置位有效,。為驗證這個理論,，再次將網友的程序段上進行仿真，圖示：
計數器C3仍然存在有計數的可能，還是那個“概率”問題,。
我不全面的回復可能會誤導了那位網友,，也盼望那位網友能夠看到此貼后，能夠重新正確認識西門子定時器的刷新機制,。
當然,，上述例子如同文檔說明那樣，驗證只是在一個被假象了的對象下進行的（插入系統塊SFC47）后,，延時1000mS下的驗證,。如果僅僅以網友的那幾段程序，被計數的可能性基本不存在,，只是考慮到可能在實際應用程序中的程序結構性而已,。
添加SFC47的目的就是為了延長定時器T1輸出端的有效時間長度，也就是為了延長定時器被cpu刷新的幾率,。當修改SFC47（WT）時間,，時間越小，這個計數器C3被計數的概率就越小,，圖示：將SFC（WT）修改到5mS
這個計數C3被計數的概率仍然存在,，這個延時時間已經非常接近于一般的控制程序的掃描周期了，隨著定時器循環次數的增加,，計數器計數仍然會有概率性地計數,，圖示：
SIMATIC定時器異步刷新的工作機制，是時器定時時間到達后,，觸點的刷新并非由線圈來決定的,，而是由cpu的掃描周期來確定的被灌之為“異步”特性。
