換一種“思路”處理模擬量輸入干擾問題(完)
前一段時間由于制造工藝要求的提升,及該磁致位移傳感器實際應用數據瞬間存在波動增大的問題,,特別是對液壓壓力機主缸的定位位置控制提出了更高的要求(要求主缸定位控制在±0.15mm),。基于上次的改造思路,,變更了原模擬量位置數據采集,,將原模擬量電壓輸入變更為SSI數字量輸入方式。因為,,模塊SM338及傳感器沒有現貨備件,,需要單獨采購。所以,,改造過程由于采購原因延誤了一段時間,,今天趁著空閑,重新整理了一下這次改造過程,。
首先,,看原模擬量輸入硬件配置:
原硬件組態通道2#;3#為±10V電壓輸入型,,原磁致位移傳感器輸入為模擬量0-10V,,故、當時在原模擬量采集輸入波動處理時端子上并聯一個4.7uf/50V的電解電容,,及采用軟件濾波方式,,一直使用到改造前。

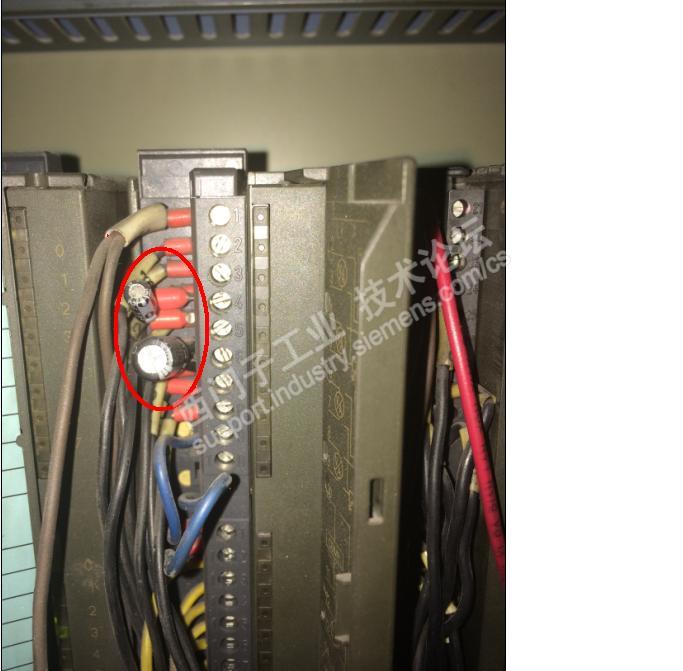

改造前,,干擾通道的電解電容濾波方式,,圖示:
前一些天趁生產間隙;配件到位之時,,著手進行這個模擬量采集的改造,。
改造過程:
打開該系統的硬件組態,在300模塊下,,找到SM338,,根據目前新購模塊產品,選擇版本V2.0的模塊插入到5#站點的IM153-1接口模塊下10#槽位(SM338模塊),,圖示:

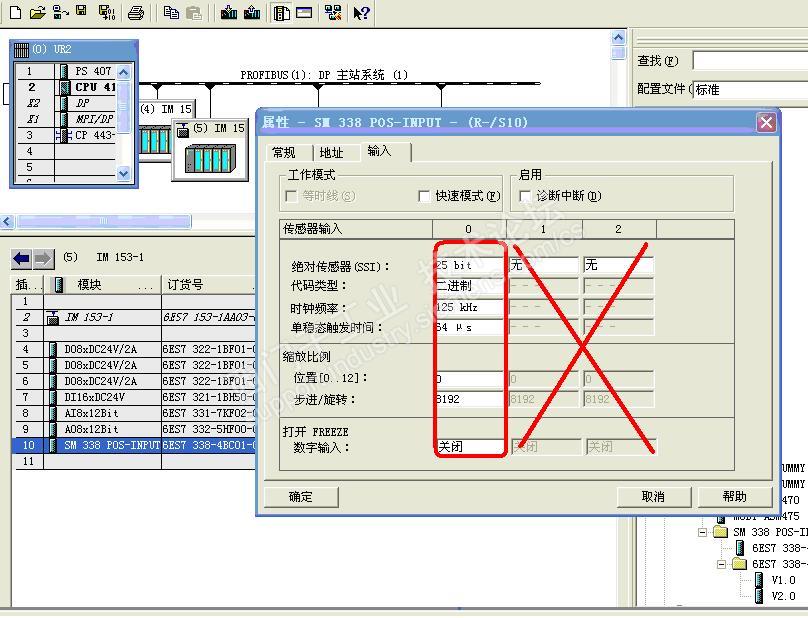

雙擊10#槽位,,打開該模塊的屬性窗口,根據購買的傳感器輸入?yún)?shù)輸入數據(該磁致位移傳感器有效長度1300mm,;處理精度25bit,;分辨率0.01mm,;輸出SSI二進制)。由于該輸入模塊具備連接3個通道的接口,,而實際應用只需要一個通道,,使用暫時屏蔽了通道1和通道2,圖示:

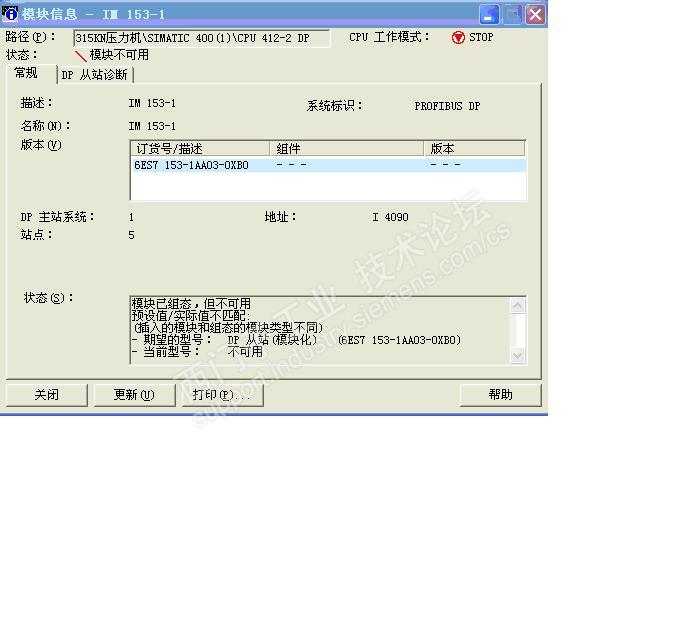

斷電,,將該站點的9#模塊拆下,,插入背板U型連接器后,再插入新模塊SM338,,連接前連接器,,接入24V電源,連接傳感器的數據信號及時鐘信號,,在前連接器的17#,、18#端子連接傳感器電源+,19#,、20#端子連接傳感器電源-完畢(通道1,;通道2輸入端子懸空不處理),檢查確認后,,重新上電,,將新組態,編譯后下載到cpu412-2dp中,,出現了報警信息,,圖示:
根據在下載新組態前,該站點是可以正常工作的依據,,判斷可能的安裝過程的連接問題或者是版本的兼容性問題,。先嘗試變更SM338版本,報警信息無法消除,。根據上述報警為接口模塊不可用的信息,,找來一個接口模塊更換測試,故障信息依然存在,。重新將原備份的硬件組態下載到cpu,,報警信息仍然沒有消除,重新啟動cpu和電源故障均無法消除,。
用萬用表檢測該站點模塊電源電壓,,基本均在24V之間屬于正常。重新斷電,,準備重新安裝硬件組態,,當拆除模塊到第9槽時,發現原安裝的背板U型連接器,,在安裝模塊過程中被頂下(掉出插槽),,再看該站點的導軌為6ES7 195-1AG00-0AX0,背板U型連接器與該導軌之間間隙比較大,,沒有留意在插入模塊時很容易頂?shù)舯嘲錟型連接器,,故障原因查清,仔細安裝9#,、10#槽位模塊,,并確認其它模塊的連接可靠性后,上電,,將組態重新再編譯下載一次(SM338模塊版本V2.0),,cpu初始化后報警消失,但SM338模塊仍然有SF報警紅燈亮起,,確認連接無誤,、電源正常后,重新按要求將傳感器的外層屏蔽線連接到系統地PE端子后,,故障紅燈消除,,自此,硬件組態故障完畢,,cpu及各站點均沒有報警信息存在,。

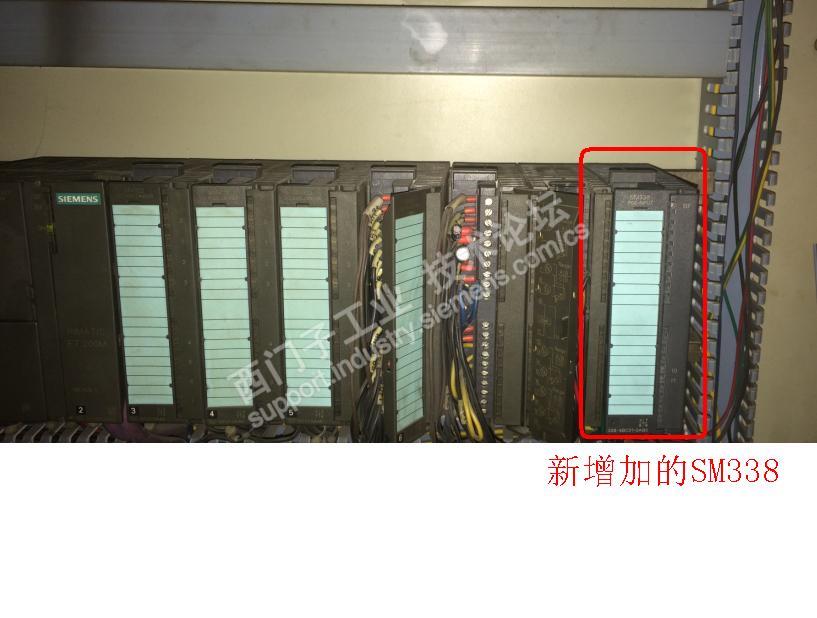

改造后新增加的SM338模塊位置,圖示:
軟件編程部分:
打開step7工程項目,,打開交叉引用表,,大致查閱沒有使用到的M區地址,在原通道輸入的程序段附近,,編輯SM338數字量輸入程序,,由于SM338處理的傳感器是25bit,所以輸入地址映射區為PID528,,編輯數字量程序比模擬量反爾要簡單一些(個人觀點),,不需要再調用如、FC105函數轉換過程,。

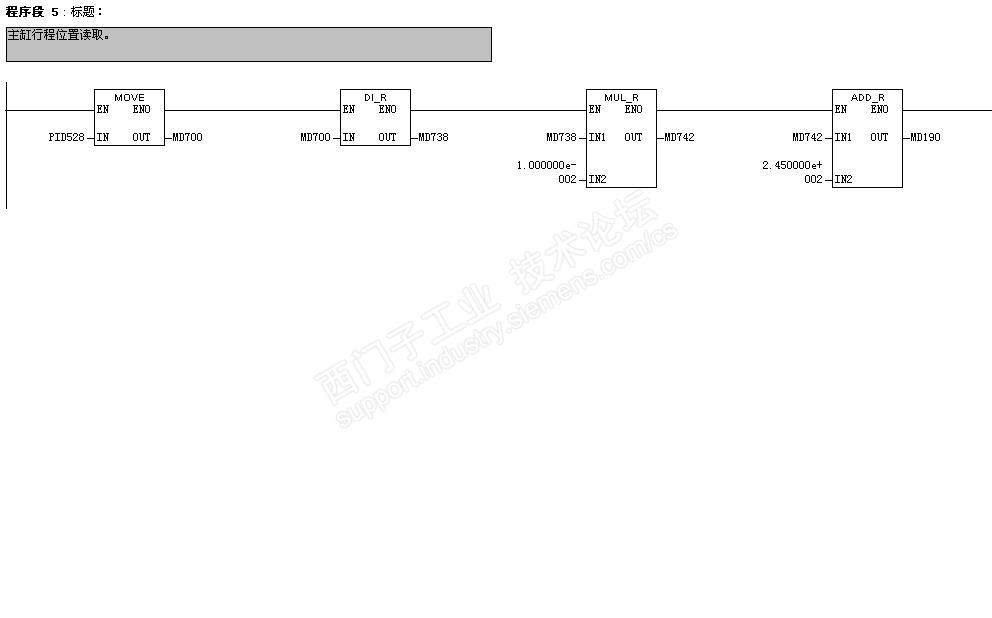

程序:
將數字量輸入通道0的值PID528讀取上來后暫時存放到MD700,,因為計算控制需要浮點數,將MD700浮點數轉換后存放到MD738中,,根據傳感器的分辨率0.01mm,,將讀取通道0的實際數據*分辨率 = 實際距離,并將結果存放到MD742地址區,,由于,,我實際安裝是根據設備、傳感器能夠的安裝空間與實際用量具檢測到的實際距離,,一定會有一些偏差,,后,,通過實際測量增加24.5mm的安裝位置偏差值,這樣主缸的實際位置與觸摸屏MD190*,,軟件編輯完畢,。(上述使用到的地址,是由于我實際編程中的一些修改過程,,使這些地址沒有做到連續,,可能會給看程序帶來不便)
啟動液壓站泵電機,輸入工作參數,,試了幾個循環動作,,定位能夠控制在±0.25范圍內,這個控制精度還與液壓控制閥組有密切的關聯,,監控該數值顯示穩定,,拆除原模擬量通道傳感器及線路,輸入端口用短導線短路通道口,,刪除原通道模擬量處理程序段,。自此,改造工作暫告一個斷落,。
小結:
1) 時刻圍繞硬件組態時的診斷緩沖區信息,,把新組態時出現問題牢牢鎖定在改造項目的范圍內,仔細操作,、安裝,,不使故障范圍擴大造成不必要的麻煩。
2) 硬件連接必須嚴格按使用說明書進行,,數據處理位值,;包含對傳感器外層屏蔽的處理。
3) 讀取到的實際數據值,,需要根據實際安裝位置進行必要的位置數值修正,,這個在其它模擬量數據處理時也需要注意。
4) 多次修正各位置段的數據值,,以求保持在整個位置范圍內的數值*,。
上述過程是這次“換一種“思路”處理模擬量輸入干擾問題的全部過程,也是我在無法有效處理模擬量輸入數據瞬間波動時的另一種處理方法,。
