讀取300,、400系統時鐘的幾種方法

   西門子300,、400系統時鐘功能，很方便給編程用戶調用針對于設備運行時間等方面的應用,，*有相應的文檔供用戶學習和調用,。其中，讀取系統時鐘的方法有如下幾種：

1）  調用SFC1

2）  采用OB1循環組織塊中接口變量OB1_DATE_TIME（系統自動生成）直接讀取

方法1）程序：SFC1

創建一個讀取系統時鐘的項目并編輯并程序：

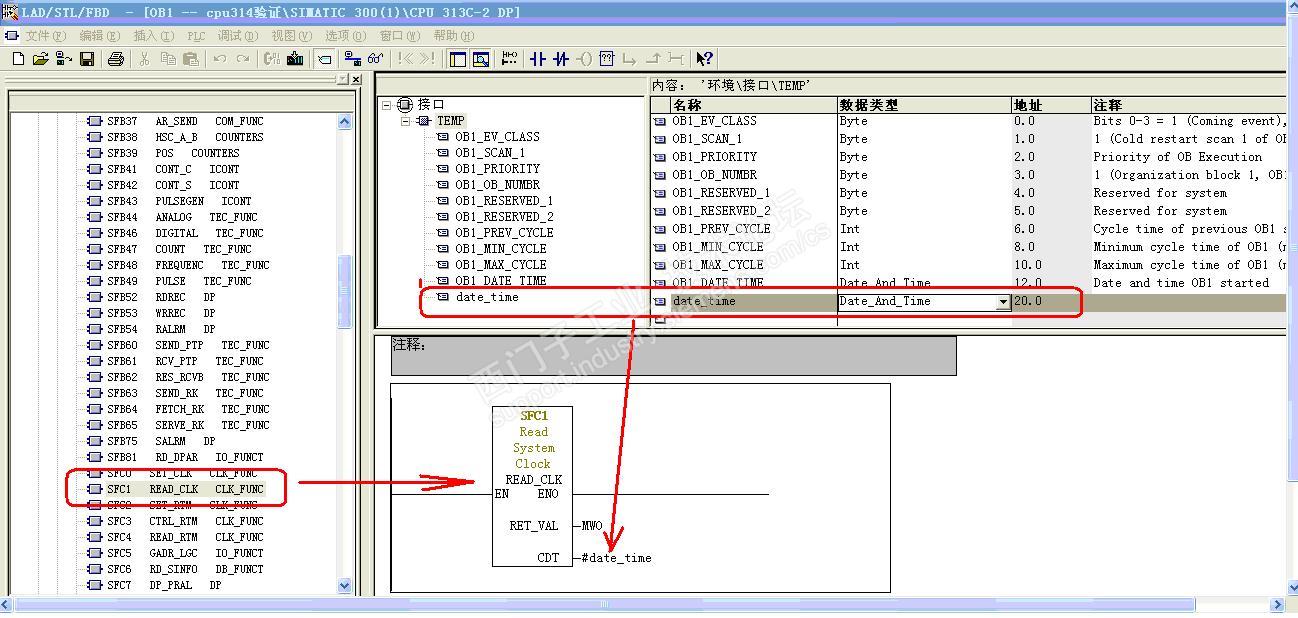

1）  在OB1中調用“庫”—“系統功能”—將“SFC1”拖放到編輯區,，在接口變量中定義一個存放讀取系統時鐘的存放變量名稱date_time,，數據類型Date_And_Time：

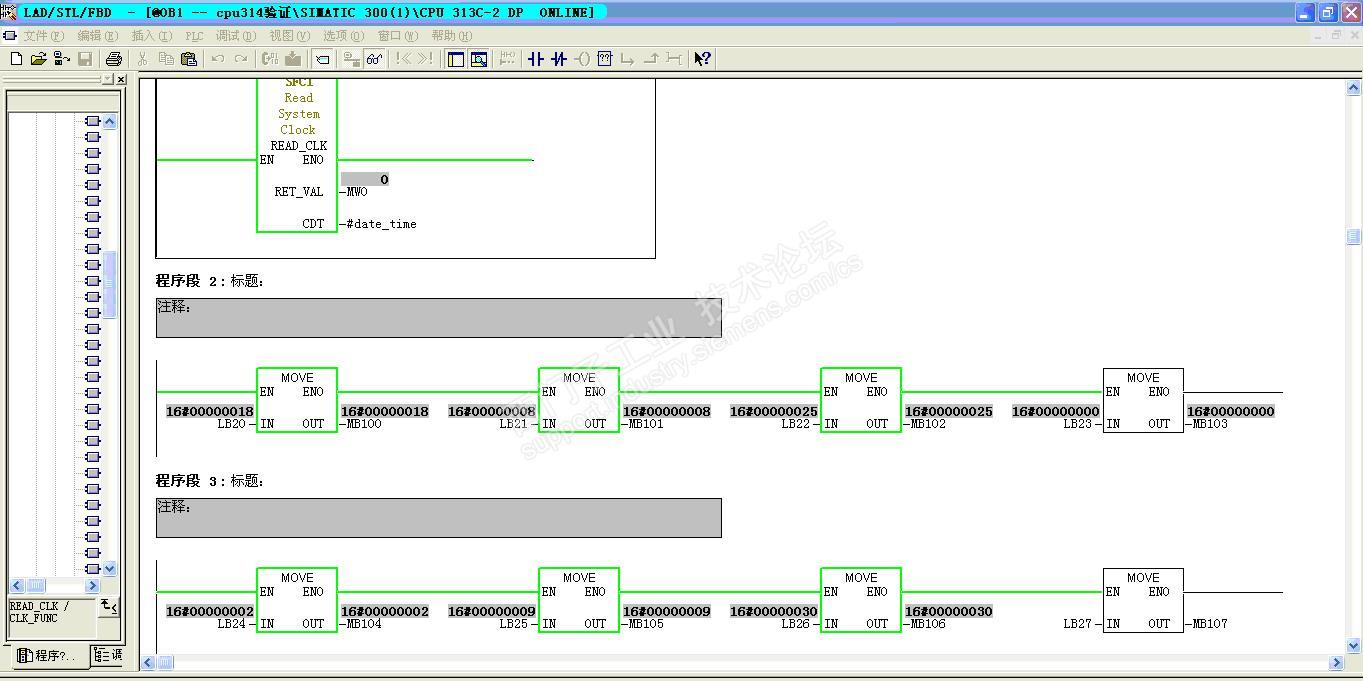

2）  將程序下載到仿真器，監控讀取系統時鐘的數據是否正確：

其中,，讀取到系統時鐘的第8個字節（LB27）,，高4位存放毫秒數據，低4位存放星期數據（BCD碼）,。

記得剛剛開始學著調用這個SFC1的時候,，一直無法填寫CDT管腳的數據，寫數據塊DB1定義的地址系統報錯,。其實,，問題在于這個比較特殊的數據類型需要這樣做：

1）  在數據塊中定義一個存放系統時鐘的數據塊地址區：

2）  還需要到符號表中聲明數據DB1的符號名：

3）  完成后，再填寫SFC1的CDT管腳選擇該地址：

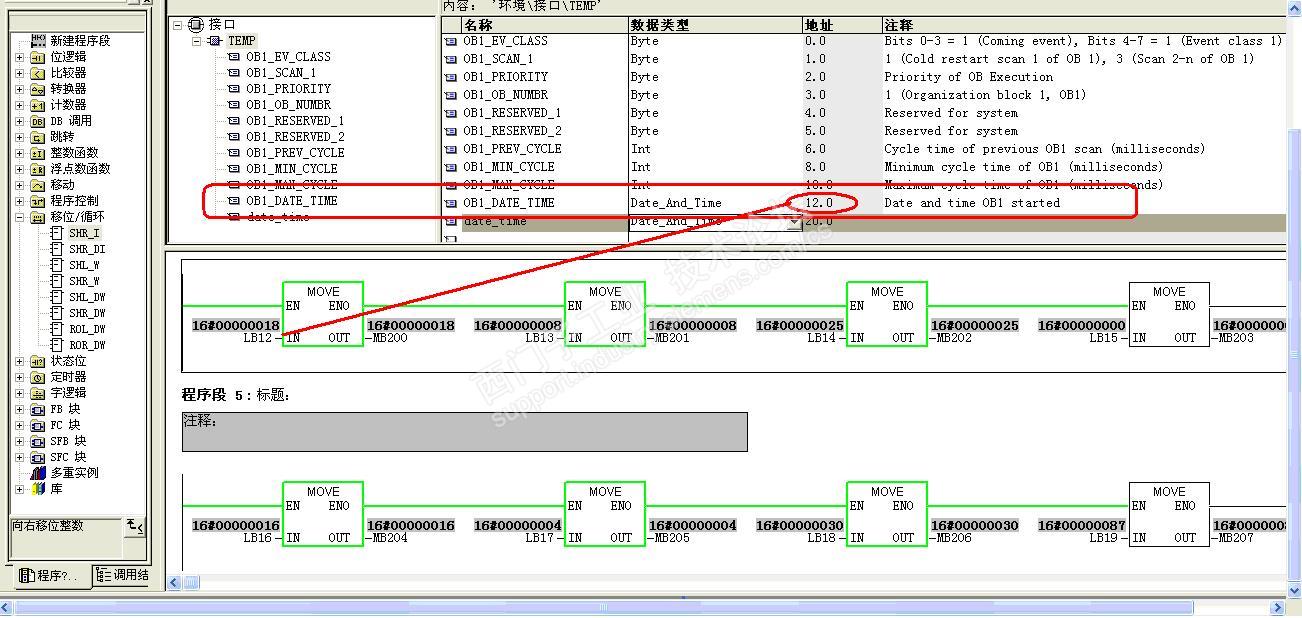

方法2）程序：我經常用的這種方法,，直接讀取OB1中的OB1_DATE_TIME數據,，相對占用數據地址少，需要那些時鐘數據直接讀?。▊魉停┏鰜砭涂梢粤?。

近有一個網友說，他想做一個控制程序,，需要調用系統時鐘數據,，在上午7點30分開始執行一些數據記錄，當編輯好上述程序段后,，接下來編程就方便的多了，無非就是根據實際數據指令轉換一下數據類型而已,，如讀取星期幾的方法：

其中,，系統時鐘數據1表示為星期六日，2表示為星期一，以此類推,。

實際上類似的編程方法還有很多,，關鍵是你如何利用cpu系統硬件所具備的條件，合理調用達到自己想要的控制目的,，根據你每一天調用一次的情況,，如OB10也可以考慮一下。
