之前來論壇學習了前輩們的許多知識,，今天有空我也給大家分享一個簡單應用-------HMI的【多路復用變量】

用于實際應用中一個HMI頁面為多個重復功能做顯示,，提高工作效率。

由于本人了解不深，先把基礎的分享一下,。

例,，一個乘法運算FB被兩次調用，生成兩個背景DB,，我們僅需要一個HMI頁面顯示出計算過程

1. 圖片為PLC實例



圖二調用

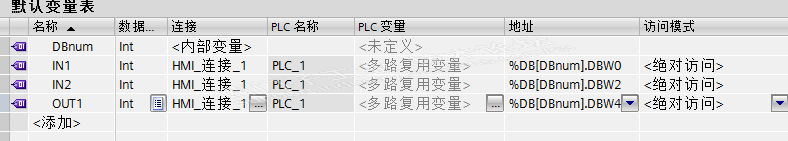

2,創建HMI多路復用變量

這里的地址里有個[DBnum],我們就是通過改變DBNUM的值來達到改變整個IN1或IN2或OUT1的值,，從而使單個HMI頁面就能做出這種多功能顯示的效果

3 HMI頁面添加

這里看到IN1的關聯變量是DB[DBnum].DBW0,,,,,,

IN2和OUT1類似

第二個

而后面這兩個按鈕事件分別是賦值1000,2000，（也就是FB1的兩個背景DB號）給內部變量[DBnum],通過給[DBnum]一個明確的值,，使得DB[DBnum].DBW有一個明確的地址

4 運行效果

第二個

點擊DB1000輸入9*8

點擊DB2000輸入3*5

來回切換我們可以看到這個單一的頁面顯示出了兩個DB里的內容,。

以上就是簡單介紹了多路復用變量，實際應用中我們可能會遇到一個頁面顯示出十幾個相同功能的東西,，用這個方法稍許簡便
