關于編輯plc控制程序“位”操作的記錄

   今天,，在“找答案”欄目中看到有這么一個帖子，問題主要是提問如何編輯“位”操作后的記憶,，并判斷輸入狀態的先后順序關系,。提問問題的鏈接：

   剛剛，這段時間著手準備為我司涂裝線改造準備一些編程思路,。是將原2條沒有關聯是流水線,，通過ABB機器人分別將2條線上的工件轉移到一條加工線上。其中,，需要考慮的問題是流水線取件先后順序的判斷,，結果給機器人執行線上工件優先取件的判斷，看了提問的內容,，感覺這個思路剛剛與提問的雷同,，現寫一下思路分享一下或許可以參考,。

編程思路：

1）  將2條流水線的位置到達信號，關聯到一個連續的字中,；其實,，也是可以關聯到需要的存儲容量中（字節、雙字）,，只是準備調用添加到表格指令FC84,，而該指令的DATA管腳的數據類型是word類型匹配；另外,，因?yàn)樾枰袛噍斎胄盘?hào)的進來判斷,，300cpu的比較指令也沒有字節數據類型。

2）  調用添加到表格指令FC84,，該指令的說明：

A） 該指令僅僅只有除了使能EN和ENO 2個管腳外,，DATA數據源的輸入,，TABLE是表格地址的起始,。

B） TABLE起始地址的一個字表格的長度，這個需要編程者大致估算本表格的預計長度,，假設計劃放入數據9個,；第二個字是描述表格已經存放的數量；第三個字才是表格存放的一個數據值,。

如果連續存放數據,，那么，不需要很長時間,，表格就會馬上存放滿了,，這顯然不是我們想要看到的局面。清空表格的方法應該會有幾種方式,，方法自己想,，很方便的，這里先買一個關子,，程序在下面,。

程序：

1）  創建一個空項目，315-2pn/dp（步驟不具體描述）,。

2）  創建一個數據塊DB1,，并創建需要的數據地址、數據類型與指令*,。因?yàn)镕C84指令一個word是表格長度,，創建時直接賦值部分長度：

3）  編輯將輸入IW0的一個字信息輸入表格程序：

4）  啟動模擬仿真，驗證程序運行：將I0.0信息存放到一條信息DB1.DBW4中,，將輸入I0.0 = 1,，這時,，DB1.DBW2 = 1（表格有一個數據輸入） ，DB1.DBW4 = 256（高位低字方式排序）

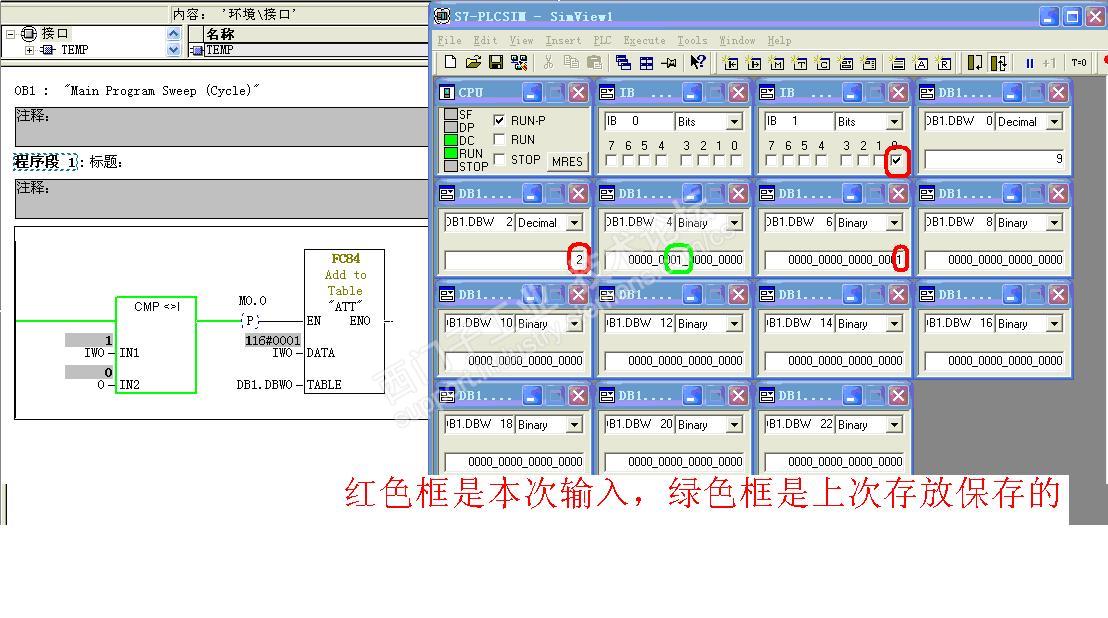

5）  再將I1.0 = 1輸入到表格,，運行結果：

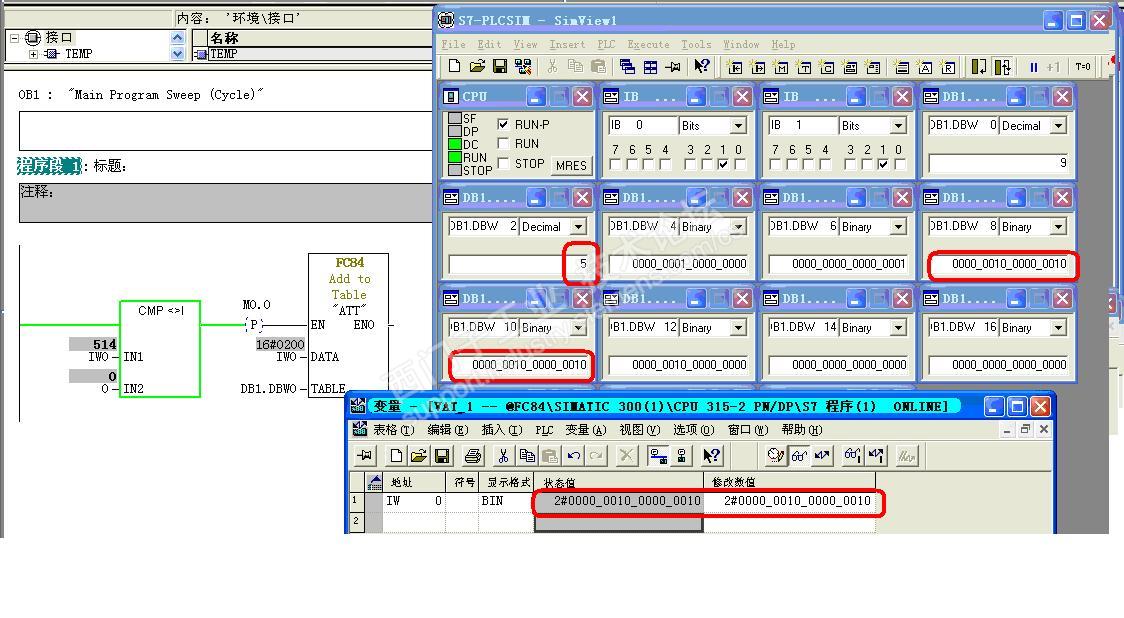

6）  如果,，在一個周期中有2個輸入的狀態，結果：因?yàn)樵谘刂噶钕乱粋€(gè)周期需要有2個輸入地址,，創建一個變量表,，試著將I0.1/I1.1同時寫入。一時手抖變量表鼠標點擊了2次,，存放數據變?yōu)榈?個數據了,。

數據能夠“記錄”。

7）  清空表格的方式：

8）  如何區分2個及以上的輸入在同一個周期中的先后順序,？雖然這個概率在實際應用中并不多見,。圖示是仿真的周期時間，實際運行應用程序時會有差異：

    這個問題需要一定的空間討論了,，因?yàn)?，plc的掃描周期是自左到右，自上而下進行的,，在同一個周期內還需要看具體程序段落中IW0的調用程序位置情況,，我想只能用外部中斷事件來單獨處理該模式下的狀態記錄了，但300,、400plc沒有現成的外部沿輸入中斷組織塊,，可以考慮在循環中斷組織塊中定義？假設定義循環中斷組織塊OB35為1mS,，那么,，把上述程序放到OB35組織塊中編寫，即每1mS時間內撲捉一次外部輸入狀態,，一旦有狀態改變就記錄,，程序就不列舉、了,。
