西門子1200寬溫型擴展模塊6AG12231PL324XB0

6AG1223-1PL32-4XB0 SIPLUS S7-1200 SM 1223 16數字輸入/16數字輸出繼電器 對于中等負載 帶防腐蝕涂層 根據 6ES7223-1PL32-0XB0 . 數字輸入/數字輸出 16數字輸入/16 數字輸出,， 16DI 24V DC，灌電流/拉電流,， 16 數字輸出,，繼電器 2A

SIEMENS西門子

*,，質量保證，保修一年

專業銷售及維修西門子各類工控自動化配件;

：S7-200CN,、S7-200SMART,、S7-300、S7-400,、 S7-1200,、S7-1500、ET200,、LOGO邏西門子可編程控制器輯控制模塊

西門子HMI人機界面：觸摸屏

西門子變頻器：MM420,、MM430、MM440,、G110,、G120、6SE70

西門子工業以太網：通訊網卡,、通訊電纜,、通訊接頭、總線連接器 工控機,、交換機,、自動化軟件等系型號齊全，快速報價,，買我們的產品無憂所值,，我們的產品都承諾質保一年，讓您買的省心舒心,，用的放心,！

在很多設備工藝要求里都需要旋轉軸在一開始以速度模式運行，停下來的時候要停止到固定的位置（比較典型的案例就是摩擦焊）,，V90目前是西門子性價比比較高的一款產品,，那么利用這款產品是否能夠達到速度模式切換位置模式的要求呢？下面做了一個模擬實驗,，一起來驗證一下,。

CPU：CPU1512C-1PN

驅動：V90 6SL3210-5FE11-0UF0 V1.3

建立軸工藝對象：這里需要值得注意的一點就是我們要把啟用模數勾選上，以便位置模式定位的時候用,。

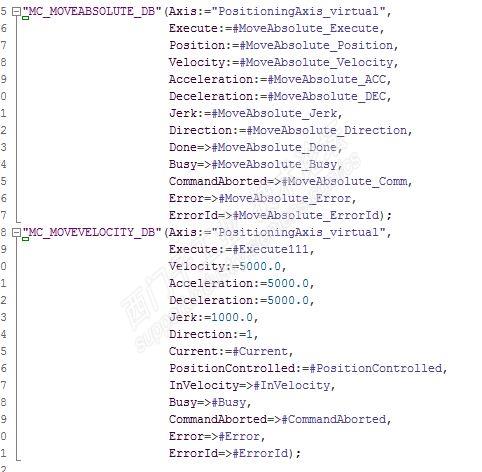

組態完成后,，我們利用運動控制指令中的MC_MoveAbsolute 和指令MC_Velocity：

先以速度模式啟動MC_Velocity，在速度模式運行過程中,，直接切換到定位模式MC_MoveAbsolute ,，在這里就看到了之前我們?yōu)槭裁匆演S設置為模態軸的原因了。

TRACE：

請注意：以上實驗結果來源與博途V15仿真,，如果大家在實際工作環境可能存在差別,。

可以看出,，速度模式下可以不停止直接平滑過度到位置模式定位。按照這個思路,，此方案也可以直接應用到S120,。
