工程項目中傳感器偏差的一種調校方法

   前一段時間,，發了一篇由工作過程遇到經常性的設備系統中傳感器偏差值的調校過程的帖子,，那篇貼子旨在說明傳感器的應用一般需要通過調校過程才能夠被正確應用，帖子發出后,，有不少網友提出了寶貴的建議,，說實在網友的方法我這個設備上也有應用過，正因為考慮到可能會造成操作員的誤設置,，影響到設備的安全運行,，這些功能后還是放棄了應用。

   熱心網友的建議,，反倒給我提供了一次思考的機會,。這次把這個思路寫出來供大家參考。這個思路的概況是判斷設備系統在原位,、（如,、無壓力等狀態）原值時，讀出檢測傳感器的“差值”,，這個“差值”如何通過控制程序來消除,？回答當然是可以的,，這次用 “按鈕”的組合方法來消除。對,，沒有錯通過按鈕的組合置位消除傳感器偏差值的條件,。

舉例說明過程：以300的程序舉例。

假設,，有一個存在偏差值的傳感器（這個必須確認確實存在的偏差值）,，為避免觸摸屏修改的誤操作，考慮用幾個按鈕的組合（這個是我經常使用的伎倆,，組合按鈕的應用是為了防止單個按鈕操作上的誤動作）,，這些按鈕調用是一些看似平時毫不相干的操作臺上的按鈕，我人為的編程,、定義而已,，來建立這個調校功能。

程序例子：因為是模擬仿真,，傳感器的輸入PIW256用MW1000地址區替代輸入傳感器。

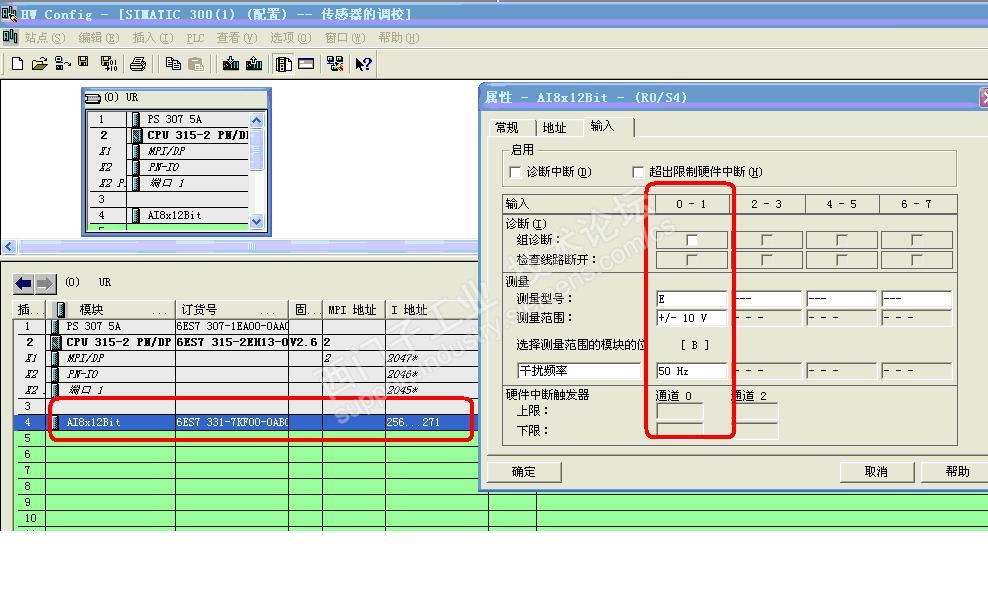

創建一個控制系統,，模擬一個模擬量輸入模塊,，將0~1通道設置為電壓輸入±10V，編譯,、保存項目到cpu,，這僅僅是一個創建項目的例子在此沒有實際含義。

假設,，一個通道的模擬量輸入傳感器存在一個負的數據-10的偏差,，圖示：

MW100= -10，一般我在調校指令上IN2寫入正+10的數實現調校,。

按鈕調校方法：

1）將原程序調校的ADD_I指令加數IN2（常數）修改為變量地址,，方便數據的修改，如改為MW200,。

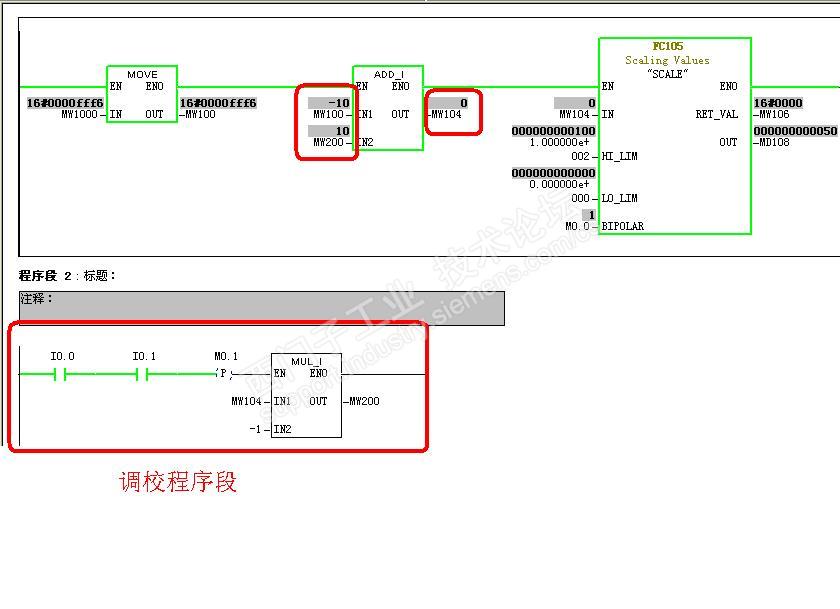

2）設置定義2個操作臺上的任意2個按鈕（注意與實際操作不能夠有關聯的功能按鈕,，建議是2個毫無關聯性質的按鈕），假設是I0.0和I0.1,，圖示：

添加網絡段2程序后,，當發現傳感器存在偏差值數據-10時，按下2個操作臺上的按鈕,，數據可以被修正到0值,。如果傳感器偏差為正值，程序仍然適用,。

   這個方法旨在用觸摸屏用戶權限失效時（權限有時候是一種公開的秘密,，“任意”設置涉及到設備參數的安全問題）,，對一些牽涉到安全問題的重要設備上傳感器的修正方法，我目前還是傾向于直接在程序上修改的方法,。當然我這個僅僅是一種思路,，其它類似的方法也可以做此類似的控制程序。

   關于按鈕組合的應用,，我在其它項目中也時有應用,，此方法相對能夠在輸入數據方式不具備的客觀條件下建立一些功能，此方法需要在工程完工后做一些操作文檔的檔案,，防止由于時間延長忘記了的操作記錄依據,。
