西門子的開放性讓使用者可以根據實際需求“為所欲為”,，很多功能既可通過操作面板或ISO程序代碼實現，也可以通過變量編程實現,；但是西門子變量相對比較復雜,，很多網友常常為之不知所措，借助于SinuTrain能幫助迅速搞清楚變量的物理含義：

西門子變量在系統中一般“結構”數據類型,，以矩陣形式保存,，即每個單元為一個“結構”數據，每一類數據為一個矩陣（數據塊）,，內容太多,，這里就不贅述。

借助于SinuTrain,，可以測試各種變量,，簡單數據類型（字節、十進制,、字,、雙字等）可以在“NC/PLC變量”中顯示，復雜數據類型可以借助于各個功能區。

簡單數據類型,，例如：

$AA_IM[x]：當前機床坐標系坐標,，x：軸符

$AA_IW[x]：當前工件坐標系坐標，x：軸符

$AA_MM[x]：鎖存的探頭觸發信號位置機床坐標,，x：軸符

當前工件坐標

當前機床坐標

“NC/PLC變量”中顯示

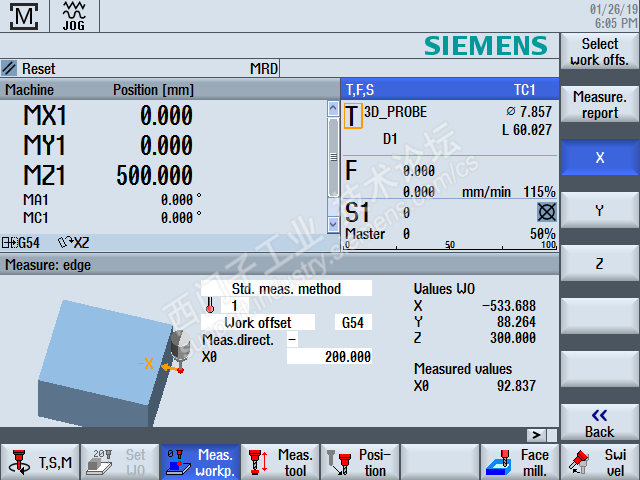

執行一個工件測量

測量后觸發點的坐標顯示：

復雜數據類型

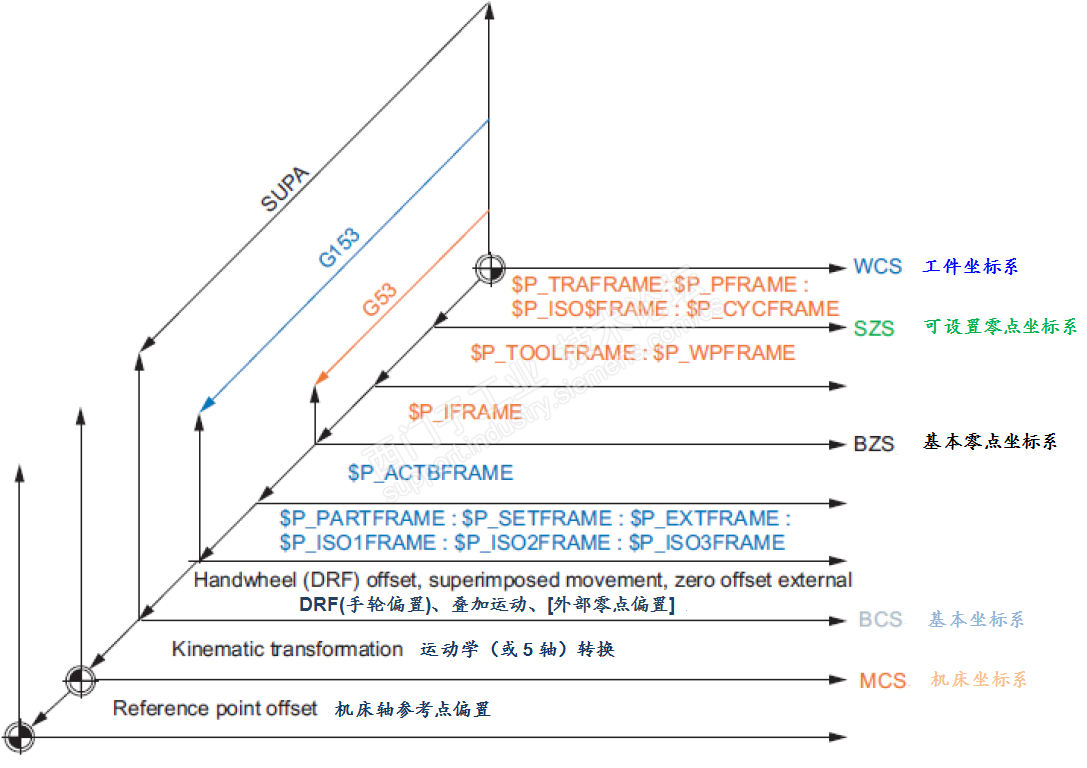

這里以框架為例,，西門子用框架表示坐標系，框架變量為復雜數據類型

在“NC/PLC變量”中無法顯示,，可以借助于工件偏置表顯示,，例如，可編程框架保存在系統變量$P_PFRAME中,，在工件偏置表中沒有顯示,，可以通過將可編程框架賦值給通道基本框架來顯示，例如：

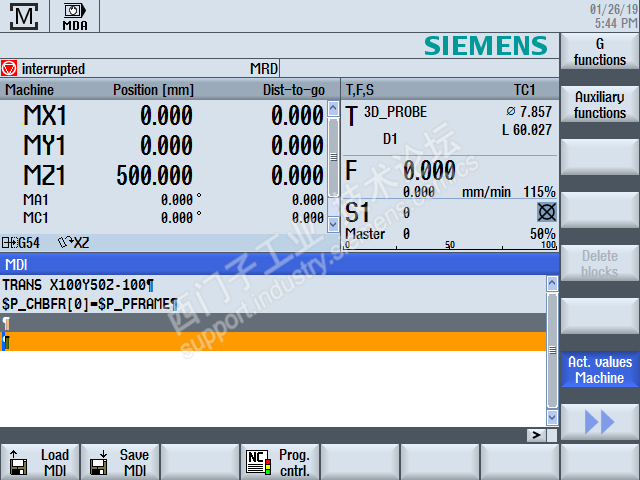

在MDA執行

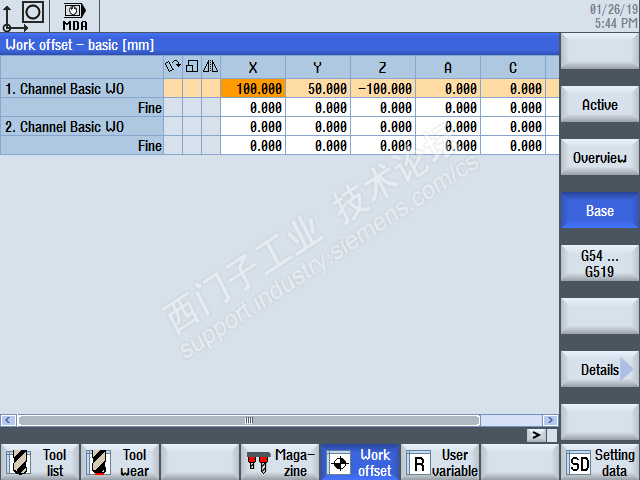

在Channel Basic WO中顯示為：

另外,，對于“字符串”型變量,，可以借助于GUD中的“字符串”型變量顯示，例如：

$TC_TP2[y]中為刀具識別符,，y：刀具號,，在此以刀具表中1號刀為例

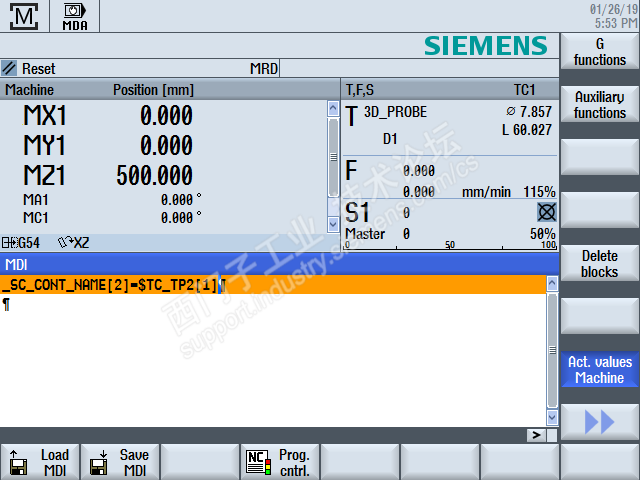

在MDA執行

借助于SGUD中的“字符串”類型變量‘_SC_CONT_NAME[2]’顯示為例
