大型流水線往往是由很多功能重復的小單元組成,，比如大型物流中心的輸送系統是由成百上千的各類輸送機按照實際規劃布局組合而成,；每一種類型的單元設備包含十幾種以上的報警；因此在HMI組態報警時往往是至少有幾千條報警甚至更多,。

數量如此龐大的報警信息,，如果一條一條錄入，耗費大量時間,，且由于操作疲勞容易出錯,；即便是可以使用導入導出功能在excel中復制、粘貼,、替換,，其工作量同樣巨大,。

有沒有更加高效的方式，實現一鍵生成報警列表呢,？自動化人自然要搞自動化,，VBA可以幫助我們實現如此功能-HMI報警編輯助手，如下：

每一條報警信息無非是由有限的幾個組成部分：設備編號（即報警設備位置）,、報警提示文本,、觸發變量、觸發位……

我們要做的就是按照特定規則實現以上幾個組成部分的有效“組合”,，組合成一條可以導入到HMI中的excel文件里的一行文本,。

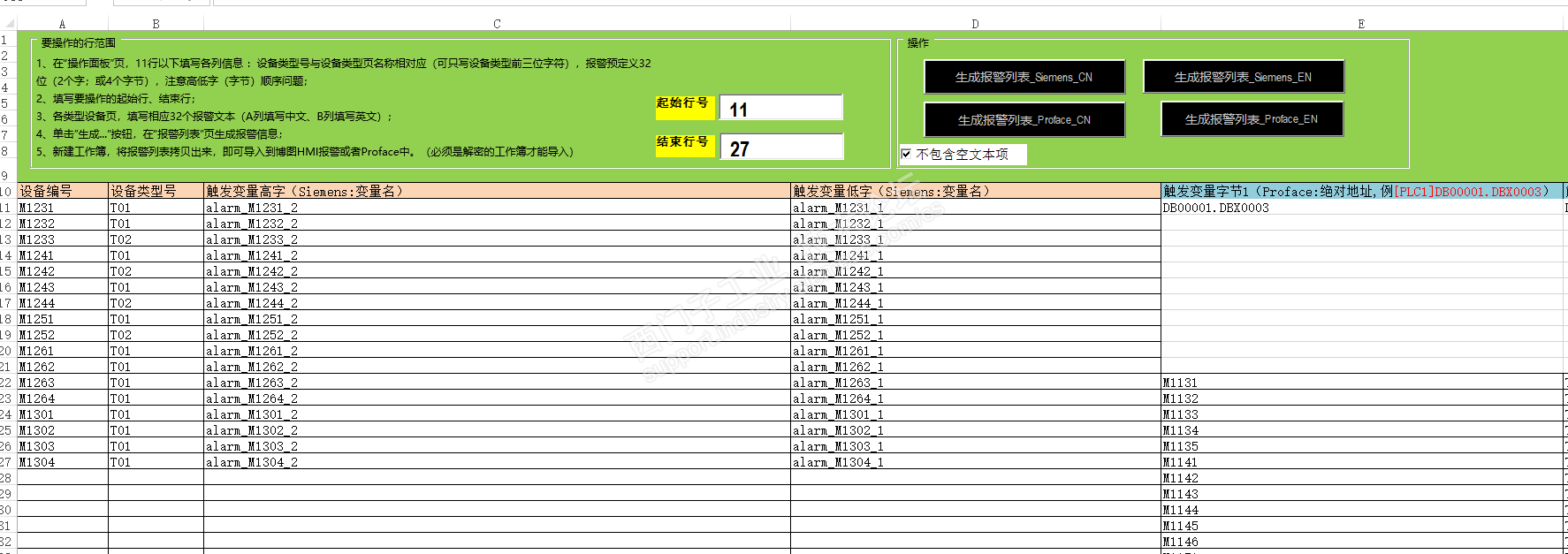

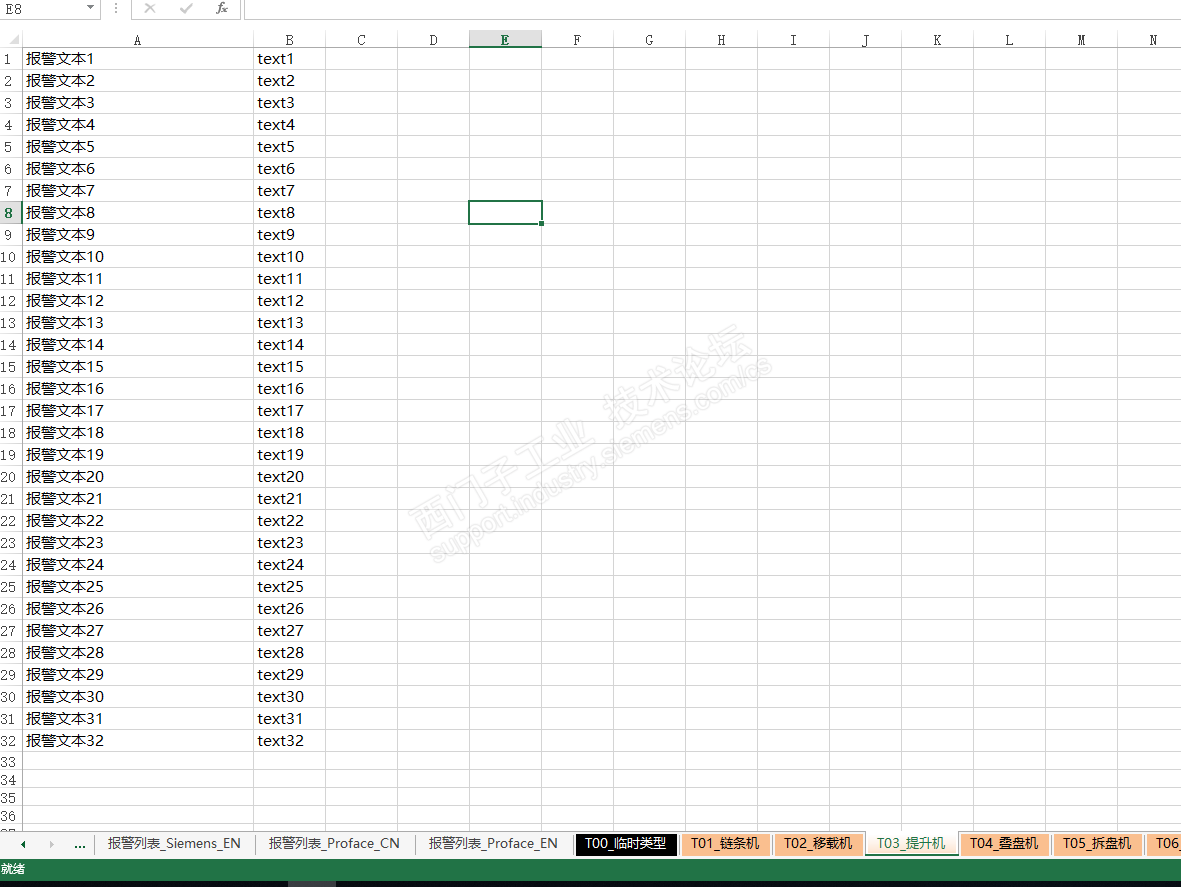

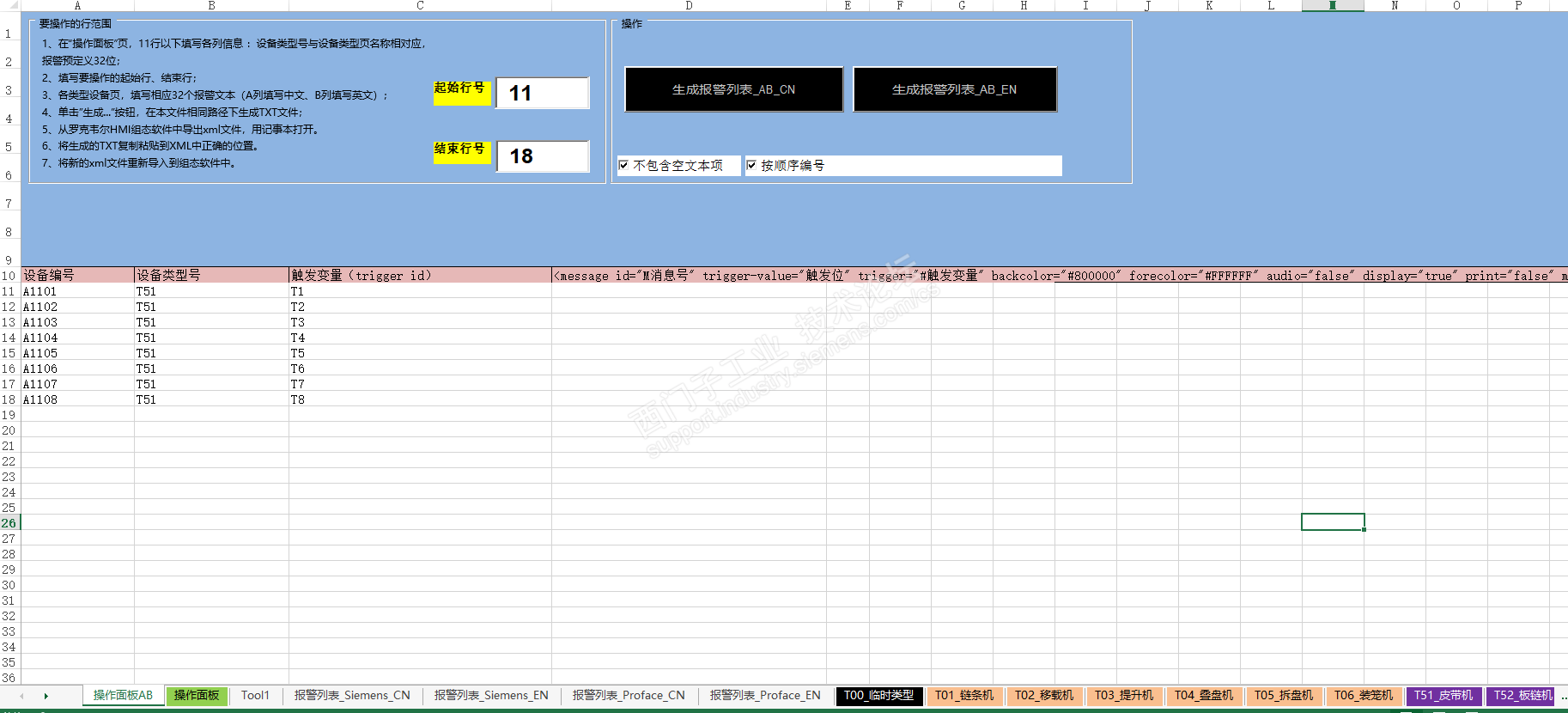

以下展示操作：一張圖片是預定義32個報警文本，第二張圖片是操作面板,，第三張是執行結果-是不是眼熟,？沒錯，可以直接導入到HMI報警組態中,。目前已經支持西門子plc+西門子HMI,、西門子plc+普洛菲斯HMI、羅克韋爾plc+羅克韋爾HMI,。
