西門子CPU模塊代理商

閱讀：558 發布時間：2022-8-31

S7 入門級控制器,，帶基本擴展選件
可通過以下方式擴展：

1 個信號板 (SB)、電池板 (BB) 或通信板 (CB)
2 個信號模塊 (SM)
多達 3 個通信模塊 (CM)

設計

緊湊型 CPU 1212C 具有：

3 種設備類型,，帶不同的電源和控制電壓,。
集成電源，可作為寬范圍交流或直流電源（85 ... 264 V AC 或 24 V DC）
集成 24 V 編碼器/負載電流源：
用于直接連接傳感器和編碼器,。300 mA 輸出電流,，也可用作負載電源。
8 點集成 24 V DC 數字量輸入（漏電流/源電流（IEC 1 型漏電流））
6 點集成數字量輸出,，24 V DC 或繼電器
2 點集成模擬量輸入 0 ... 10 V
2 點脈沖輸出 (PTO),，頻率最高 100 kHz。
脈寬調制輸出 (PWM),，頻率最高 100 kHz,。
集成以太網接口 (TCP/IP native、ISO-on-TCP)
4 個快速計數器（3 個最大頻率為 100 kHz,；1 個最大頻率為 30 kHz）,，帶可參數化的使能和復位輸入，可以同時用作帶 2 點單獨輸入的加/減計數器,，或用于連接增量型編碼器
通過附加通信接口擴展,，例如，RS485 或 RS232
通過信號板使用模擬或數字信號直接在 CPU 上擴展（保持 CPU 安裝尺寸）
通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展,。
可選存儲器擴展（SIMATIC 存儲卡）,。
PID 控制器，具有自動調諧功能,。
集成實時時鐘,。
中斷輸入：
對過程信號的上升沿或下降沿作出極速響應。
所有模塊上均為可拆卸的端子,。
仿真器（可選）：
用于仿真集成輸入和測試用戶程序,。

設備型號
選項	電源電壓	數字量輸入的輸入電壓	數字量輸出的輸出電壓	輸出電流
DC/DC/DC	24 V DC	24 V DC	24 V DC	0.5 A，晶體管
DC/DC/繼電器	24 V DC	24 V DC	5 … 30 V DC / 5 … 250 V AC	2 A,； 30 W DC / 200 W AC
AC/DC/繼電器	85 … 264 V AC	24 V DC	5 … 30 V DC / 5 … 250 V AC	2 A,； 30 W DC / 200 W AC

功能

豐富的指令集:
運算種類眾多，便于編程：

基本運算,，如二進制邏輯運算,、結果分配、保存,、計數,、創建時間、加載,、傳輸,、比較、移動,、旋轉,、創建補數、調用子程序（帶有局部變量）
集成通訊命令（例如,，USS 協議,、Modbus RTU、S7 通訊“T-Send/T-Receive"（T 發送/T 接收）或自由端口模式 (Freeport)）
使用簡便的功能,，如脈沖寬度調制,、脈沖序列功能,、運算功能、浮點運算功能,、PID 閉環控制,、跳轉功能、環路功能和代碼轉換
數學函數,，例如 SIN,、COS、TAN,、LN,、EXP

計數:
用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域
中斷處理：

邊緣觸發中斷（通過中斷輸入上過程信號的上升沿或下降沿激活）支持對過程事件的快速響應。
時間觸發中斷,。
可以在達到設定值或計數方向改變時觸發計數器中斷,。
通訊中斷允許與外圍設備（如打印機或條形碼閱讀器）快速、簡單地交換信息

口令保護
測試和診斷功能：
易于使用的功能支持測試和診斷,，例如,，在線/離線診斷
在測試和診斷過程中“強制"輸入和輸出：
可以獨立于循環設置輸入和輸出，因此,，可以永設置輸入和輸出,，例如，用于測試用戶程序
按照 PLCopen 對簡單運動進行的運動控制

憑其擴展的環境條件,，SIMATIC S7-1500 幾乎可用于任何地方,。許多控制器可以在 -25°C 至 + +60°C 的溫度范圍內運行，安裝海拔高達 5000 m,。除此以外,，還提供了各種各樣的 SIPLUS 控制器。

SIMATIC S7-1500

模塊化,、可擴展通用系統,，防護等級 IP20
離散自動化中各種自動化應用的系統解決方案
性能高，可用性出色
可通過 TIA Portal 平臺中的 STEP 7 Professional V12 及以上版本進行組態

性能

提高性能

高速指令執行:
語言擴展
新數據類型
更快速的背板總線
經過優化的代碼生成

功能強大的通信：

以 PROFINET IO（雙端口交換機）作為標準接口,；
從 CPU 1515-2 PN 開始支持,，以一個或多個額外的集成 PROFINET 接口作為智能設備，用于網絡隔離或用于連接更多的 PROFINET 設備或高速通信設備
OPC UA 服務器（數據訪問）和客戶機作為運行時選件,，可輕易將 SIMATIC S7-1500 連接至非西門子設備/系統
可針對總線系統和點到點連接,，通過通信模塊進行擴展

集成技術

無需附加模塊就可集成運動控制功能：

通過標準化的塊 (PLCopen) 來連接模擬驅動和 PROFIdrive 驅動
運動控制功能支持速度控制軸、定位軸,、相對同步操作（在沒有位置同步規范的條件下實現同步）以及外部編碼器,、輸出凸輪和探頭。
CPU 技術中還集成了諸如絕對同步操作（利用位置同步規范進行同步）凸輪和和用于控制運動系統等擴展的運動控制功能,。

全面跟蹤功能,，用于所有 CPU 變量,，以進行實時診斷和間歇錯誤檢測；
擁有高效調試和快速優化驅動和控制裝置
廣泛的控制功能：
例如,，可輕松組態的塊可進行控制參數的自動優化以實現最控制質量
通過提供的工藝模塊獲得附加功能：
例如,，高速計數、位置檢測或高達 1 MHz 信號的測量

集成安全功能

保證人身安全和機器安全 – 在集成成套系統平臺內
故障安全 SIMATIC S7-1500(T)F 控制器可在同一控制器上處理標準程序和安全程序,。
故障安全用戶程序和標準用戶程序是在 TIA Portal 中使用相同編輯器創建的；因此,，可以像在標準用戶程序中分析標準數據那樣來分析故障安全數據,。由于這種軟件集成，故障安全應用也可利用 SIMATIC 的系統有點和全面功能,。

冗余系統

CPU 1513R-1 PN,、CPU 1515R-2 PN

CPU 1517H-3 PN/FO

冗余 S7-1500R/H CPU 適用于需要 PLC 具有極可用性的應用。

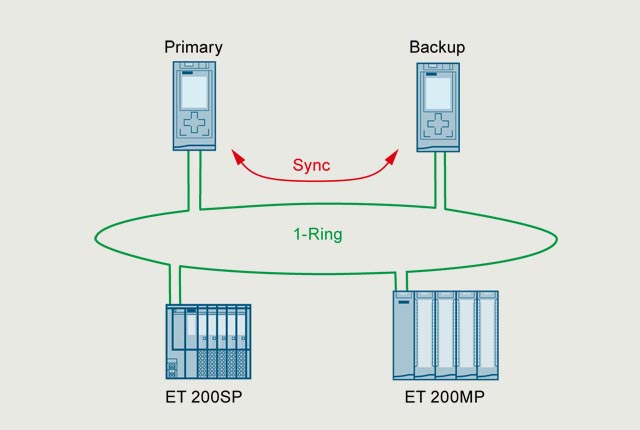

兩個 CPU 通過一個 PROFINET IO 環網與 I/O 站相連,。通過該環網或通過適用于 S7-1500H 的單獨 FOC 同步電纜實現 S7-1500R 的同步,。萬一 CPU 出現故障，后備 CPU 自動承擔過程的控制,。數據不會丟失,，該過程可迅速繼續進行。PROFINET IO 環網確?，F(xiàn)場總線發生中斷時,，所有節點都保持可訪問狀態。
組態方式與標準 CPU 相同,。TIA Portal 和冗余 CPU 處理程序與數據的同步,。用戶不會有任何額外開銷。

SIMATIC S7-1500R 操作模式

SIMATIC S7-1500H 操作模式

集成安全功能

通過密碼進行專有技術保護,，防止未經許可證讀取和修改程序塊
通過復制保護來提高保護程度,，防止未經許可證而復制程序塊：
通過復制保護，可將 SIMATIC 存儲卡上的程序塊與其序列號綁定,，以便只有在將組態的存儲卡插到 CPU 中時,，該程序塊才可運行。
具有四個不同授權級別的權限：
可向各個用戶組分配不同訪問權限,。通過新的保護級別 4,，還可以限制與 HMI 設備之間的通信。
改進了操作保護：
控制器將會檢測到組態數據的更改或未許可證傳輸,。
用于以太網通信處理器 (CP 1543-1)：

通過防火墻提供附加訪問保護
建立安全 VPN 連接

設計與操作

配備顯示器的 CPU,，可顯示純文本信息（因特網上的顯示仿真工具）：

可顯示所有連接模塊的訂貨號、固件版本和序列號信息
直接在現場設置 CPU 的 IP 地址以及進行其它網絡設置,，無需使用編程器
直接以普通文本形式顯示錯誤消息,，可縮短停機時間

所有模塊采用統一的前連接器,，并具有用于靈活形成電位組的集成電壓橋接件，從而簡化了庫存,，減少了布線
S7-1500 DIN 導軌上集成有頂帽 DIN 導軌：
快速,、方便地安裝小型斷路器、繼電器等附加組件
通過信號模塊進行集中擴展：
可根據任何應用的要求進行靈活調整
數字量信號模塊的系統電纜連接：
可快速,、清晰地進行安排,，以連接至現場的傳感器和執行器并在控制柜中進行簡便接線
電源：
