產品特點:
GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車供電系列由牽收引滑車,、電纜滑車,、終端滑車三部分組成，牽引滑車跟隨移動機械導纜（牽引）裝置,，每個移動機械配1個,，隨移動機械往返運行。中間電纜滑車將電纜懸掛在工字鋼軌道范圍內隨牽引滑車移動,，兩端并裝有緩沖撞頭,，滑車視移動長度不同而定數(shù)量。
產品簡介
詳細介紹
GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車

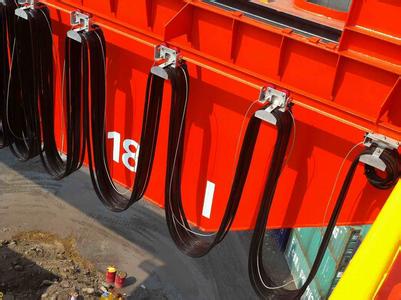

GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車供電系列由牽收引滑車,、電纜滑車,、終端滑車三部分組成，牽引滑車跟隨移動機械導纜（牽引）裝置,，每個移動機械配1個,，隨移動機械往返運行。中間電纜滑車將電纜懸掛在工字鋼軌道范圍內隨牽引滑車移動,，兩端并裝有緩沖撞頭,，滑車視移動長度不同而定數(shù)量。終端滑車固定在工字鋼導軌末端,，一般每個移動機械設置1個,。首端為電纜牽引車，終端為固定掛線架,，中間為電纜滑車,，該系列滑車分Ⅰ、Ⅱ,、Ⅲ,、Ⅳ、Ⅴ五種型號,。
GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車
安裝操作說明
1,、固定掛線架安裝好后,，后邊應掛一擋板,。
2、調整牽引頭,，使小車在整個行程中不碰牽引孔的上下邊緣為好,。
3,、電纜長度為起重機跨度的1.2倍加8米。
4,、調整牽引鋼絲繩,，使其長度小于同節(jié)電纜長度，運行時由牽引鋼絲繩受力,。
5,、當電纜直徑不等時，電纜夾間應墊以軟橡皮,， 使其外徑基本相同,，以便將電纜夾緊。
6,、布電纜時,，應考慮兩面電纜托板受力均衡。
7,、當電纜滑車為二層,，三層時，要求相同,。
8,、滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時,，把墊圈放在固定板的內側,，以調整軌距的寬窄，出廠時按導軌為I 100*68*4.5,、I 120*74*5,、I140*80*5、I 160*88*6制造,。非標滑車按圖紙加工制作,。
| 工字鋼電纜滑車一般配置圖 |
| GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車 |
| 型號 | A | a | B | I | L | l | R | 重量kg |
| GHC-Ⅰ10# | 170 | 120 | 195 | 120 | 160 | 120 | 50 | 2.20 |
| GHC-Ⅱ10# | 240 | 135 | 245 | 120 | 220 | 135 | 60 | 5.88 |
| GHC-Ⅲ10# | 240 | 135 | 285 | 130 | 260 | 180 | 80 | 7.09 |
| GHC-Ⅳ10# | 320 | 200 | 315 | 130 | 300 | 200 | 95 | 7.33 |
| GHC-Ⅴ10# | 420 | 200 | 350 | 150 | 360 | 260 |
