GHD-Ⅰ,，GHD-Ⅱ，GHD-Ⅲ,，GHD-Ⅳ,，GHD-Ⅴ 工字鋼滑車
GHD-Ⅰ，GHD-Ⅱ,，GHD-Ⅲ,，GHD-Ⅳ，GHD-Ⅴ 工字鋼滑車
工字鋼滑車 IH型系列工字鋼滑車裝置用于移動供電機械在移動中電纜的懸吊與移動,，已廣泛應用于各類起重機械中,。該裝置具有結構堅固。移動靈活,。安全可靠等優點,。 IH型滑車由牽收引滑車、電纜滑車,、終端滑車三部分組成,，牽引滑車跟隨移動機械導纜（牽引）裝置,，每個移動機械配1個，隨移動機械往返運行,。中間電纜滑車將電纜懸掛在工字鋼軌道范圍內隨牽引滑車移動,，兩端并裝有緩沖撞頭，滑車視移動長度不同而定數量,。終端滑車固定在工字鋼導軌末端,，一般每個移動機械設置1個。 該系列滑車分Ⅰ,、Ⅱ,、Ⅲ、Ⅳ,、Ⅴ五種型號,，如用戶采用12號、14號或更大號數工字鋼,，可在訂貨時注明,，本廠可成套供貨。
GHD-Ⅰ,，GHD-Ⅱ,，GHD-Ⅲ，GHD-Ⅳ,，GHD-Ⅴ 工字鋼滑車
| 型號 | A | a | B | H | L | I | R | 重量kg |
| GHD-Ⅰ | 170 | 72 | 195 | 110 | 145 | 110 | 50 | 2.84 |
| GHD-Ⅱ | 240 | 135 | 245 | 120 | 220 | 135 | 60 | 5.88 |
| GHD-Ⅲ | 240 | 135 | 285 | 130 | 260 | 180 | 80 | 7.09 |
| GHD-Ⅳ | 320 | 200 | 315 | 130 | 300 | 200 | 95 | 7.33 |
| GHD-Ⅴ | 420 | 200 | 350 | 150 | 360 | 260 | 120 | 8.35 |
| 型號 | A | a | B | H | L | I | R | D | d | 重量kg |
| GHD-Ⅰ | 170 | 72 | 195 | 110 | 145 | 110 | 50 | 44 | 74 | 3.28 |
| GHD-Ⅱ | 240 | 135 | 245 | 120 | 220 | 135 | 60 | 50 | 80 | 6.89 |
| GHD-Ⅲ | 240 | 135 | 285 | 130 | 260 | 180 | 80 | 85 | 100 | 7.09 |
| GHD-Ⅳ | 320 | 200 | 315 | 130 | 300 | 200 | 95 | 85 | 100 | 7.33 |
| GHD-Ⅴ | 420 | 200 | 350 | 150 | 360 | 260 | 120 | 85 | 100 | 8.35 |
| 型號 | A | H | L | I | R | E1 | E2 | F | Ф | 重量kg |
| GHZ-1 | 95 | 80 | 145 | 110 | 50 | 14 | 40 | 40 | 11 | 0.94 |
| 型號 | A | H | L | I | R | e | a | E | 重量kg |
| GHD-Ⅱ | 240 | 76 | 220 | 135 | 60 | 182 | 135 | 28 | 3.1 |
| GHD-Ⅲ | 240 | 88 | 260 | 180 | 80 | 182 | 135 | 28 | 4.05 |
| GHD-Ⅳ | 320 | 92 | 300 | 200 | 95 | 254 | 200 | 36 | 4.17 |
| GHD-Ⅴ | 420 | 112 | 360 | 260 | 120 | 254 | 200 | 36 | 5.44 |
| 二,、C型移動供電電纜滑車 C型軌道多用途滑車裝置簡介 C型軌道多用途滑車裝置是我廠在引進*進技術的同時，根據我國實際使用情況,，研究改進和一種上流行的輕型物料搬運,、懸吊系統。它具有輕便,、緊湊,、安全、可靠等優點,，即能手動也能電動,，可充分減輕工人勞動強度，提高生產與裝配效率,。同時使輸送,、移動、懸吊的物料快速,，準確地到達予定位置,。目前已有C型雙gui懸掛式，C型定柱旋臂式等電動、手動懸吊輸送系統及裝置,。 C型軌道根據需要也可制成彎道,，上下坡道等型式，并能與本廠生產的H型饋電排配套使用,。在有灰塵,，室外、溫差變化懸殊的環境下均能正常工作,，工作環境溫度-30℃～+80℃,。滑車運行速度300m／min,。工具滑車配有環鉸吊環,，能自行調正物料重心，吊環能連接手拉戮環連葫蘆,。平衡吊具、電動吊具,。電纜滑車兩端裝有緩沖觸頭,，起到保護作用。 C型軌道多用途滑車裝置安裝簡易,、迅速,、費用低。并且能與國外進口的同類產品進行可靠的互換,。用戶可根據各種丁礦條件選擇訂貨,，本廠可成套供貨，井提供完善的丁程,、技術備件與現場服務,，同時承接非標準滑車裝置訂貨。 |
| 適用范圍本裝置適用用工礦企業裝配流水線,、車間,、實驗室各種電動、氣動工具的懸吊移動,。（并可配置重物平衡吊具）本裝置適用工礦企業,、倉庫碼頭1000kg以下物料的短距離輸送軌道 |
| 型號 | a | b | c | d | 截面面積F cm2 | 截面模量 cm3 | 重量 kg/m | 定尺長度 m |
| CH-W40 | 40 | 35 | 10 | 3 | 3.49 | 2.76 | 2.7 | 6 |
| CH-W65 | 65 | 60 | 18 | 4 | 7.94 | 10.68 | 6.1 | 6 |
| CH-W80 | 80 | 75 | 22 | 5 | 12.39 | 21.00 | 9.5 | 6 |
| 型號 | A | a | B | b | Ф | 重量kg | 起重量 kg |
| CH-G40 | 74 | 50 | 140 | 110 | 20 | 0.4 | 100 |
| CH-G65 | 114 | 65 | 218 | 162 | 35 | 1.5 | 500 |
| CH-G80 | 145 | 77 | 300 | 225 | 50 | 4.5 | 1000 |
| 型號 | A | B | L | 重量kg |
| CH-DLX40 | 150 | 95 | 160 | 0.95 |
| CH-DLX65 | 240 | 151 | 160 | 4.2 |
| CH-DLX80 | 300 | 180 | 200（120） | 7.5（6.7） |
| 型號 | A | a | B | b | C | L | 重量kg |
| CH-D40 | 200 | 128 | 183 | 92 | 40 | 101 | 1.2 |
| CH-D65 | 260 | 180 | 265 | 123 | 62 | 150 | 3 |
| CH-D80 | 315 | 235 | 270 | 128 | 62 | 180 | 3.5 |
| 型號 | A | D | C | a | E | b | d | F | H | 重量kg |
| CH-Jπ40 | 92 | 76 | 14 | 41 | 46 | 36 | 10 | 19 | 60 | 0.7 |
| CH-Jπ65 | 132 | 110 | 67 | 67 | 74 | 62 | 12 | 26 | 80 | 1.4 |
| CH-Jπ80 | 160 | 134 | 84 | 84 | 94 | 78 | 14 | 33 | 100 | 2.2 |
| 型號 | A | a | c | E | b | F | d | D | H | 重量kg |
| CH-JФ40 | 51.5 | 14 | 41.5 | 86 | 36.5 | 15 | 12 | 27 | 60 | 0.6 |
| CH-JФ65 | 79 | 22 | 67 | 120 | 62 | 18 | 14 | 48 | 80 | 1.3 |
| CH-JФ80 | 100 | 30 | 84 | 147 | 78 | 22 | 18 | 60 | 100 | 2.7 |
| 型號 | A | C | a | E | d | F | H | 重量kg |
| CH-JФ40 | 51.4 | 14 | 41.5 | 46.5 | 36.5 | 27 | 120 | 0.5 |
| CH-JФ65 | 79 | 22 | 67 | 74 | 62 | 48 | 160 | 1.2 |
| CH-JФ80 | 100 | 30 | 84 | 94 | 78 | 60 | 200 | 2.5 |

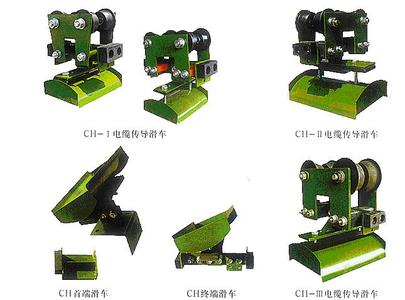

| CH型軌道多用途滑車裝置是引進*進技術開發的一種短距離物料懸吊移動系統。該系統除了廣泛應用于工礦企業裝配流水線的工具懸吊外,，在通用橋式起重機,，門式起重機,集裝箱卸橋等移動供電機械中，電纜的懸吊與移動,，控制箱操縱臺的懸吊與移動越來越多地開始采用CH型多用途滑車裝置,。該裝置在結構、性能、維修,、安裝等方面均鋼絲繩與工字鋼滑車裝置,，避免了纏繞、卡軌,，脫軌等缺陷,。與多種饋電裝置相比較也有許多獨到的*性，如防水,、安全,、可靠。 CH型滑車裝置由牽引滑車,、電纜滑車,、終端裝置三個部份組成，牽引滑車固定于移動機械導纜裝置上,，每個移動機械一個,，隨移動機械往返運行。電纜滑車將電纜懸掛在CH型軌道范圍內隨牽引滑車移動,，兩端并裝有緩沖撞頭,，滑車視移動機械長度不同而定數量。終端裝置固定在導軌末端,，一般每個移動機械設置1,、2個。除了滑車外,，CH型滑車裝置并配有軌道接頭,、軌道支架、 自動停電信號裝置等附件,?；囇b置主要參數如下：工作環境溫度-30℃～+80℃；滑車運行速度300m/min,；滑車zui大承載能力400kg/只,。 |
| 型號 | A | a | B | b | C | L | 重量kg |
| CH-D40 | 200 | 128 | 183 | 92 | 40 | 101 | 1.2 |
| CH-D65 | 260 | 180 | 265 | 123 | 62 | 150 | 3 |
| CH-D80 | 315 | 235 | 270 | 128 | 62 | 180 | 3.5 |
| 型號 | A | a | B | b | C | R |
| CH-D40（） | 200 | 128 | 138 | 92 | 21 | 5、7.5 |
| CH-D65（） | 260 | 180 | 169 | 123 | 21 | 7.5 |
| 型號 | A | a | B | b | C | R |
| CH-D40（） | 200 | 128 | 184 | 92 | 46 | 5,、7.5 |
| CH-D65（） | 260 | 180 | 215 | 123 | 46 | 7.5 |
| 型號 | A | a | B | b | C | D | L | 重量kg |
| CH-DQ40 | 227 | 128 | 183 | 92 | 41 | 44 | 101 | 4.03 |
| CH-DQ65 | 287 | 180 | 275 | 133 | 62 | 44 | 150 | 3.52 |
| CH-DQ80 | 342 | 235 | 285 | 143 | 62 | 44 | 180 | 1.46 |
| 型號 | A | a | B | b | C | L | 重量kg |
| CH-DZ40 | 133 | 65 | 143 | 52 | 41 | 101 | 1.03 |
| CH-DZ65 | 170 | 80 | 227 | 85 | 62 | 150 | 2.19 |
| CH-DZ80 | 198 | 80 | 223 | 91 | 62 | 180 | 2.33
|
