四線法防雷裝置檢測專業設備,，包含三種測量方法：
1：標準四線法：采用傳統的打地樁方式來測量接地電阻,，而且可以用二,、三、四線法測量,，可計算土壤電阻率,。
2：雙鉗法：無須打樁,，快速測量。
3：選擇電極法：對于并行接地線,，在不斷開接地線的情況下,，可準確測量出該接地線的接地電阻。
功能：2,、3,、4極方法測試接地電阻
選擇電極法測試接地電阻
雙鉗法測試接地電阻
土壤電阻率測試功能
電流（有效值）測試功能
特點優點：
儀器抗干擾性能強，儀器具有數字信號處理能力,，遇到干擾大數據不穩定的地方可打開數字濾波器輸入阻抗高,，對于混凝土地面等無法打地樁的地方可直接將鋼釬放在地面，再澆些水來替代或放一大塊濕毛巾,。
越限或不正確測試條件告警
1000個測試存儲量及分析軟件
充電電池電源,，自動關閉功能
二．四線法防雷裝置檢測專業設備技術規格：
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
環境濕渡 | 40%～60% | ＜80% | ---- |
儀表工作電壓 | 9V±0.1V | 9V±1.5V | ---- |
輔助接地電阻值 | ＜100Ω | ＜30kΩ | rC、rP |
干擾電壓 | 無 | ＜20V | ---- |
干擾電流 | 無 | ＜2A | ---- |
測R時電極間距 | a＞5d | a＞5d | ---- |

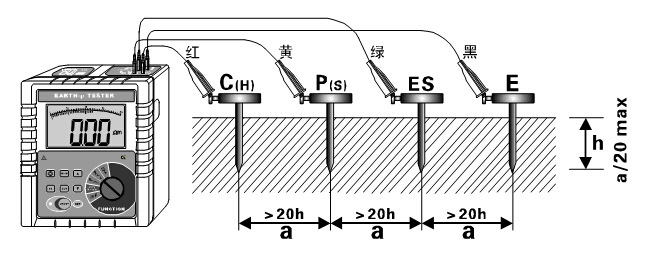

測ρ時電極間距 | a＞20h | a＞20h | ---- |
2．一般規格
功 能 | 二三四線測量接地電阻,、土壤電阻率,；接地電壓、交流電壓測量 |
電 源 | DC 9V (堿性干電池 LR14 1.5V 6節 ,，連續待機300小時) |
量 程 | 接地電阻：0.00Ω～30.00kΩ |
土壤電阻率：0.00Ωm～9000kΩm | |
接地電壓：0V～600V | |
測量方式 | 精密4線,、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法,，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
短路測試電流 | AC 20mA max |
開路測試電壓 | AC 40V max |
測試電壓波形 | 正弦波 |
電極間距范圍 | 可設定1m～100m |
換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
背 光 | 可控白屏背光,，適合昏暗場所使用 |
顯示模式 | 4位超大LCD顯示，白屏背光 |
測量指示 | 測量中LED閃爍,，LCD倒計數,進度棒圖指示 |
LCD尺寸 | 128mm×75mm |
LCD顯示域 | 124mm×67mm |
儀表尺寸 | 高寬厚：215mm×190mm×95mm |
標準測試線 | 4條：紅色20m,，黑色20m,，黃色10m,，綠色10m各1條 |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
輔助接地棒 | 4根：φ10mm×150mm |
測量時間 | 對地電壓：約3次/秒 |
接地電阻,、土壤電阻率：約5秒/次 | |
測量次數 | 5000次以上(短路測試,，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
RS232接口 | 具有RS232接口,，軟件監控,，存儲數據可以上傳電腦，保存打印 |
通 訊 線 | RS232通訊線1條,，長1.5m |
數據存儲 | 300組,，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號,，干擾電壓高于5V時“NOISE”符號指示 |
輔助接地測試 | 具有輔助接地電阻值測試功能,，0.00KΩ～30kΩ(100R+rC<50kΩ,，100R+rP<50kΩ) |
報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
電池電壓 | 當電池電壓降到約7.5V時,，電池電壓低符號“ 顯示,，提醒更換電池 |
功 耗 | 待機: 約20mA(背光關閉) |
開機開背光：約45mA(背光關閉25mA) | |
測量：約100mA(背光關閉) | |
質 量 | 總質量：4.5kg(含包裝) |
儀表：1443g(含電池) | |
測試線：1560g | |
輔助接地棒：935g(4根) | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃,；70%rh以下 |
過載保護 | 測量接地電阻：C(H)-E,、P(S)-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V,、污染等級2),； IEC61010-031； IEC61557-1(接地電阻),； IEC61557-5(土壤電阻率),； JJG 366-2004。 |
3．基準條件下基本誤差及性能指標
測量功能 | 測量范圍 | 精度 | 分辨力 |
接地電阻 (R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤電阻率 (ρ)
| 0.00Ωm～99.99Ωm | 根據R的測量精度而定 (ρ=2πaR a:1 m～100m,； π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
三．裝箱單
儀表 | 1臺 |
儀表箱 | 1個 |
輔助接地棒 | 4根 |
標準測試線 | 4條(紅色20米,；黃色10米；綠色10米,；黑色20米各1條) |
簡易測試線 | 2條(紅色1.6米,；黑色1.6米) |
鋅錳干電池 | 6節(LR14 1.5V) |
監控軟件光盤 | 1份 |
USB通訊線 | 1條 |
用戶手冊/保修卡/合格證 | 1份 |
