數據傳輸分析儀

關鍵特性：

適用于2M電路的開通與維護

具有多種測試接口及雙路2M電路測試功能

bit,、Code,、FAS、CRC多種類型誤碼插入及檢測

大容量鋰電池可以保證無外電時大于8小時的測試工作

大容量的數碼存儲可以存儲大于5000條的記錄

PC可以通過以太網對儀表進行遠程控制

產品概述

在通信網2M電路的開通中,，需要判斷線路的誤碼及告警指標是否符合開通條件,，在故障的定位處理中，需要判斷線路設備是否存在問題,。

精測電子研發的TC10-1560型儀表,，它可以完成從50b/s到2048kb/s速率的誤碼測試，并可進行2M在線監測,，是通信設備日常維護,、檢修、設備開通*的工具,。支持的接口有G.703,、V.24/RS232、V.35,、V.36/RS449,、X.21、EIA-530/530A,。儀表還支持RJ45網絡接口,，支持完整的TCP/IP協議,，可在線升級。它所*的遠程監控功能,，使用戶可以在Windows中文環境下通過軟件很方便地對儀表進行實時監控,。

典型應用

2M電路開通-離線環測

2M電路開通--離線對測

網絡維護—2M在線測試

網絡維護—2M通過測試

電路開通—64K離線環測

電路開通—64K離線對測

網絡維護--V接口測試

電路開通--T1離線對測

電路開通--T1離線環測

信號質量測試—E1/T1脈沖模板測試

了解被占用的通道--語音監聽

測試設備A/D轉換能力--音頻測試

驗證以太網連通性—Ping測試

功能說明

E1接口測試

   缺陷與異常：在線或非在線業務測試，誤碼特性測試

   回路時延：精度可到1us

   倒換時間：從主用通道切換到備用通道所需要的時間

   音頻測試：檢測PCM設備或程控交換機在模擬語音信號與數字信號的轉換中是否有失真等問題

   語音監聽：通道掃描以確定正在使用的64K通道,，監聽線路的忙閑

   脈沖模板：檢測E1信號的波形是否滿足G.703的標準

V系列接口測試

   缺陷與異常：離線業務測試,，誤碼特性測試

64K接口測試

   缺陷與異常：離線業務測試，誤碼特性測試

RJ45接口測試

   判斷網絡連通性

T1接口測試

   脈沖模板：檢測T1信號的波形是否滿足G.703的標準

   缺陷與異常：離線業務測試,，誤碼特性測試

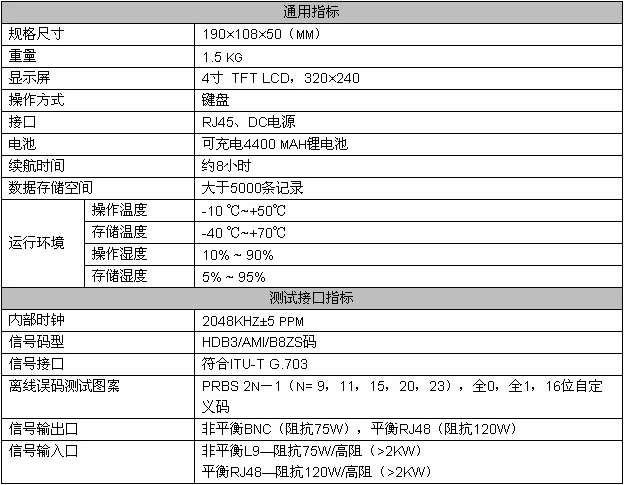

主要指標
