| 參考價 | 面議 |
- 型號 MS*-005
- 品牌 YUKEN/日本油研
- 廠商性質 代理商
- 所在地 蘇州市
更新時間：2020-07-21 17:42:00瀏覽次數：180
聯系我們時請說明是化工儀器網上看到的信息,，謝謝!

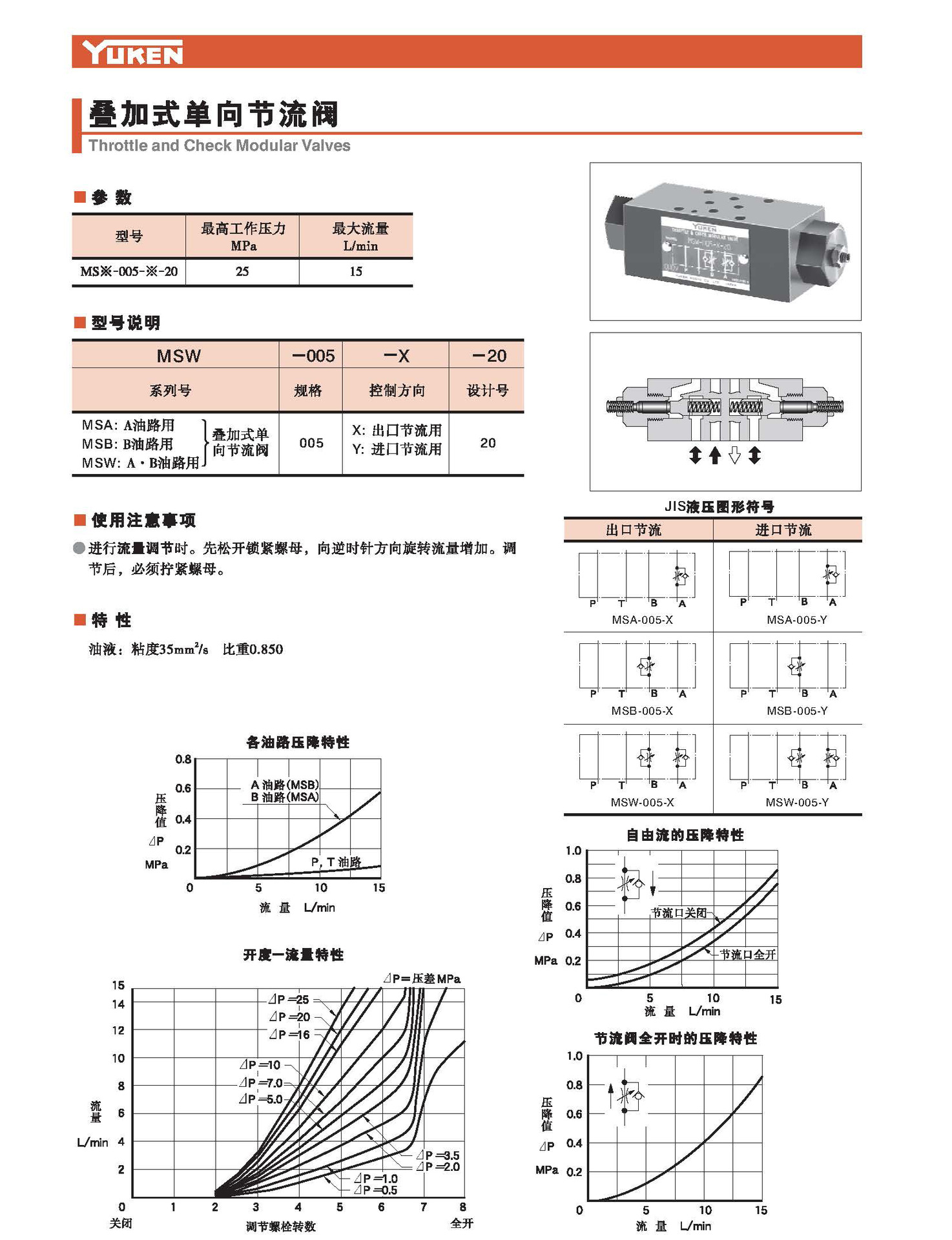

油研YUKEN 005系列疊加閥 疊加式單向節流閥
油研YUKEN 日本油研 中國臺灣油研
005系列疊加閥
疊加式減壓閥
疊加式單向節流閥
Throttle and Check Modular Valves
■參數
型號 | 工作壓力MPa | 大流量L/min |
MS※-005-※-20 | 25 | 15 |
驅動扭矩由驅動軸1通過十字聯軸器2傳遞給星形的液壓缸體轉子3，定于不受其它橫向作用力,。轉于裝在配流軸4上。位于轉子中的徑向布置的柱塞5，通過靜壓平衡的滑靴6緊貼著偏心行程定于7,。柱塞與滑靴球鉸相連，并通過卡簧鎖定,。二個保持環8將滑靴卡在行程定子上,。泵轉動時，它依靠離心力和液壓力壓在定于內表面上,。當轉子轉動時,，由于定于的偏心作用，柱塞將作往復運動，它的行程為定于偏心距的2倍,。定子的偏心距可由泵體上的徑向位置相對的兩個柱塞9,、10來調節。
油液的進出通過泵體和配流軸上的流道,，并由配流軸上吸油日控制,，泵體內產生的液壓力被靜壓平衡的表面所吸收。摩擦副的靜壓平衡采取了過平衡壓力補償方法,，形成了開環控制,。支承驅動軸的軸承只起支承作用，不受其他外力的作用,。
2,、柱塞泵結構特點
（1）該泵的設計結構簡單合理，零件數量少,。
（2）變量行程短泵的變量是在變量柱塞和限位柱塞作用下,，改變定子的偏心距實現的，而定于的好大偏心距為5—9mm（根據排量大小不同）,，變量行程很短,。且變量機構設計為高壓操縱，由控制閥進行控制,。故該泵的響應速度快,。
（3）徑向結構設計克服了如軸向柱塞泵滑靴偏磨的問題。使其抗沖擊能力大幅度提高,。
■使用注意事項
•進行流量調節時,。先松開鎖緊螺母，向逆時針方向旋轉流量增加,。調 節后,，必須擰緊螺母。
油研YUKEN 005系列疊加閥 疊加式單向節流閥
