1784 光纖耦合 VCSEL 激光源,，25 Gbit / s，850nm,，FC/PC

產品規格：

• 中心波長

  850 nm

• 比特率

  25 Gbit/s

• 輸出功率

  0.75 mW

• 帶寬,，小信號

  18 GHz

• 噪聲/紋波 (rms)

  < 2.8 %

• 光纖類型

  50 mm multimode

• 光纖接頭

  FC/PC

• 截止頻率

  10 MHz

• 電源要求

  +/-15 V, 50 mA

• 工作溫度范圍

  10 to 30 :deg;C

• 存儲溫度范圍

  -20 to 30 :deg;C

光纖耦合激光器 概述：

1784 型專為測試和測量 25-Gbit/s 數據通信設備而設計，是一款 850 nm,、25-Gbit/s,、直接調制的多模垂直腔表面發射型激光器 (VCSEL)。

• 測試 25 Gbit/s 數據通信設備的理想來源
• 50 µm 光纖輸出,，使用便捷輕松
• 封裝尺寸小

光纖耦合激光器 特征：

交流耦合輸入和內部偏置電路

對于所需的光功率級別,，可以確定偏置點和輸入信號電壓擺幅。在 1784 前面板設置偏置點,，輸入電壓擺幅應設置用于提供所需的光功率擺幅,。這允許連接到任何高速 50 Ω SMA 兼容信號源，而不需要額外的偏置電路,。

使用 50 μm 輸出光纖連接

VCSEL 輸出耦合到具有微散焦的自聚焦透鏡的內部 50 μm 芯多模光纖中,。這樣便可進行 I 類激光器操作，還可在存在光反饋的情況下降低噪聲,。耦合還將激發內部沒有剝離的包層模式,，因此，如果包層模式不可接受,，則建議使用外部芯軸包裹,。您可以在設備上使用 50 μm 或 62.5 μm 光纖。

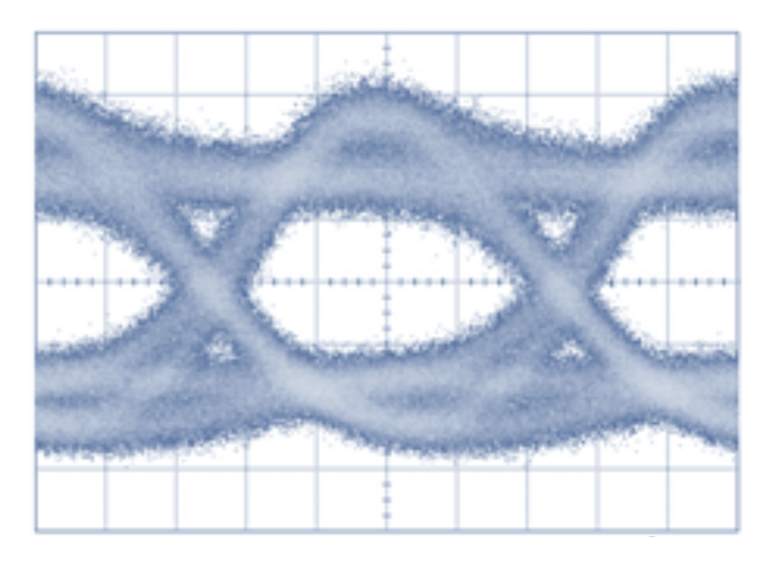

典型眼圖

眼圖是一個很好的系統性能衡量標準,。眼圖的質量將顯示您的信號源是否具有良好的時序,、功率級別、正確的同步和長期可靠性,。如果眼睛的開口較大,，則提供更好的確定性，當采樣數據時,，為 1（眼圖的頂部）或 0（眼圖的底部）,。我們在一段時間內以不同的速度對 VCSEL 進行重復采樣,，以獲得上圖所示的眼圖。通過將 1784 型 VCSEL 與 1484-A-50 型光接收器配對使用,，您可以創建自己的基線眼圖,。利用該基線，您可以在 VCSEL 和光接收器之間插入光學組件,，以測試它們如何對數據傳輸產生影響,。

20 Gbps

高性能微波電路

激光器安裝在高性能微波外殼中，以大限度地減少輸入信號的失真,。在內部提供偏置電流,，而高速輸入連接到交流耦合到激光器的 50 歐姆傳輸線。VCSEL 輸出通過GRIN透鏡耦合到 0.1 m,、50μm 纖芯漸變折射率光纖,，并在內部連接到前面板 FC 接頭。這樣可確保將電輸入信號干凈地傳遞到 VCSEL 芯片,。

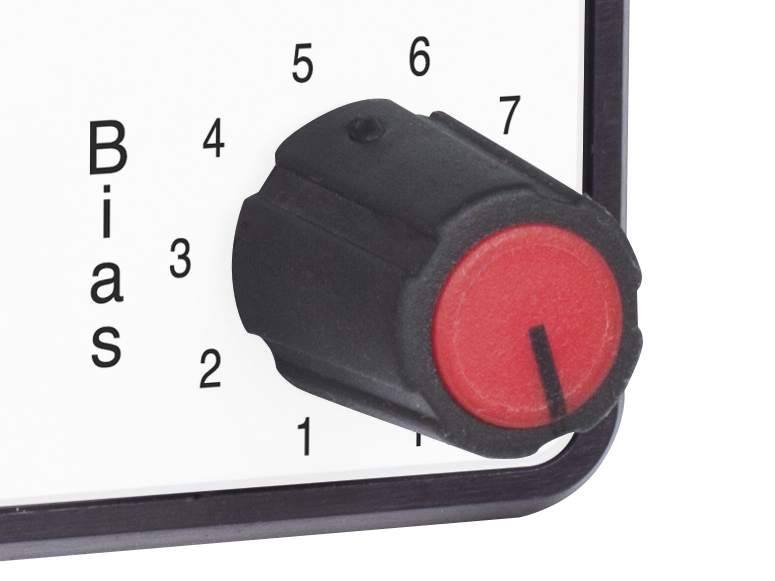

Allows for optimization of the VCSEL bias for different datacom applications.
