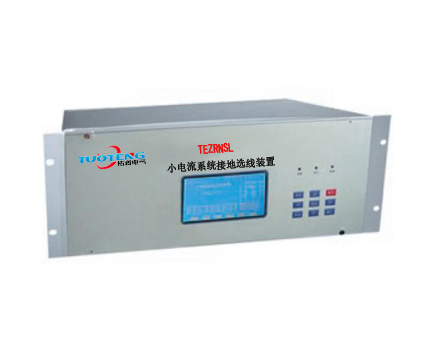

微機小電流系統接地選線裝置

功能配置

▲全新的硬件系統，設計采用雙CPU結構,，程序功能分配更加合理,，運行更加穩定。
▲ 整機為插件結構,，插件方式為后插拔,，維修及更換部件極為方便；強弱電*分離,，抗干擾性能強,。
▲ 嚴格按照繼電保護裝置的要求來設計，制造和檢測,。
▲ 綜合利用暫態過程的小波分析法及穩態過程的諧波分析法輔以多種選線方案,，進一步提高了選線的準確率。
▲ 人機界面非常友好,，采用大屏幕漢字顯示液晶屏,，實時幫助，信息量大,，調試信息豐富,，操作簡單,。
▲ 裝置具備完善的自檢，自復位能力,。
▲ 易于和綜合自動化及遠動裝置接口,。提供RS-232，RS-422或RS-485通訊接口,，內置了2種通訊協議,，并且提供了繼電器節點遠動輸出信號，繼電器節點輸出信號的輸出方式可以在BIN編碼輸出,、BCD編碼輸出方式中任意選擇,。
▲ 本裝置可以儲存20組接地追憶信息，掉電不消失,。
▲ 現場CT變比,、啟動電壓可軟件設定，現場不需調整
▲ 裝置工作電源交直流兩用,。
▲ 接地報警功能,，可設置為延時報警
▲ 跳閘功能，可設置延時跳閘或不跳閘,。
▲ 無需調試,，維護簡便。
HJDNSL 4U 19英寸寬機型外型尺寸及開屏尺寸圖(單位為mm)

裝置的基本原理

我們采用諧波分析法,，結合暫態過程的小波分析法與穩態過程的零序能量法,，采用微機實現智能選線方法。其工作原理如下：

當小電流系統發生單相接地時,，故障線路零序電流為其它非故障線路零序電流之和,，原則上它是這組采樣值中zui大的，但由于CT誤差,、信號干擾以及線路長短差別懸殊,，有可能在排序時排到第二,、第三，但不會超出前三,，這一步為初選，所采用的原理是相對概念(在現行運行方式下,，取前三個zui大的),。第二步，在前三個信號里,，采用相對相位概念即用電流之間的方向或電流與電壓之間的超前與滯后關系,，進一步確定是前三個中的哪一個故障，還是母線故障,，而零序電流二次側幅值可在1～1000mA之間變化,。由于采用雙重判據，而且使用的都是相對原理,，克服了運行方式變化,、接地電阻及線路長短的影響，并且不需整定,。

小波分析法利用接地初始時的一段波形來分析,。每條線路，由于長短不一,，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同,，線路越短，高頻分量越多,。小波分析法提取某一頻率段的諧波分量后,，各支路的零序電流分布也滿足上述結論。而且,，突出的優點是,，這種分析法能克服消弧線圈和CT不平衡的影響，這是因?yàn)?，消弧線圈在暫態過程中還未起作用,，而CT不平衡電流分量已被濾去(選擇頻段時去掉基波分量)。但小波分析法在穩態時要同諧波法和能量法相結合,。整個裝置工作過程如下：

系統無單相接地故障時,，裝置處于監視狀態，液晶屏顯示當前日期與時間,，當PT開口三角輸出零序電壓大于整定值(出廠設置為30V)時,，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波,、排序,、判斷,、經過多次綜合分析后，將接地故障信息(如接地起始時刻,、故障線路號,、故障累計時間等)，送液晶屏顯示,，并將判斷結果送繼電器輸出或串口輸出,。

技術參數

▲ 電壓等級：1～2種
▲ 母線段數：1～4段
▲ 出線數：≤36，每段母線并聯運行出線數不限,，可以任意組合
▲ 接地方式：適用于中性點不接地,、消弧線圈接地或電阻接地系統
▲ 出線方式：電纜或架空線
▲ 零序電流輸入范圍：0～1000mA(大于時，訂貨時須聲明)
▲ 零序電壓輸入范圍：0～120V
▲ 報警輸出觸點容量：AC 250V 2A,； DC 30V 2A
▲ 遠動輸出觸點容量：AC 250V 2A,； DC 30V 2A
▲ 跳閘輸出觸點容量：AC 250V 5A； DC 220V 5A
▲ 額定工作電壓：AC/ DC 220V?20%,； DC110V±20％ (訂貨時聲明)
▲ 額定工作頻率：50Hz
▲ 整機功耗：<25W
