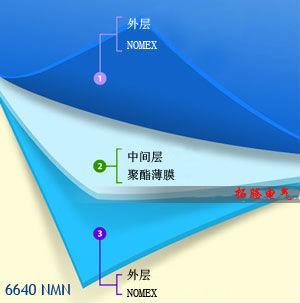

6640NMN NOMEX聚酯薄膜柔軟復合絕緣材料
型號: 6640
絕緣等級: F級絕緣材料(155 ℃)
厚度: 0.15mm-0.40mm
寬度: 914mm
包裝: 編織袋，紙箱
NMN 6640聚酯薄膜聚芳纖維紙柔軟絕緣復合材料 |
產品介紹
|
|
性能數據
序 號 | 項 目 | 單 位 | 指標 | |||||||||
1 | 標稱厚度 | ㎜ | 0.15 | 0.18 | 0.20 | 0.23 | 0.25 | 0.30 | 0.35 | |||
2 | 厚度公差 | ㎜ | ±0.020 | ±0.03 | ±0.04 | |||||||
3 | 標稱定量及公差 | g/㎡ | 180±25 | 210±30 | 240±30 | 260±35 | 300±40 | 350±50 | 430±50 | |||
4 | 拉伸強度 | 縱向 | 不彎折 | N/10㎜ | ≥150 | ≥160 | ≥180 | ≥200 | ≥220 | ≥270 | ≥320 | |
彎折后 | ≥80 | ≥110 | ≥130 | ≥150 | ≥180 | ≥200 | ≥250 | |||||
橫向 | 不彎折 | ≥90 | ≥110 | ≥130 | ≥150 | ≥180 | ≥200 | ≥250 | ||||
彎折后 | ≥70 | ≥90 | ≥110 | ≥130 | ≥150 | ≥170 | ≥200 | |||||
5 | 伸長率 | 縱向 | 不彎折 | % | ≥10 | ≥12 | ||||||
橫向 | 不彎折 | ≥15 | ≥18 | |||||||||
6 | 擊穿電壓 | 不彎折 | KV | ≥7 | ≥10 | ≥11 | ≥12 | ≥13 | ≥15 | ≥20 | ||
彎折后 | ≥6 | ≥8 | ≥9 | ≥10 | ≥12 | ≥13 | ≥16 | |||||
7 | 粘結性 | 常態 |
| 不分層 | ||||||||
180℃±2℃10min |
| 不分層、不起泡,、不流膠 | ||||||||||
8 | 長期耐熱指數、溫度指數（TI） | ℃ | ≥155 | |||||||||
9 | 儲存期 | 月 | 12 | |||||||||
10 | 本產品執行標準JB/T4061.1-1995,試驗方法GB/T5591.2-2002 | |||||||||||
※ 可根據客戶具體要求提供分切服務
注意：數據表中的數據是典型或平均值,。產品的縱橫向的參數有所不同,，在某些應用場合（如電機槽絕緣）必須選擇zui*方向，以便使產品性能得到zui大程度的發揮,。 該資料反映了本公司在這一方面的現有認識,，僅用于對你的實際工作提供可能的建議，本公司不擔保和承擔與該資料的使用有關的任何責任,。
以上數據由揚州市拓騰電氣有限公司（絕緣材料事業部）整理提供 ：
| 6520-50 | 聚酯薄膜絕緣紙柔軟復合材料 | E | JB4059-91 | 40℃以下 12個月 | 介電性能較高 | 小型電機,、電器中作槽絕緣、襯墊絕緣,、匝間絕緣,。 |
| 6630 | 聚酯薄膜聚酯纖維非織布柔軟復合材料 | B | JB 4060-91 | 40℃以下 12個月 | 1、具有優良的機械強度,； 2,、挺度大，適合機械嵌線,。 | 用于Y系列電機,、電器中作槽絕緣、匝間絕緣,、襯墊絕緣,。 |
| 6630A | 聚酯薄膜聚酯纖維非織布柔軟復合材料 | B | JB 4060-91 | 40℃以下 12個月 | 產品較柔軟,、挺度小，適于手工嵌線,； | 用于Y系列電機,、電器中作槽絕緣、匝間絕緣,、襯墊絕緣,。 |
| 6631 | 聚酯薄膜聚酯纖維非織布柔軟復合材料 | B | Q/SB3-206-2006 | 40℃以下 12個月 | 良好的機械和電氣性能； | 用于Y系列電機,、電器中作槽絕緣,、匝間絕緣、襯墊絕緣,。 |
| 6641 | 聚酯薄膜聚酯纖維非織布柔軟復合材料 | F | Q/SB3-207-2006 | 40℃以下 12個月 | 1,、具有良好的耐熱性和介電性能； 2,、推薦用于Y2系列電機,。 | Y2系列電機或其他F級電機、電器作槽絕緣,、匝間絕緣,、襯墊絕緣。 |
| 6640 | 聚酯薄膜聚芳酰胺纖維紙柔軟復合材料 | F | JB/T 4061.1-1995 | 40℃以下 12個月 | 優異的機械性能,、電氣性能和耐熱性,。 | F級電機、電器作槽絕緣,、匝間絕緣,、襯墊絕緣。 |
| 6650 | 聚酰亞胺薄膜聚芳酰胺纖維紙柔軟復合 | H | Q/SB3-205-2007 | 40℃以下 12個月 | 優異的機械性能和耐熱性,。 | H級電機,、電器作槽絕緣、匝間絕緣,、襯墊絕緣,。 |
| 6632 | 聚酯薄膜聚酯纖維非織布柔軟復合材料 | B | Q/SB3-209-2006 | 40℃以下12個月 | 1、良好的機械電氣性能 2,、6631的替代品 | Y系列電機,、電器中作槽絕緣、匝間絕緣,、襯墊絕緣 |
| 6520-40/6520-25 | 聚酯薄膜絕緣紙柔軟復合材料 | E | Q/SB3-202-2007 | 40℃以下12個月 | 介電性能較高 | 小型電機,、電器中作槽絕緣、襯墊絕緣、匝間絕緣 |
