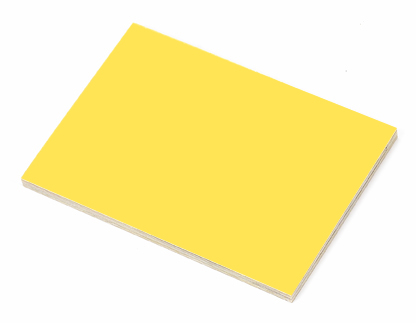

T3240環氧玻璃布層壓板
環氧玻璃布層壓板
Epoxy Glass Cloth Laminate Mater
T3240、T3240A,、T3242,、T3243（FR4)\T3244環氧玻璃布層壓板
產品說明：
3240、3240A板是由無堿玻璃纖維布浸以環氧酚醛樹脂經烘干熱壓而成,。
3242板是由無堿玻璃纖維布浸以改性環氧酚醛樹脂經熱壓而成,。
3243板是由無堿玻璃纖維布浸以純環氧樹脂經熱壓而成。
3244板是由無堿玻璃纖維布浸以改性環氧酚醛樹脂經熱壓而成,。
該系列產品具有高的力學和介電性能,、較好的耐熱性和耐潮性，浸水后的介電性能穩定,，并有良好的機械加工性,。適用于電機、電器設備中作絕緣結構零部件,，并可在潮濕環境和變壓器油中使用,。絕緣耐熱等級為B級（130℃）。
技術指標:（3240符合GB/T1303.1-1998,，3240A,、3242、3243符合
Q/EAAJ311-312-2000）
序號 | 指標名稱 | 單位 | 指 標 值 | |||||
3240 | 3240A | 3242 | 3243（FR4） | 3244 | ||||
1 | 外 觀 | —— | 表面應平整光滑,，不允許有氣泡,、皺紋和裂紋，盡量避免其他缺陷，如擦傷,、壓坑和顏色不均,。允許有少量色斑，端面不得有分層和裂紋,。 | |||||
2 | 密 度 | g/cm3 | 1.7-1.9 | 1.8-2.0 | 1.8-2.0 | 1.7-1.9 | 1.7-1.9 | |
3 | 垂直層向彎曲強度 常態時 | MPa | ≥340 | ≥340 | ≥340 | ≥340 | ≥340 | |
4 | 平行層向沖擊強度 （簡支梁法,，缺口） | KJ/m2 | ≥33 | ≥33 | ≥33 | ≥40 | ≥33 | |
5 | 拉伸強度 | MPa | ≥300 | ≥300 | ≥300 | ≥300 | ≥300 | |
6 | 垂直層向電氣強度 （90±2℃變壓器油中） | 0.5-1mm | MV/ m | ≥22 | ≥18 | ≥20 | ≥25 | ≥22 |
| 1.1-3mm | ≥20 | ≥16 | ≥16 | ≥18 | ≥20 | |||
7 | 浸水后絕緣電阻 | Ω | ≥5.0×108 | ≥1.0×108 | ≥1.0×108 | ≥5.0×108 | ≥1.0×108 | |
8 | 介質損耗因數（1MHZ以下） | —— | ≤0.04 | ≤0.04 | ≤0.04 | ≤0.02 | ≤0.04 | |
9 | 表觀彎曲彈性模量 | MPa | ≥2400 | ≥2400 | ≥2400 | ≥2400 | ≥2400 | |
10 | 平行層向擊穿電壓（90±2℃油中） | KV | ≥30 | ≥28 | ≥30 | ≥32 | ≥30 | |
11 | 吸水性（1 mm） | mg | ≤18 | ≤18 | ≤18 | ≤15 | ≤18 | |
12 | 可燃性 | 級 | —— | —— | —— | FV-0 | — | |
實驗方法：
⑴外觀的測定：用眼睛觀察評定。
⑵試驗前試樣的處理按GB/T5130執行,，試樣在具有熱風循環的溫度105℃的烘箱中處理1h,。
⑶密度按GB/T1033的A法執行。
⑷表中其他技術指標按GB/T5130執行,。
應用提示:
⑴層壓板與金屬性質不同,，加工時應按JB/Z141的規定進行。
⑵層壓板由于導熱小,，故機械加工時應采用小的進刀量和高的切削速度,。
⑶層壓板加工后易受潮，浸涂絕緣漆作防潮處理,。
⑷層壓板機械加工時易產生大量粉塵和氣味,，故應加強通風除塵和工人勞動保護。
注意事項:
⑴產品在貯存,、機械加工過程中受潮,，應在較低溫度烘焙處理。
⑵產品貯存期為1年,，超過貯存期,，經檢驗合格后仍可使用。
