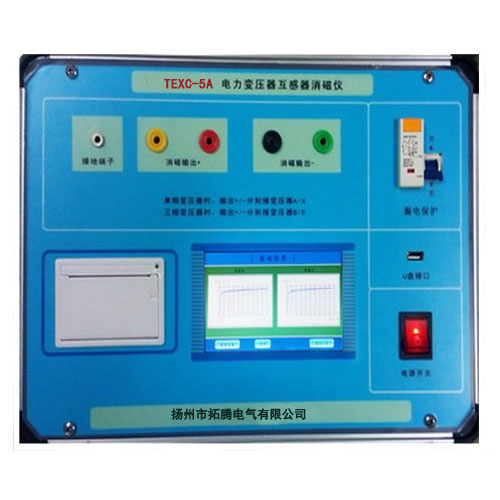

TEXC-5A電力變壓器互感器消磁分析儀

該消磁分析儀具有測量剩磁的消磁裝置

具有顯示出退磁前后的剩磁曲線圖,。

5寸彩色LCD觸摸屏, 可輸入中文

大型電力變壓器互感器在直流電阻試驗及其他直流試驗以后,會產生大量的剩磁,大量的剩磁會對變壓器及互感器的正常運行帶來極大影響
1.  引發變壓器的繼電保護裝置誤動，使變壓器的投運失??；
2 . 剩磁產生的勵磁涌流會導致變壓器因電動力過大受損.
3 . 剩磁產生的勵磁涌流會導致互感器磁路被過度磁化而大幅降低測量精度和繼電保護裝置的動作
4.  剩磁產生的勵磁涌流中的大量諧波對電網電能質量造成嚴重的污染；

主要性能特點：

1.       儀器采用*的-復合式交直流變頻衰減原理,；

2.       儀器可測量并顯示出退磁前后的剩磁曲線圖,。

3.       測試接線靈活，只對任意一相消磁就能達到消磁的目的,；

4.       一鍵式測試,，可選取：一鍵式標準退磁或一鍵式快速退磁,；

5.       快速消磁：消磁由傳統的30分鐘減少到zui低2分鐘,；

6.       消磁效果明顯-單次由80%提高到90%以上,；

7.       四線制接線,，可直接利用直流電阻測試的電流線，方便與直流電阻測試配套,；

8.       采用5寸彩色LCD顯示屏,，全中文菜單，顯示清晰直觀,；

9.       操作采用電阻式觸摸屏,，可輸入中文；

10.      測試結果可保存,，zui高保存99組,，可對結果調取查詢。

11.      帶有高速打印機,，可打印出測試結果,。

12.      適用于電力變壓器及互感器投運前消除剩磁；尤其是針對110kV及以上電壓等級的大容量變壓器,；

13.      該產品體積小,，重量輕,適用于現場操作

主要技術指標

1.       消磁電流：1～5A可任意設制；

2.       消磁模式：標準退磁,、 快速退磁,；

3.       消磁時間：快速模式：2分鐘/次左右（不分電壓等級和容量）

4.                 標準模式：5分鐘/次左右（不分電壓等級和容量）

5.       消磁效果：標準—大于90%/單次  快速—大于80%/單次

6.       消磁進度：0～100% 自動記錄消磁數據

7.       工作電源：AC 220V±10%

8.       機器尺寸: 37 X 26 X 28 厘米

9.       環境溫度：-25℃～50℃

10.   重    量：10kg(不含測試線)
