產品介紹：

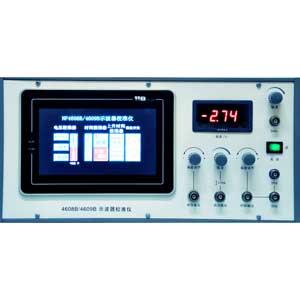

示波器校準儀采用了微電腦控制,，并通過液晶顯示屏菜單式觸摸鍵進行操作與控制。儀器不僅保持了原產品的項電性能指標,，而且省去了多檔波段開關的機械操作,，能直接顯示儀器的工作狀態，避免了開關的讀數誤差,。因而,，操作加方便，性能加,。

該儀器是一種綜合測量?jī)x器,，可用來校準和檢測示波器的靈敏度及Y軸衰減器的衰減量、示波器的瞬態響應特性,、X軸掃描速度,、以及電源頻率的同步性能,，并且設有電壓和時標的偏差調節功能，偏差數據直接由數字顯示其百分?jǐn)?shù),。不僅可以用于示波器的測量和校準,，還可以用于數字示波器、存儲示波器的測量和校準,。

參數：

校準范圍：10μV～200V

V/格：10μV～20V,；按1、2,、5順序,，共分二十檔；

倍率：×1,、2,、3、4,、5,、6、8,、10,，共八檔，能將電壓校準范圍擴大到200V,。

輸出方式：

AC方波：分10KHz,、1KHz、100Hz,、10Hz,，共四檔；波形為方波或近似對稱的方波,。

DC：正

零

精度：

≥50mV時：≤0.5%±50μv;

< 50mV時：<0.5%±5μV（輸出開路時）,。

紋波：≤0.1%±2μV／P-P

方波上升時間：≤5μs；1KHz. 100Hz. 10HZ時,，頂部平坦,，明顯上沖。

電壓調整率：≤±0.05%（電源電壓變化±10%時）,。

偏差范圍：-9.09%～+11.1%,；分辨率±0.01%，精度同上,。

輸出阻抗及過載限：

輸出阻抗：高阻(≥1MΩ),可與示波器Y輸入口直接匹配;

設有短路及過載報警功能,允許短路,、過載時間不超過1分鐘。

電壓漂移：≤±0.1%/24小時

電壓溫度系數：優于±0.01%±3μV/℃

時間校準器

校準范圍：2ns～50s時間間隔

T/格：2ns,5ns,和10ns～5s(按1,、2,、5順序,共分27檔),。

時標倍率：×1、2,、5,、10,共四檔;能將時標范圍擴展到50s。

輸出標準時間間隔周期的時標信號,，波形為：

2ns,、5ns:正弦波；

10ns,、20ns,、50ns：接近正弦波的脈沖波形。

100ns～50s之間檔均為窄脈沖波形,。

輸出阻抗及波形幅度：

輸出阻抗：50Ω（終端匹配）

10ns～50s波形幅度：>0.5V/P-P（50Ω負載）

5ns波形幅度：>0.3V/P-P（50Ω負載）

2ns波形幅度：>0.l V/P-P（50Ω負載）

時標精度:時標信號均由晶體振蕩器控制,，精度優于±0.01%

偏差范圍：

2ns、5ns為偏差輸出,。不可以進行偏差調節和測量,。

在10ns～50s檔時,，可以進行偏差調節和測量,，檔偏差調節范圍>±10%，具有0.01%分辯率,。

偏差精度：優于±0.3%

上升時間校準器

輸出波形：快方波脈沖信號

方波脈沖上升時間：≤1ns

輸出阻抗與脈沖幅度：

輸出阻抗：50Ω（終端匹配）

在50Ω負載上,，幅度為200mV～250mV，連續可調,。

快沿脈沖周期：1μs～1s,；分1μs、10μs,、0.1ms,、1ms、10ms,、0.1s,、1s共七檔。

波形失真（上沖及頂部振蕩）：<2%

≤4%（1.2ns～2μs區間）

≤2% (2ns之后)

精度：同時間校準器

市電頻率輸出：

幅度：0～1 V/p-p連續可調

波形：正弦波

供電電源：AC 220V±10%,；50Hz±4%

工作溫度：10℃～30℃

貯存溫度：-50℃～80℃

相對濕度：≤80%

外形尺寸：400*200*410mm

產品重量：約10kg
