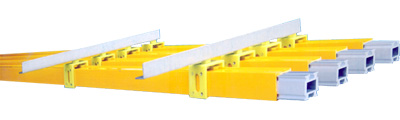

| | 產品名稱：滑接式鋁母線槽 | | | 滑接式鋁母線槽 一,、適用范圍
滑接式鋁母線槽傳輸電流大、安全性能好,、結構緊湊,、占用空間小、安裝方便,。它適合于造船,、冶金、化工等企業的標準廠房或設備較密集的車間,。對工藝變化周期短的車間尤為適宜,，母線槽還大量用于高層民用建筑。 二,、產品特征
本產品是按國標JB8511-1996,、JB/T500088-1997要求制造，
適用于額定電壓660V/380V頻率50HZ/60HZ,，額定電流量zui大4000A,。
污染等級為3級,，外殼防護等級IP55，海拔高度小于2000m,。 三,、選用說明
目前銅鋁材成本差比大。鋁母線槽的選用更為現實,，按額定電流選擇鋁母線槽,。 鋁母線槽額定電流： | | 型號規格 | TBLM-200 | TBLM-250 | TBLM-315 | TBLM-400 | TBLM-500 | TBLM-630 | TBLM-800 | | 額定電流 | 200A | 250A | 315A | 400A | 500A | 630A | 800A | | 型號規格 | TBLM-1000 | TBLM-1250 | TBLM-1600 | TBLM-2000 | TBLM-2500 | TBLM-3150 | TBLM-4000 | | 額定電流 | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | 4000A |
| | | | 四、安裝方式 | 水平排放 | 垂直疊放 | 全梁 | 鋼梁 | 全梁 | 鋼梁 |
|
|
|
| 母線系統安裝方式示意圖（支架安裝間距一般不大于2m,高度不低于2.2m） |
|
| | | 五,、部件介紹
部件規格分別對應母線的規格如表 | | 部件選型 | TBLM-200 | TBLM-250 | TBLM-315 | TBLM-400 | TBLM-500 | TBLM-630 | TBLM-800 | | 部件電流 | （×××）-1 | （×××）-2 | | 母線規格 | TBLM-1000 | TBLM-1250 | TBLM-1600 | TBLM-2000 | TBLM-2500 | TBLM-3150 | TBLM-4000 | | 部件選型 | （×××）-3 | （×××）-4 |
| | | | 5.1 TBLM鋁母導線 | 5.3 TBDK懸掛部件 |  | TBLM鋁母導線 | 規格 | TBLM-1 | TBLM-2 | TBLM-3 | TBLM-4 | H | 18 | 34 | 56 | 80 | W | 24 | 28 | 44 | 64 |
|  | TBDK懸掛部件 | 規格 | TBDK-1 | TBDK-2 | H | 35 | 66.5 | W | 40 | 47 |
| | 5.2 TBPS防護套 | |  | TBPS防護套 | 規格 | TBPS-1 | TBPS-2 | TBPS-3 | TBPS-4 | H | 24 | 43 | 64 | 88.5 | W | 30 | 37 | 52.5 | 72.5 |
| TBDK懸掛部件 | 規格 | TBDK-3 | TBDK-4 | H | 92 | 116 | W | 70 | 100 |
|
| | | | 5.4 TBLJ連接盒 | 5.5 TBGD供電盒 |  | TBLJ連接盒 | 規格 | TBLJ-1 | TBLJ-2 | TBLJ-3 | TBLJ-4 | L | 180 | 238 | 330 | 560 | W | 35 | 43 | 74 | 150 | H | 60 | 94 | 160 | 168 |
|  | TBGD供電盒 | 規格 | TBGD-1 | TBGD-2 | TBGD-3 | TBGD-4 | L | 180 | 238 | 330 | 560 | W | 35 | 43 | 74 | 150 | H | 96 | 120 | 190 | 268 |
|
| | | | 5.6 TBDLA變向部件L型水平彎通 | 5.8 TBDTA變向部件T型水平彎通 |  | TBDLA變向部件L型水平彎通 | 規格 | TBDLA-1 | TBDLA-2 | TBDLA-3 | TBDLA-4 | A | 150 | 180 | 200 | 430 | B | 150 | 180 | 200 | 430 |
|  | TBDTA變向部件T型水平彎通 | 規格 | TBDTA-1 | TBDTA-2 | TBDTA-3 | TBDTA-4 | A | 150 | 200 | 200 | 430 | B | 250 | 300 | 350 | 760 |
| | 5.7 BDLB變向部件L型垂直彎通 | 5.9 TBDTB變向部件T型垂直彎通 |  | TBDLB變向部件L型垂直彎通 | 規格 | TBDLB-1 | TBDLB-2 | TBDLB-3 | TBDLB-4 | A | 180 | 200 | 240 | 430 | B | 180 | 200 | 240 | 430 |
|  | TBDTB變向部件T型垂直彎通 | 規格 | TBDTB-1 | TBDTB-2 | TBDTB-3 | TBDTB-4 | A | 250 | 300 | 350 | 760 | B | 150 | 200 | 200 | 430 |
|
| | | 六,、部件選擇
L/T型接頭為保護式鋁母線槽中間分支線，要求訂貨時應給出L/T型接頭的尺寸位置或動力平面圖,。
同時給出L/T型接頭輸入保護式鋁母線槽規格和輸出保護式鋁母線槽規格,。 |  |
|
|
|
|
