開關式電源供應器由于輸入端會設計大電容(Bulk Capacitor),，作為橋式整流濾波用,，藉以降低輸出端2倍頻的漣波,；所以當開機瞬間,，電容等同短路，故會產生很大的涌浪電流,。為了控制涌浪電流的大小,，通常開關式電源供應器會設計抑制電路，大多會使用負溫度系數熱敏電阻(NTC)來抑制,；但熱敏電阻會有損耗,，進而影響效率,。為了整體效益考慮,，熱敏電阻值也不能太大，只需將涌浪電流控制在適當?shù)姆秶?。但這樣的作法,，有些使用者還是無法接受，故ICL-16系列就應運而生,。

ICL-16系列 ,，16A AC涌浪電流抑制器

ICL-16系列是一款16A的涌浪電流限制器，可用于降低電容性負載所產生的高涌浪電流,，防止斷路器誤動作,。同時ICL-16使得在同一交流線路上可以安裝多臺電源，如此可降低系統斷路器的使用顆數,，藉以降低整體設備成本,。

ICL-16的線路方塊圖如圖一所示，是由三個方塊所組成,，方塊一是水泥電阻R,，這排除了負溫度系數熱敏電阻會因溫度上升降低阻值的問題。方塊二是繼電器,，其作用是將水泥電阻短路,，減少損耗。至于繼電器什么時候要短路,，就是由方塊三控制電路來決定,。

圖一 ICL-16線路方塊圖

此機型依照安裝方式的不同，有軌道安裝的導軌型ICL-16R,，如圖二所示,。以及接線端子安裝的長條型ICL-16L，如圖三所示,。其詳細的規格可參考的規格書,。其應用配接圖可參考圖四所示。

圖二 ICL-16R	圖三 ICL-16L

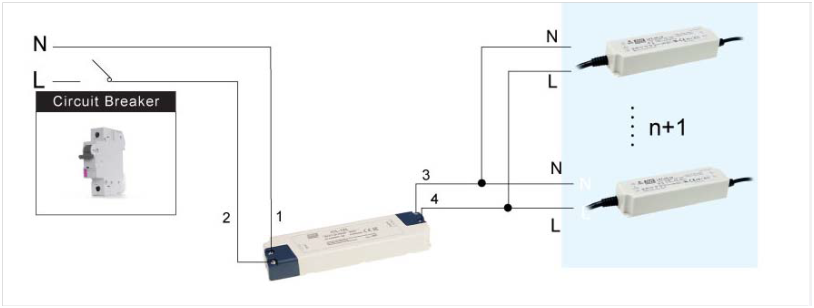

圖四 應用配接圖

如何計算ICL-16可連接電源供應器的臺數

首先說明ICL-16要如何計算可連接電源的臺數,，主要是根據規格書中交流連續額定電流與大允許電容負載來計算,。在計算之前，必須先知道電源的輸入大電容容值與交流電流大小，若是選擇明緯的電源,，這兩個參數都可以從明緯的取得,。以下舉ICL-16R搭配SDR-120-24為例，你可以透過一步一步的流程來計算ICL-16R于230VAC下可以接幾臺SDR-120-24,。

步驟一：

根據以下ICL-16R規格書得知其交流連續額定電流為16A,，大允許電容負載為2500μF。


步驟二：

根據以下明緯SDR-120規格書得知于230VAC下,，滿載輸入交流電流為0.7A,。
根據ICL-16R交流連續額定電流16A與SDR-120-24滿載輸入交流電流0.7A，可依以下公式概算ICL-16R可以接22臺SDR-120-24,。
16A/0.7A=22.8… →無條件舍去取22

步驟三：

根據以下明緯網SDR-120-24測試報告中環測測試數據得知輸入大電容容值為100μF,。


根據ICL-16R大允許電容負載2500F與SDR-120-24輸入大電容容值100μF，可依以下公式概算ICL-16R可以接25臺SDR-120-24,。
2500uF/100uF=25臺

步驟四：

后由步驟二與步驟三分別計算的臺數取少的臺數,，并乘上0.9的系數，就可以決定ICL-16R可以接19臺SDR-120-24,。
22*0.9=19.8… →無條件舍去取19

步驟五：

實際裝機驗證臺數,。

斷路器的一般規格介紹以及選用的方式

(一) 簡介

斷路器(Circuit Breaker，簡稱CB),，又稱遮斷器,，是一種過電流保護之裝置，可用于室內配線之總開關與分電流控制開關,，也可有效保護電器的重要零件,，主要用作短路保護以及防止嚴重超載，如:工業機器上的馬達負載保護也會使用斷路器做為保護裝置之一,。



(二) 種類

常見斷路器為無熔絲斷路器(日本稱NFB,，歐美人稱MCB)，依跳脫電流特性曲線可分為4類,，A,、B、C,、D型跳脫特性曲線,。A型跳脫電流為(2~3)*In，適用于保護半導體電子線路,，有小功率電源變壓器的測量線路,，或線路長且短路電流小的系統。B型跳脫電流為(3~5)*In,，適用于住戶配電系統,，家用電器的保護和人身安全保護,。C型跳脫電流為(5~10)*In，適用于保護配電線路,，以及具有較高接通電流的照明線路,。D型跳脫電流為(10~20)*In，適用于保護具有很高沖擊電流的設備,，如變壓器電磁閥等,。
搭配明緯的電源供應器，建議至少應使用C型或D型的斷路器,。(In:額定電流)



(三) 規格
以下針對斷路器上幾個常標示的重要規格來做介紹：

1. 額定電壓：斷路器可以使用的額定輸入電壓,，如AC 240V、120V,。
2. 極數：可以同時接通,、斷開m條線路就是m極,；斷路器有1,、2、3,、4極區分,，以P表示，如2P就是2極,。一般3,、4極用于三相線路。
3. 額定電流(以AT表示)：可承載并使機構跳脫之電流容量,。
4. 框架容量(以AF表示)：斷路器的框架容量即表示此斷路器能承受的電流,。
5. 額定極限短路啟斷容量(以Icu表示)：指規定條件下的啟斷容量，如380V-30kA,；按規定的試驗程序之后,，不考慮斷路器繼續承載額定電流，如22,。
6. 額定使用短路啟斷容量(以Ics表示)：指規定條件下的啟斷容量,，如380V-15kA；按規定的試驗程序之后,，須考慮斷路器繼續承載額定電流,，如22。以上規格若有標示不全者,，那此斷路器就不合法規所規定,。

(四) 選用方式
選擇斷路器時，必須遵循以下幾個原則：

1. 斷路器的額定電流必須大于總負載電流,；通常會以實際總負載電流乘上1.25倍的系數,。
2. 負載若為電容性,，會有瞬間短路大電流(Inrush Current)，由于時間非常短暫,，因此只需要考慮Ics大于瞬間短路大電流即可,。范例：若使用士林電機斷路器BHA32C16，規格如下,，額定電壓為AC 380V,，額定電流為16A，Ics為380V-6kA,，C型斷路器(跳脫電流為5*In),；今使用明緯HLP-80H系列的LED電源供應器(230VAC的輸入電流為0.42，230VAC的Inrush Current為70A),，請問多可以并接幾臺,？

解答：

1. 16/1.25=12.8；12.8/0.425=30(臺)
2. 70*30=2100A<6kA

經由上面的計算,，我們可以得知多可以接30臺,。實際安裝30臺確實也不會有跳脫現象。若是沒有乘1.25倍的系數,，則應該可以接37臺,，但實際安裝36臺，斷路器就會跳脫了,。另外上述的數據是在常溫25℃下的參數,，若是環溫更高的話，則必須參考廠商的溫度補正曲線圖來修正(降低)額定電流,。

(五) 結論

并接多臺明緯電源供應器時,，應慎選合適的斷路器，以避免一開機斷路器即跳脫保護,；若實在并接太多臺而無法挑選合適的單一斷路器,，此時應考慮使用多個斷路器分路保護。
上述斷路器的計算方式是屬于大眾化的方式,；另外一種方式是還要考慮涌浪電流大小與T50,，并搭配斷路器的K系數來計算。但由于K系數不是每家廠商都能提供,，故這里就不多著墨,。
綜合以上所說，開關式電源供應器有涌浪電流是無可避免的,，若其規格無法滿足系統需求,，可以另外選用ICL-16來抑制涌浪電流的大小，同時也可以降低系統前端斷路器的使用顆數,，來達到整系統

性價比的設計,。
