REXROTH減壓閥的結構原理圖博世力士樂rexroth減壓閥 力士樂單向閥 力士樂節流閥,，力士樂比例閥,，力士樂電磁閥,，力士樂二位五通電磁閥,。力士樂減壓閥結構原理圖，現在艾科公司把所有的結構原理圖全部分析給到新老用戶的,。歡迎各位廣大用戶來電查詢,！
rexroth減壓閥是東莞艾科工業自動化設備有限公司為重點產品之一,如果您有什么需求或建議的話請本系列產品為我公司主打產品系列，*庫存現貨,，如有詢價,、技術咨詢、采購等需求請,，我們期待您的來電或上門拜訪,！真誠合作，竭誠為您服務,！
力士樂減壓閥（ reducing valve）是采用控制閥體內的啟閉件的開度來調節介質的流量,，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度,，使閥后壓力保持在一定范圍內,，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內,，保護其后的生活生產器具,。
力士樂減壓閥的詳細介紹
力士樂減壓閥（ reducing valve）是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低,，同時借助閥后壓力的作用調節啟閉件的開度,，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下,，保持出口壓力在設定的范圍內,，保護其后的生活生產器具。
力士樂減壓閥也分為直動式和先導式兩種,，一般常用先導式減壓閥,。圖5-15(a)所示為先導式減壓閥的結構口一次壓力油p1由進油口進人。經減壓口變?yōu)镻2從出油口流出,，P2同時經閥體6下部和端蓋8.上通道至主閥芯7下腔,，并通過主閥芯上的阻尼孔9作用于先導閥3的右腔，然后通過錐閥座4的阻尼孔作用在錐閥上,。當出口壓力P2于調定值時,。錐閥關閉、主閥芯上下腔油壓相等,，彈簧10使主閥芯處于zui下端.閥口全開,，不起減壓作用。當閥的出口壓力上升至超過調壓彈簧11所調定的壓力時.錐閥打開,。油液經先導閥和泄油日流回油箱,，由于阻尼孔的作用產生壓降,，當主閥芯上下腔的壓差作用力大于彈簧10的預緊力時，主閥芯7上升使減壓口縫隙減小,，液阻增大.致使出口壓力P2下降,。反之,，則使出口回升,。這樣就能夠通過自動調節閥口開度，來保持出口壓力穩定在調定值上,。減壓閥的閥口為常開型,。由于進出油口均接壓力油，所以泄油口要單獨接油箱,。調節先導閥彈簧壓緊力就可以調節減壓閥控制壓力,。
REXROTH減壓閥的結構原理圖
力士樂減壓閥結構原理圖如下：

    如果由于外來千擾使進口壓力P1升高。則出口壓力P2也升高,。主閥芯向上移動,，主閥開口減小，P2又降低,，在新的位置上取得平衡,，而出口壓力基木維持不變:反之亦然。這樣,，減壓閥能利用出口壓.力的反饋?zhàn)饔?，自?dòng)控制閥口開度.認而使出口壓力基本保持恒定，因此,，稱它為定值減壓閥,。
    當遙控口K接一遠程調壓閥，且遠程調壓閥的凋定壓力低于減壓閥調定壓力時,?？梢詫?shí)現二級減壓。
    圖5-15(b)是先導式定值減壓閥的職能符號,。圖5-15(c)直動式定值減壓閥的職能符號,。

    2.減壓閥的應用
    在液壓系統中。一個液壓泵常常需要向若干個執行元件供油,。當各執行元件所需的工作壓力不相同時,，就要分別控制。若某個執行元件所需的供油壓力較液壓泵供油壓力低時,，可在此分支油路中串聯一個減壓閥,，所需壓力由減壓閥來調節控制.如控制油路、夾緊油路,、潤滑油路就常采用減壓回路,。

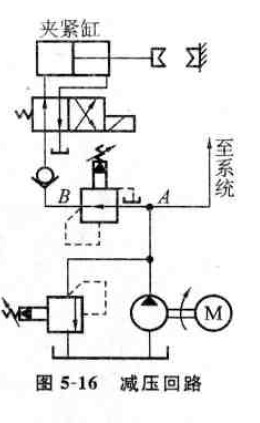

    圖5-16所示是驅動夾緊機構的減壓回路:液壓泵供給主系統的油壓由溢流閥來控制，同時經減壓閥、單向閥,、換向閥向夾緊缸供油,。夾緊缸的壓力由減壓閥調節。并穩定在調定值上,。

REXROTH減壓閥的結構原理圖
