漢泰DSO-2250,DSO-5200虛擬示波器
基本配件：
產品 |
示波器 |
探頭
|
USB 數據線 |

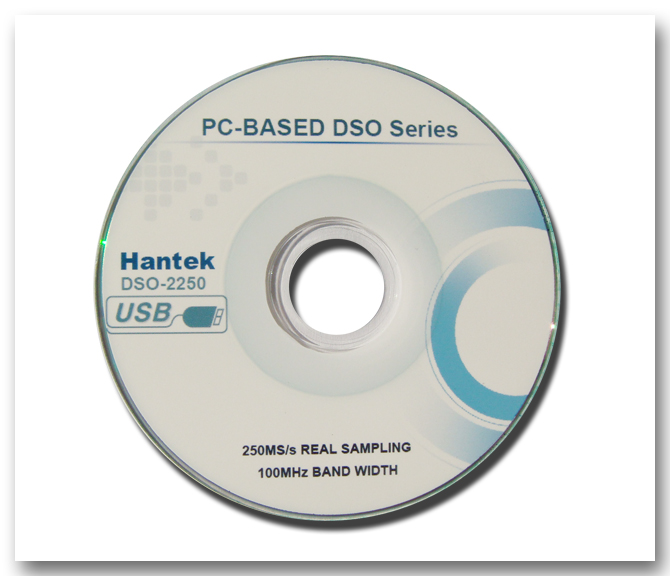

光盤 |
說明書 |
3．其它圖片：
 |
|
|
|
|
|
|
|
4. 特點
流線型設計,體積小巧, USB2.0接口,免電源,與臺式示波器類似界面,易于上手.
更適合于筆記本電腦,，生產線維修調整，便于出差使用,。
小的尺寸:190（L）x100（W）x35（H） ,便于攜帶.
.高刷新率, 高采樣率,250MS/s實時采樣.
軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA
20余種自動測量功能, PASS/FAIL Check 功能,適于工程應用.
波形平均,余輝,亮度調節,反向,加,減,乘,除,X-Y顯示
波形數據可以按時間和電壓輸出到EXCEL,BMP,JPG,。
FFT 頻譜分析
一臺電腦可同時連多臺示波器,輕松擴展通道數.
二次開發庫提供,Labview\VB\VC\Delphi\C++Builder 開發示例提供
5. 技術指標
通道 | 2通道 |
帶寬 | 100MHz |
單次帶寬 | DC to 100MHz |
zui大實時取樣率 | 250MS/s |
存儲深度 | 10K-512KB/CH |
阻抗 | 1MΩ 25pF |
耦合 | AC/DC/GND |
垂直分辨率 | 8Bit |
電壓量程 | 10mV-5V, 9Steps |
垂直精度 | ±3% |
時基量程 | 4ns-1h, 38 Steps |
垂直位置可調 | 有 |
輸入保護 | Diode 嵌位 |
X-Y | 有 |
自動設置 | 有 （30Hz to 100MHz） |
外觸發輸入 | 有 |
水平方式 | 自動, 標準, 單次 |
觸發斜率 | +/- |
觸發電平可調 | 有 |
觸發類型 | 模擬 |
觸發源 | CH1, CH2, EXT |
預觸發 | 0-* 選擇 |
取樣率選擇 | 有 |
輝線顯示 | 點/線, 波形平均,余輝,亮度調節. |
網絡 | 開/關 |
垂直模式 | CH1, CH2, Dual, ADD |
光標測量 | 有 |
算法 | 快速富氏變換,反向,加,減,乘,除. |
光標顯示 | 頻率,電壓 |
數據點 | 10K-512K 每通道 |
配套 | S/W CD, probes, manual, USB cord |
6．應用程序：
軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,
VISTA, Windows7
7．二次開發：
提供常用開發平臺下的DEMO源代碼（VC、CVI,、VB,、LABVIEW）和開發
。
DSO-5200
基本配件：
產品 |
示波器 |
探頭
|
USB數據線 |
驅動光盤 |
產品說明書 |
3．其它圖片：
|
|
|
|
|
|
|
|
3. 特點
- 流線型設計,體積小巧, USB2.0接口,免電源,與臺式示波器類似界面,易于上手.
- 更適合于筆記本電腦,，生產線維修調整,，便于出差使用,。
- 小的尺寸:190（L）x100（W）x35（H） ,便于攜帶.
- .高刷新率, 高采樣率,200MS/s實時采樣,50GS/s等效采樣.
- 軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA
- 20余種自動測量功能, PASS/FAIL Check 功能,適于工程應用.
- 波形平均,余輝,亮度調節,反向,加,減,乘,除,X-Y顯示
- 波形數據可以按時間和電壓輸出到EXCEL,BMP,JPG。
- FFT 頻譜分析
- 一臺電腦可同時連多臺示波器,輕松擴展通道數.
- 二次開發庫提供,Labview\VB\VC\Delphi\C++Builder 開發示例提供
4. 技術指標
通道 | 2通道 |
帶寬 | 200MHz |
單次帶寬 | DC to 200MHz |
zui大實時取樣率 | 200MS/s |
存儲深度 | 10K-14KB/CH |
阻抗 | 1MΩ 25pF |
耦合 | AC/DC/GND |
垂直分辨率 | 9Bit |
電壓量程 | 10mV-10V, 10Steps |
垂直精度 | ±3% |
時基量程 | 2ns-1h, 39 Steps |
垂直位置可調 | 有 |
輸入保護 | Diode 嵌位 |
X-Y | 有 |
自動設置 | 有 （30Hz to 200MHz） |
外觸發輸入 | 有 |
水平方式 | 自動, 標準, 單次 |
觸發斜率 | +/- |
觸發電平可調 | 有 |
觸發類型 | 模擬 |
觸發源 | CH1, CH2, EXT |
預觸發 | 0-* 選擇 |
取樣率選擇 | 有 |
輝線顯示 | 點/線, 波形平均,余輝,亮度調節. |
網絡 | 開/關 |
垂直模式 | CH1, CH2, Dual, ADD |
光標測量 | 有 |
算法 | 快速富氏變換,反向,加,減,乘,除. |
光標顯示 | 頻率,電壓 |
數據點 | 10K-28K |
配套 | S/W CD, probes, manual, USB cord |
5．應用程序：
軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,
VISTA
6．二次開發：
提供常用開發平臺下的DEMO源代碼（VC,、CVI,、VB、LABVIEW）和開發
,。
