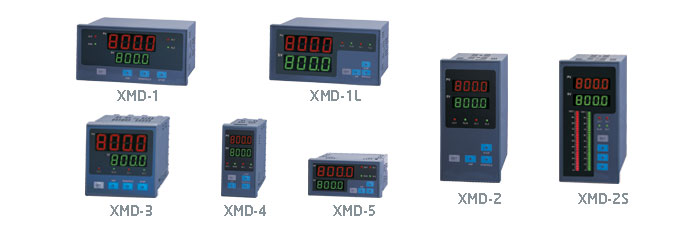

XMD系列智能雙回路數字顯示控制儀表
| |
概述 XMD系列智能雙回路數字顯示控制儀表兩路*輸入,，可與各類傳感器,、變送器配合使用，實現兩路溫度,、濕度,、壓力、液位,、流量等物理量的測量,、顯示和報警控制；可變送輸出兩路4~20mA信號,；通過串行通信口,，可在上位計算機中實現全部儀表參數的讀寫；可為兩路兩線制變送器提供24VDC電源,；通過設置儀表參數，可實現兩路輸入信號的加,、減,、乘運算功能，還可將運算結果變送輸出,，或設置運算結果超限報警等功能,；雙4位數字LED同屏顯示兩路數據；一臺儀表可選配4個輸出位置,。
技術參數 輸入規格： 熱電偶：K,、S、R,、n,、E、J,、T,、Wr5-26 、 WR3-25,、B,、EA1、EU2等 熱電阻：Pt100,、Cu50,、Cu53、bA1,、BA2等 電 阻：0～80Ω,、0～400Ω（電阻輸入時為三線制接線方式，要求三線電阻相等，而且引線電阻小于18Ω）等 電 壓：0~20mV ,、0~60mV,、0~100mV、 0~1V,、0.2~1V（輸入阻抗≥500kΩ） 電 流：0～10mA(輸入電阻≤500Ω),、4～20mA、0～20mA等（輸入電阻≤250Ω） 測量范圍：-1999~+9999 測量精度：0.2級,。 響應時間：≤0.5秒 報警功能：任意設置4個繼電器輸出,。 報警輸出：繼電器觸點開關輸出(常開＋常閉)，觸點容量 220VAC/2A或24VDC/2A,。繼電器觸點接感 性負載時,，負載兩端必須接火花吸收電路，并且?guī)лd能力相應減小,。 報警精度：±1℃或±1定義單位,。 變送輸出：兩路變送輸出4~20mA。 標準電流變送輸出（X模塊）4~20mA,負載電阻≤500Ω,， 獨立隔離電源電流變送輸出（DX模塊）負載電阻≤250Ω,， 標準電壓變送輸出或獨立隔離電源電壓變送輸出1~5V，負載電阻≥200kΩ,。 變送精度：0.3級(±0.3%FS),。 通訊接口：RS485、RS232串行通訊接口,、可外接微型打印機,。 配電輸出：24VDC電壓，大輸出電流為30mA,，可供無源變送器使用,。 使用環境：環境溫度 0~50℃；相對濕度：≤85%,，避免強腐蝕氣體,。 電 源：開關電源100~240vac(50Hz/60Hz)；開關電源24VDC±2V,。 功 耗：≤4W,。 |
