JX70系列一體化電渦流位移傳感器
一,、概述
JX70系列一體化電渦流位移傳感器是在JX20系列電渦流位移傳感器基礎上，通過表面貼裝微形封裝技術,，將前置器電路和探頭集成一體,，是一種高性能、低成本的新型電渦流位移傳感器,，屬本公司的專-利產品,。
JX70系列一體化電渦流位移傳感器廣泛用于電力,、石化、冶金,、機械等行業,，對大型旋轉機械的軸位移、軸振動,、軸轉速等參數進行在線實時監測,，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及進行預測性維修,?？蓽y量位移、振幅,、轉速,、尺寸、厚度,、表面不平度等,。
JX70系列一體化電渦流位移傳感器按美國軍用規范設計生產，探頭頭部采用耐高低溫和各種化學腐蝕的聚苯硫醚(PPS)注塑成形,，線圈被嚴格密封,；電路采用防酸堿不銹鋼M10×1或M16×1螺紋圓管和環氧樹脂封裝，防潮,、防塵,；信號電纜采用屏蔽電纜，可選用不銹鋼金屬軟管鎧裝保護,；具有電源極性,、輸出短路多種保護功能，任意接線錯誤不會損壞,；可在惡劣環境下長期連續工作,。
二、技術指標
1,、非接觸測量,，永-不磨損。
2,、抗*力強,，高可靠性，長壽命,。
3,、工作溫度：-25～+85℃，溫漂0.05%/℃,。
4,、防護等級：IP68,。
5、輸出形式：三線制電壓或電流輸出,。
6,、頻響：0～10kHz，幅頻特性0～1kHz衰減小于1％,，10kHz衰減小于5％,；相頻特性0～1kHz相位差小于
-10°，10kHz相位差小于-100°,。
7,、電壓輸出形式傳感器供電電源：（1）+12dc～+30Vdc供電，輸出范圍0.1～10.5V或1～5V或0.5～4.5V,，功耗≤12mA(不含輸出電流),；（2）-18Vdc～-24Vdc供電，輸出范圍-2～-18V,，功耗≤12mA(不含輸出電流),；（3）±12Vdc～±15Vdc供電，輸出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含輸出電流),。
電流輸出形式傳感器供電電源：+18Vdc～ +30Vdc供電, 4～20mA電流輸出, 功耗≤12mA(不含輸出電流),。
8、紋波（測量間隙恒定時大輸出噪聲峰峰值）：電壓輸出形式的傳感器輸出紋波不大于20mV,；電流輸出形 式的傳感器輸出紋波不大于30uA,。
9、負載能力：電壓輸出形式的傳感器輸出阻抗不大于51Ω,，大驅動信號電纜長度300m,；4～20mA電流輸出形式的傳感器大負載電阻不大于750Ω，帶大負載電阻時輸出變化-1%,。

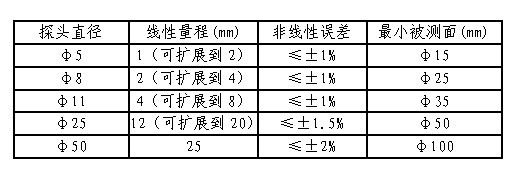

10、測量參數：
11,、外形尺寸

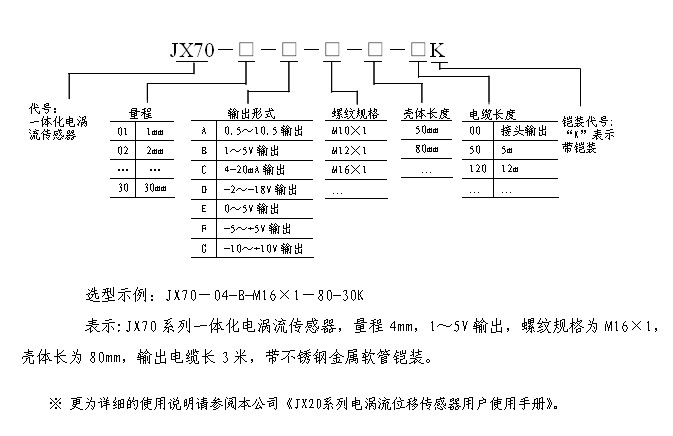

三,、選型指南
