SLMBCD-21T防爆型一體化振動變送器
頻率范圍:10～1000Hz
量 程：0～10mm/s或 0～20mm/s可選
輸出方式：兩線制或三線制4～20mA輸出,可連接PLC,、DCS
負載電阻：0～500Ω
供 電：+24V
安裝螺紋：M8 或NPT1/2（可根據用戶需要定制）
工作溫度：-30～60℃
相對濕度：80%
外形尺寸：Φ40*88mm
產品簡介
詳細介紹

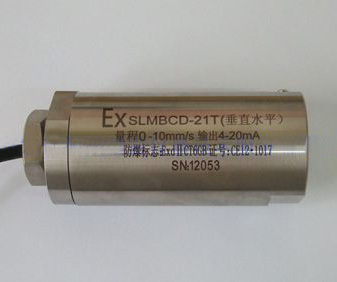

SLMBCD-21T防爆型一體化振動變送器
SLMBCD-21T防爆型一體化振動變送器
SLMBCD-21T防爆型一體化振動變送器
產品概述
SLMBCD-21T防爆型一體化振動變送器,，可用于各種旋轉機械在惡劣環境下的長期狀態監測,?？蓪⒄駝拥乃俣日嬗行е?，轉換為‘兩線’4-20mA或‘三線制’4～20mA的電流信號輸出,，可連接PLC、DCS系統現場顯示,。
該產品檢驗執行標準GB3836.1-2010,；GB3936.2-2010,；同時也符合Q/YGBZY01-2011爆炸性氣體環境用電氣設備，防爆標志為ExdIICT6Gb 本產品由“石油和化工工業電氣產品防爆質量監督檢驗中心”頒發隔爆合格證.
技術參數
頻率范圍:10～1000Hz
量 程：0～10mm/s或 0～20mm/s可選
輸出方式：兩線制或三線制4～20mA輸出,可連接PLC,、DCS
負載電阻：0～500Ω
供 電：+24V
安裝螺紋：M8 或NPT1/2（可根據用戶需要定制）
工作溫度：-30～60℃
相對濕度：80%
外形尺寸：Φ40*88mm
重 量：500g
一,、用途
本校準儀是一種小型、手持式振動傳感器,，用來對壓電式加速度傳感器或其他類型的小型傳感器的靈敏度進行校準,，也可對整套測振系統進行校準
二、主要技術指標
1,、 工作頻率：79.6Hz
2,、加速度：10 m/s2±5% （單峰值）
3、速度：10mm/s（單峰值）
4,、位移：10μm（單峰值）
5,、失 真 度：<3%
6、臺面載荷：<50克
7,、安裝螺孔：M5
8,、電 源：4節5號電池
9、工作周期：2分鐘
10,、外形尺寸：Ø52×150㎜
11,、凈 重：700g
12、環境條件：工作溫度（-10～40）℃
13,、相對濕度：<80%
三,、工作原理
本校準儀包括一個電磁振動臺，由f=159.2 Hz的正弦振蕩器驅動為保持有一個恒定的10 m/s2的加速度振級,，在臺體下方安裝有小型加速度傳感器,起伺服反饋作用,。保證了在校準過程中，不同質量被校準傳感器的校準精度保持一至,。校準儀內設有2分鐘延時電路,，當按動外殼開關后,校準儀振動2分鐘后，自動斷電停振,。當電池電壓過低時自動切斷電源.(文后附原理框圖),。
