XDG2214 四參數組合探頭是一種通用型組合變送器,，集傳感器測量與變送功能于一體，可探測X,、Y,、Z三個 正交方向的振動與探桿所在環境溫度，并將信息以4～20mA電流環形式輸出,，可以與監視器,、計算機數據采 集測控系統（DCS、PLC等）直接連接使用,，不必為信號轉換和定標問題額外增加后續工作,。
產品簡介
詳細介紹
ZYB2214四參數組合探頭
ZYB2214四參數組合探頭
XDG2214 四參數組合探頭是一種通用型組合變送器，集傳感器測量與變送功能于一體,，可探測X,、Y、Z三個 正交方向的振動與探桿所在環境溫度,，并將信息以4～20mA電流環形式輸出,，可以與監視器、計算機數據采 集測控系統(DCS,、PLC等)直接連接使用,，不必為信號轉換和定標問題額外增加后續工作,。探頭為全不銹鋼防腐結構，具有良好的抗振性能,，能在現場惡劣環境下長期工作,，尤其適合于冷卻塔風機 的狀態監測。本公司提供高精度型和寬頻響型兩種技術指標的產品,，以適用于不同規格的旋轉與運動設備的需要,，如鼓風機水泵減速機軸承座滾動磨擦體等。
產品出廠時已經過準確校準和嚴格檢驗,，用戶在使用時不需另行校準,。
外形結構
產品為不銹鋼全封閉防水結構，導線引出端帶有防水接口和橡塑堵頭,。產品安裝端為外螺紋形式,，以方便安裝于箱體或測量架的安裝孔中，溫度探桿插入變速箱或液體內部,。探桿長度可在訂貨時注明。

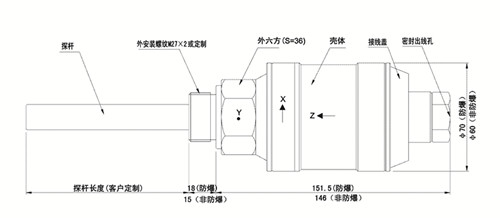

結構示意圖如下：
主要技術指標
供電特性：18 ～ 30VDC
振動綜合誤差：≤ 滿量程的 5%
溫度誤差：≤ 滿量程的 1%
量程范圍：見訂貨指南
信號輸出：（4 ～ 20）mA
信號輸出負載：Ω=（V-8）/0.02 (V 為電源電壓 ),；
頻 響：5 ～ 1000Hz
工作溫度：-20℃～ +80℃
儲存溫度：-40℃～ +100℃
相對濕度：95% 冷凝
正常工作環境：無強磁場,、無強振動源
絕緣電阻：>50MΩ
訂貨指南
XDG22144-A□□-B□□；（用戶在選用XDG2214型探頭時請注明受監控設備的型號或設備結構安裝尺寸）
量程范圍 | A□□ | 01*：20mm/s,； 02：50mm/s,； 03：用戶。 |
電源選項 | B□□ | 01：防爆等級ExdⅡCT5,； 02*：非防爆型 |
