JX61G低頻振動傳感器

 一、概述

JX61G低頻振動傳感器是我公司開發生產的新型傳感器,，通用性強,，即可垂直安裝也可水平安裝，還具有很高的防水性（達到IP68防護等級）,，避免了以前JX61系列低頻振動傳感器要分垂直型,、水平型、防水型等類型,，方便用戶選型和減少維護備品,。

    JX61G低頻振動傳感器是將機械結構固有頻率較高的地震式振動速度傳感器經過一套低頻擴展校正電路，使其輸出特性的固有頻率降為原來的1/20～1/40,，能達到0.5Hz或更低,。JX61G低頻振動傳感器既保持了JX60振動速度傳感器的一些特點：如抗振、耐沖擊,、高穩定度,，又具有良好的低頻輸出特性，而且內部帶有積分環節,，可直接輸出振動位移信號,，即振幅信號。
   JX61G低頻振動傳感器適用于大型水輪發電機組和低速回轉機械的振動監測,、機床精度測試,、地震監測與地質勘探、高層建筑與結構的振動分析,，路基和橋梁的動態變形與振動測試,，并可用于安全保衛等領域。

二,、主要技術指標
工作電源：1,、單電源供電：+12V～+24Vdc; -12V～-24Vdc供電，輸出會疊加0.5倍電源電壓值的直流偏置
          2,、雙電源供電：±6V～±15V供電,，大輸出電壓與工作電壓有關
          3、工作電流≤15mA
頻響范圍：0.5Hz～250Hz（-3dβ）
阻尼比：  0.65±0.05
靈敏度：  位移輸出型8V/mm±5%（可根據客戶要求調整）,；速度輸出型20mV/mm/s±5%
幅值非線性：≤5%
橫向交叉影響： <5%
環境溫度范圍： -20℃～+60℃
防護特性：防塵,、防水
防護等級： IP68
外形尺寸:  Φ66×140mm
重量（不計電纜） 約420g
    頻響范圍低端為標稱固有頻率值，在該頻率點靈敏度衰減至名義值0.707（-3dB）,，截止頻率也是指-3dB點,，傳感器頻響范圍及靈敏度可根據用戶要求而定。由于受輸出電壓限制,，靈敏度高則相應的量程就小,，靈敏度低則量程可以加大。兩者的乘積等于大輸出電壓,。例如對位移傳感器,，當大輸出電壓為8V時，若采用靈敏度為8mV/μｍ,，則低頻端大量程為1mm,，若采用靈敏度為0.5mV/μｍ,，則低頻端的量程可達16mm。高頻端的量程均為1mm,。
   低頻端靈敏閾值受制于器件噪聲,，對0.5Hz位移傳感器約為1μｍ。電源可低至±6V,，降低電源電壓不影響靈敏度,，但量程隨之減小。輸出電纜可長達200m,，不影響輸出特性,，用戶特殊的性能指標與要求可另行商定。

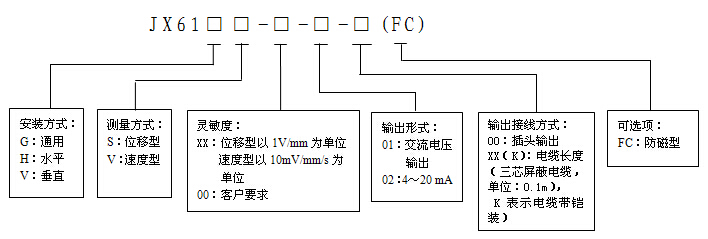

三,、選型示例

選型示列：
   JX61VS-08-01-10K表示傳感器垂直安裝,、振動位移量輸出，靈敏度為8V/mm,交流電壓輸出,，1米帶鎧裝電纜,。
