[供應]襯氟球閥
舉報
返回列表頁
  • 襯氟球閥
貨物所在地：
浙江溫州市
產地：
永嘉
更新時間：
2018-12-10 10:01:41
有效期：
2018年12月10日 -- 2020年1月10日
已獲點擊：
108
在線詢價 收藏產品

（聯系我們，請說明是在 化工儀器網 上看到的信息,，謝謝?。?/p>

產品簡介

尼威球閥系列: BQ41F保溫球閥, Q11F一片式內螺紋球閥, Q611F內螺紋連接球閥, Q71F超薄型球閥, 螺紋三通球閥, Q41N法蘭式高壓球閥, 法蘭三通球閥, 鍛鋼固定蝸輪球閥,氣動不銹鋼球閥, 固定球閥, 內螺紋球閥, 不銹鋼球閥, 襯氟球閥, Q61N高壓球閥, Q944F Q945F電動三通球閥, Q644F Q645F氣動三通球閥, 不銹鋼整體高溫球閥, 全通徑整體高溫球閥

詳細介紹

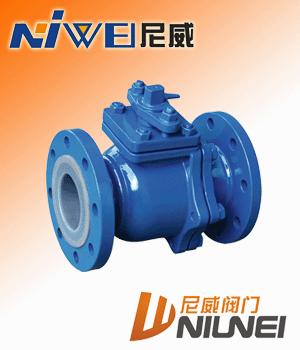

球閥 : 襯氟球閥

點擊放大
產品型號： Q41F46
產品特點： 手動、蝸輪轉動,、氣動,、電動
  的詳細資料：

Q41F46

球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.本廠球閥系列為Q41型,為對開二片結構形式.

1、采用特殊的模壓工藝,，使密封面致密良好,，加之V型PTFE填料組合使閥門達到零泄漏。

2,、球體與閥桿鑄為一體,，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性,。

3,、采用全塑料襯里工藝，耐介質的強腐蝕,。

設計規范

遵循GB/T 12237,，API 6D標準

驅動方式

手動、蝸輪轉動,、氣動,、電動



主要零部件材料表
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 球體/閥桿 WCB CF8 CF8M CF3 CF3M
3 襯里/閥座 PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4 填料壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE（F4） PTFE（F4） PTFE（F4）
6 支架 35 1Cr18Ni9Ti 1Cr18Ni9Ti
7 螺栓 35 Cr17Ni2 1Cr18Ni2
8 緊固螺母 45 0Cr18Ni9 0Cr18Ni9
9 操作手柄 WCB WCB WCB

主要外形和連接尺寸
公稱通經 L D D1 D2 f b Z-φd
DN（mm） NPS（inch） PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 140 105 75 55 2 16 4-φ14
25 1 150 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 180 145 110 85 3 18 4-φ18
50 2 200 160 125 100 3 20 4-φ18
65 5/2 220 180 145 120 3 20 4-φ18
80 3 250 195 160 135 3 22 4-φ18
100 4 280 215 180 155 3 22 8-φ18
125 5 320 245 210 185 3 24 8-φ18
150 6 360 280 240 210 3 24 8-φ23
200 8 457 335 295 265 3 26 8-φ23
250 10 533 390 350 320 3 28 12-φ23
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 130 105 75 55 2 16 4-φ14
25 1 140 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 165 145 110 85 3 18 4-φ18
50 2 203 160 125 100 3 20 4-φ18
65 5/2 222 180 145 120 3 20 4-φ18
80 3 241 195 160 135 3 22 8-φ18
100 4 305 215 180 155 3 24 8-φ18
125 5 356 245 210 185 3 26 8-φ18
150 6 394 280 240 210 3 28 8-φ23
200 8 457 335 295 265 3 30 12-φ23
